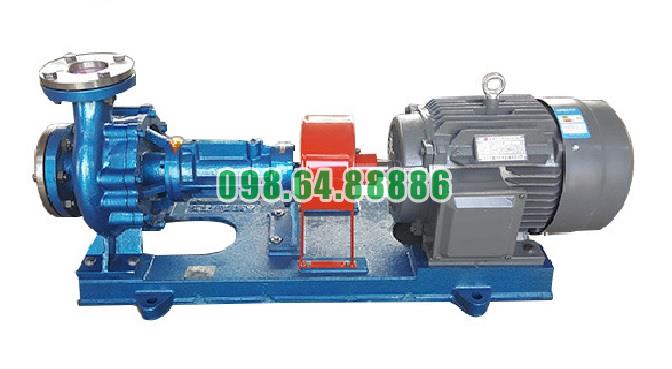

Máy bơm dầu tải nhiệt RY25-25-160 lưu lượng 3 m3/h, cột áp 27 m, motor 1.5 kW

Ứng dụng Bơm dầu truyền nhiệt RY25-25-160 cho lò hơi tải nhiệt công nghiệp

Bơm dầu truyền nhiệt RY25-25-160 được sử dụng để duy trì dòng dầu tuần hoàn trong hệ thống lò gia nhiệt dầu công nghiệp. Bơm đưa dầu từ đường hồi vào lò, tiếp nhận dầu sau khi được gia nhiệt rồi vận chuyển đến các thiết bị sử dụng nhiệt như bồn phản ứng, máy sấy, máy ép nhiệt, áo gia nhiệt hoặc bộ trao đổi nhiệt.

Với lưu lượng 3 m³/h, cột áp 27 m, tốc độ 2.900 vòng/phút và động cơ 1,5 kW, RY25-25-160 phù hợp với các hệ thống tải nhiệt nhỏ và vừa có nhu cầu tuần hoàn dầu ổn định.

Vai trò của bơm trong hệ thống lò tải nhiệt

Trong lò tải nhiệt, dầu chỉ có thể vận chuyển nhiệt khi được lưu thông liên tục. RY25-25-160 tạo lực đẩy để dầu di chuyển qua toàn bộ vòng tuần hoàn.

Chu trình hoạt động cơ bản gồm:

1. Dầu sau khi truyền nhiệt quay về đường hồi.
2. Bơm hút dầu hồi vào cửa hút.
3. Dầu được đẩy qua bộ phận gia nhiệt của lò.
4. Dầu nóng đi đến thiết bị sử dụng nhiệt.
5. Dầu truyền nhiệt qua thành thiết bị.
6. Dầu giảm nhiệt và quay lại bơm.

Nhờ chu trình này, nhiệt lượng từ lò được vận chuyển liên tục đến các vị trí cần sử dụng mà dầu không tiếp xúc trực tiếp với sản phẩm.

Duy trì lưu lượng dầu qua lò

RY25-25-160 cung cấp lưu lượng thiết kế 3 m³/h, tương đương khoảng 3.000 lít dầu mỗi giờ. Dòng tuần hoàn này giúp dầu liên tục đi qua buồng gia nhiệt, hạn chế tình trạng dầu đứng yên quá lâu trong lò.

Khi lưu lượng được duy trì ổn định:

• Nhiệt được đưa ra khỏi lò liên tục.
• Dầu ít bị quá nhiệt cục bộ.
• Nhiệt độ đường cấp ổn định hơn.
• Quá trình truyền nhiệt đến thiết bị diễn ra đều.
• Lò dễ điều chỉnh theo nhu cầu sản xuất.

Lưu lượng thực tế cần phù hợp với công suất nhiệt của lò, thể tích dầu và trở lực của toàn bộ hệ thống.

Cột áp 27 m giúp dầu vượt qua trở lực

Trong hệ thống lò tải nhiệt, dầu phải đi qua đường ống, van, co cút, bộ lọc, buồng gia nhiệt và thiết bị tiêu thụ nhiệt. Những bộ phận này tạo lực cản đối với dòng dầu.

Cột áp 27 m của RY25-25-160 giúp dầu vượt qua tổng trở lực của hệ thống phù hợp và hoàn thành vòng tuần hoàn kín.

Trong ứng dụng này, cột áp không chỉ dùng để nâng dầu lên cao mà chủ yếu được sử dụng để thắng:

• Ma sát trong đường ống.
• Trở lực của lò gia nhiệt.
• Trở lực tại van và phụ kiện.
• Trở lực của áo nhiệt.
• Tổn thất qua thiết bị trao đổi nhiệt.

Nếu tổng trở lực vượt quá khả năng của bơm, lưu lượng dầu qua lò sẽ giảm và hiệu quả truyền nhiệt không đạt yêu cầu.

Bố trí bơm trên đường tuần hoàn

RY25-25-160 thường được lắp tại vị trí thuận lợi trên đường hồi, nơi dầu đã truyền một phần nhiệt cho thiết bị sản xuất. Cách bố trí này giúp bơm tiếp nhận dầu có nhiệt độ thấp hơn so với dầu vừa ra khỏi lò.

Cửa hút của bơm được bố trí theo hướng trục, thuận tiện kết nối với đường hồi nằm ngang. Cửa xả hướng lên trên giúp dẫn dầu đến lò hoặc tuyến ống cấp phía trên.

Khi lắp đặt cần bảo đảm:

• Đường hút ngắn và ít co cút.
• Thân bơm luôn đầy dầu.
• Van hút mở hoàn toàn khi vận hành.
• Đường ống có giá đỡ độc lập.
• Không để trọng lượng đường ống tác động lên mặt bích bơm.
• Tuyến ống có khả năng bù giãn nở nhiệt.

Bố trí đúng giúp bơm hút dầu ổn định và hạn chế rung trong quá trình lò hoạt động.

Hỗ trợ lò vận hành liên tục

Lò tải nhiệt công nghiệp thường phải cấp nhiệt trong nhiều giờ. Vì vậy, bơm tuần hoàn cũng phải duy trì hoạt động tương ứng để tránh dòng dầu bị gián đoạn.

RY25-25-160 sử dụng bánh công tác ly tâm quay liên tục, tạo dòng dầu đều thay vì bơm theo từng nhịp. Cụm trục được đỡ bởi hai ổ bi và truyền động qua khớp nối mềm, hỗ trợ bơm làm việc ổn định ở tốc độ 2.900 vòng/phút.

Khả năng tuần hoàn liên tục giúp:

• Hạn chế dao động nhiệt độ tại lò.
• Tránh dầu ngừng lưu thông khi lò đang gia nhiệt.
• Duy trì nguồn nhiệt cho dây chuyền.
• Giảm thời gian chờ gia nhiệt lại.
• Hạn chế việc khởi động và dừng bơm nhiều lần.

Bơm không nên hoạt động kéo dài khi không có dầu hoặc khi lưu lượng quá thấp.

Tản nhiệt tự nhiên phù hợp với khu vực lò

RY25-25-160 sử dụng cơ chế tản nhiệt tự nhiên, không cần bố trí hệ thống nước làm mát riêng cho cụm bơm.

Thân bơm nóng được cách tương đối với cụm ổ trục thông qua nắp bơm và giá đỡ. Nhiệt được phát tán dần qua các bề mặt kim loại trước khi ảnh hưởng đến ổ bi và chất bôi trơn.

Trong cụm lò tải nhiệt, thiết kế này giúp:

• Giảm đường ống nước phụ trợ.
• Không phụ thuộc vào nguồn nước làm mát.
• Hạn chế nguy cơ nước xâm nhập vào dầu nóng.
• Giảm diện tích bố trí thiết bị.
• Đơn giản hóa công việc kiểm tra.

Khu vực đặt bơm phải thông thoáng và không được che kín các bề mặt tản nhiệt.

Duy trì lưu lượng tối thiểu qua lò

RY25-25-160 không nên vận hành lâu dưới khoảng 30% lưu lượng thiết kế. Với lưu lượng định mức 3 m³/h, mức tối thiểu tương ứng khoảng 0,9 m³/h.

Khi nhu cầu nhiệt của dây chuyền giảm hoặc van cấp đến thiết bị đóng bớt, hệ thống nên có đường bypass để vẫn duy trì dòng dầu qua bơm và lò.

Dòng dầu tối thiểu giúp:

• Đưa nhiệt ra khỏi buồng gia nhiệt.
• Hạn chế dầu quá nóng trong thân bơm.
• Tránh nhiệt độ tăng nhanh tại một vị trí.
• Giảm rung do lưu lượng thấp.
• Bảo vệ bộ làm kín và cụm ổ bi.

Không nên đóng kín van xả trong thời gian dài khi bơm đang hoạt động.

Khởi động hệ thống đúng trình tự

Trước khi khởi động lò và bơm, cần mồi đầy dầu trong thân bơm, mở van hút và quay thử khớp nối bằng tay để kiểm tra cụm rôto.

Sau khi bơm hoạt động, dầu cần được gia nhiệt từ từ. Chênh lệch nhiệt độ giữa dầu vào và thân bơm không nên tăng quá nhanh, tránh làm các chi tiết giãn nở đột ngột.

Trong lần vận hành đầu hoặc sau khi thay dầu, hệ thống cần giữ ở khoảng nhiệt độ thích hợp để loại bỏ hơi ẩm trước khi nâng lên nhiệt độ làm việc. Việc khử nước giúp hạn chế dao động áp suất, tiếng ồn và rung trong đường ống.

Phạm vi ứng dụng phù hợp

RY25-25-160 có thể được sử dụng trong các cụm lò tải nhiệt phục vụ:

• Bồn khuấy có áo gia nhiệt.
• Thiết bị sấy công nghiệp.
• Máy ép và khuôn gia nhiệt.
• Bộ trao đổi nhiệt dầu – không khí.
• Dây chuyền gia nhiệt gián tiếp.
• Hệ thống giữ nhiệt đường ống và bồn chứa.

Bơm phù hợp khi dầu tải nhiệt sạch, có tính ăn mòn yếu, không chứa hạt rắn và tổng trở lực hệ thống nằm trong khả năng tạo cột áp của máy.

Bơm dầu truyền nhiệt RY25-25-160 thực hiện nhiệm vụ tuần hoàn dầu giữa lò gia nhiệt và thiết bị sử dụng nhiệt. Lưu lượng 3 m³/h giúp duy trì dòng dầu liên tục, còn cột áp 27 m cung cấp năng lượng để dầu vượt qua trở lực của đường ống, van, lò và thiết bị trao đổi nhiệt.

Thiết kế tản nhiệt tự nhiên, kết cấu trục ổn định và khả năng vận hành liên tục giúp bơm phù hợp với các lò tải nhiệt công nghiệp quy mô nhỏ và vừa. Hiệu quả ứng dụng phụ thuộc vào việc lựa chọn đúng điểm làm việc, bố trí đường ống hợp lý và luôn duy trì đủ lưu lượng dầu qua lò.

Đánh giá ưu điểm tiết kiệm chi phí làm mát của Bơm dầu truyền nhiệt RY25-25-160

Bơm dầu truyền nhiệt RY25-25-160 sử dụng cơ chế tản nhiệt tự nhiên thay cho phương án làm mát bằng nước truyền thống. Nhiệt từ buồng bơm được phân tán dần qua nắp bơm, trục, giá đỡ và thân ổ trục rồi truyền ra không khí xung quanh.

Thiết kế này giúp bơm vận chuyển dầu nóng mà không cần trang bị một hệ thống nước làm mát riêng. Đây là ưu điểm đáng chú ý về chi phí đầu tư, vận hành và bảo dưỡng trong suốt thời gian sử dụng.

Không phải đầu tư hệ thống cấp nước làm mát

Nếu sử dụng bơm dầu nóng cần làm mát bằng nước, doanh nghiệp thường phải trang bị thêm đường ống cấp nước, đường thoát nước, van khóa, khớp nối và các thiết bị điều chỉnh lưu lượng.

Với Bơm dầu truyền nhiệt RY25-25-160, cơ chế tản nhiệt tự nhiên giúp loại bỏ phần lớn các hạng mục phụ trợ này. Nhờ đó, tổng chi phí lắp đặt ban đầu được giảm xuống, đặc biệt tại những khu vực chưa có sẵn hệ thống nước làm mát.

Giảm chi phí sử dụng nước

Bơm không cần duy trì dòng nước liên tục để làm mát cụm ổ trục hoặc bộ phận làm kín. Điều này giúp giảm lượng nước tiêu thụ trong quá trình sản xuất.

Lợi ích tiết kiệm càng rõ khi bơm vận hành nhiều giờ mỗi ngày. Doanh nghiệp không phải chi trả thường xuyên cho nước cấp, nước tuần hoàn hoặc nước bổ sung bị thất thoát.

Không cần bơm nước làm mát phụ trợ

Hệ thống làm mát bằng nước thường cần một bơm phụ để tạo dòng tuần hoàn. Bơm phụ này tiêu thụ điện, cần tủ điều khiển và cũng phát sinh chi phí bảo dưỡng.

RY25-25-160 sử dụng khả năng phân tán nhiệt qua chính kết cấu bơm nên không cần thêm động cơ và bơm nước làm mát riêng. Do đó, doanh nghiệp có thể giảm:

• Chi phí mua bơm phụ trợ.
• Điện năng tiêu thụ cho hệ thống làm mát.
• Chi phí dây dẫn và thiết bị điều khiển.
• Công việc kiểm tra, sửa chữa bơm nước.

Giảm chi phí đường ống và phụ kiện

Không sử dụng nước làm mát đồng nghĩa với việc không phải lắp đặt nhiều đường ống phụ quanh cụm bơm. Số lượng van, cút, đồng hồ và mối nối cũng được giảm bớt.

Hệ thống gọn hơn giúp tiết kiệm vật tư, nhân công lắp đặt và diện tích bố trí. Đây là lợi thế thực tế đối với các dây chuyền nhỏ, khu vực máy chật hẹp hoặc cần cải tạo trên nền hệ thống hiện có.

Hạn chế chi phí xử lý cáu cặn

Nước làm mát có thể chứa khoáng chất và tạp chất. Sau thời gian dài sử dụng, cặn có thể bám trong khoang làm mát hoặc đường ống, làm giảm khả năng truyền nhiệt.

Khi đó, doanh nghiệp phải vệ sinh, súc rửa hoặc xử lý hóa chất định kỳ. Với cơ chế tản nhiệt tự nhiên của RY25-25-160, không có khoang nước làm mát nên tránh được các vấn đề như:

• Đóng cặn đường nước.
• Tắc nghẽn dòng làm mát.
• Ăn mòn đường ống nước.
• Vệ sinh khoang làm mát.
• Thay thế phụ kiện bị rỉ sét.

Nhờ vậy, chi phí bảo dưỡng phần làm mát được giảm đáng kể.

Giảm nguy cơ rò rỉ nước

Hệ thống nước làm mát có nhiều mối nối và vị trí làm kín. Khi đường ống, van hoặc gioăng hư hỏng, nước có thể rò rỉ ra khu vực máy hoặc ảnh hưởng đến mạch dầu nóng.

Bơm RY25-25-160 không phụ thuộc vào đường nước riêng nên giảm số điểm có nguy cơ rò rỉ. Điều này giúp hạn chế chi phí sửa chữa, vệ sinh khu vực máy và thay thế phụ kiện.

Việc loại bỏ mạch nước cũng giúp khu vực vận hành gọn và dễ kiểm soát hơn.

Giảm công việc kiểm tra hằng ngày

Với hệ thống làm mát bằng nước, người vận hành phải theo dõi lưu lượng nước, áp suất, nhiệt độ, tình trạng rò rỉ và độ sạch của đường ống.

Khi sử dụng RY25-25-160, công việc kiểm tra tập trung vào nhiệt độ ổ bi, độ rung và khả năng thông thoáng của khu vực tản nhiệt. Số lượng hạng mục theo dõi ít hơn giúp giảm thời gian bảo trì thường xuyên và đơn giản hóa quy trình vận hành.

Hạn chế thời gian dừng máy do hệ thống làm mát

Nếu bơm phụ, đường nước hoặc van làm mát gặp sự cố, bơm dầu nóng có thể phải dừng để tránh quá nhiệt. Điều này làm gián đoạn toàn bộ dây chuyền gia nhiệt.

Cơ chế tản nhiệt tự nhiên giúp RY25-25-160 không phụ thuộc vào nguồn nước hoặc thiết bị làm mát bên ngoài. Nhờ đó, nguy cơ dừng máy do mất nước, tắc đường làm mát hoặc hỏng bơm nước được giảm xuống.

Tiết kiệm chi phí trong suốt vòng đời thiết bị

Ưu điểm tiết kiệm của RY25-25-160 không chỉ nằm ở giá trị đầu tư ban đầu. Trong suốt quá trình sử dụng, doanh nghiệp còn giảm được nhiều khoản chi phí liên quan đến:

• Nước làm mát.
• Điện cho bơm nước phụ trợ.
• Vật tư đường ống.
• Thiết bị điều khiển.
• Xử lý cáu cặn.
• Sửa chữa rò rỉ.
• Nhân công kiểm tra và bảo dưỡng.
• Thời gian dừng máy do sự cố làm mát.

Tổng lợi ích thực tế phụ thuộc vào số giờ vận hành, điều kiện lắp đặt và chi phí nước tại từng nhà máy. Không thể xác định mức tiết kiệm cụ thể nếu chưa có dữ liệu của hệ thống.

Điều kiện để duy trì hiệu quả tản nhiệt tự nhiên

Tản nhiệt tự nhiên chỉ phát huy hiệu quả khi khu vực quanh bơm được bố trí thông thoáng. Không nên đặt cụm ổ trục quá sát tường hoặc che kín bằng vật liệu cách nhiệt.

Để duy trì khả năng làm mát và bảo vệ các chi tiết bên trong, cần:

• Giữ bề mặt thân đỡ sạch sẽ.
• Không bọc kín cụm ổ trục.
• Bảo đảm không khí lưu thông quanh bơm.
• Kiểm tra nhiệt độ ổ bi định kỳ.
• Bôi trơn đúng loại và đủ lượng.
• Xử lý ngay khi xuất hiện nhiệt độ hoặc rung động bất thường.

Nếu môi trường lắp đặt quá kín hoặc nhiệt độ xung quanh quá cao, hiệu quả tản nhiệt sẽ giảm và cần đánh giá bổ sung phương án thông gió.

Ưu điểm tiết kiệm chi phí làm mát của Bơm dầu truyền nhiệt RY25-25-160 đến từ thiết kế tản nhiệt tự nhiên, không cần hệ thống nước làm mát riêng.

Nhờ đó, doanh nghiệp giảm được chi phí đầu tư đường nước, bơm phụ, van và thiết bị điều khiển; đồng thời tiết kiệm nước, điện năng và công việc bảo dưỡng. Việc không sử dụng khoang nước làm mát cũng hạn chế cáu cặn, rò rỉ và nguy cơ dừng máy do sự cố của hệ thống phụ trợ.

Để duy trì lợi ích này lâu dài, khu vực lắp đặt phải thông thoáng, cụm ổ trục được bôi trơn đầy đủ và nhiệt độ bơm cần được kiểm tra thường xuyên.
