Gia nhiệt sơ bộ cho Bơm dầu truyền nhiệt RY50-32-200A là bước rất quan trọng trước khi đưa bơm vào vận hành với dầu nóng. Mục đích chính của quá trình này là giúp thân bơm và các chi tiết bên trong tăng nhiệt từ từ, hạn chế chênh lệch nhiệt độ quá lớn và giảm ảnh hưởng của giãn nở nhiệt đến trạng thái cơ khí của bơm.
Đối với dòng RY, yêu cầu gia nhiệt sơ bộ càng đáng chú ý vì bơm có thể làm việc với môi chất nhiệt độ cao. Nếu bỏ qua bước này, bơm có thể phải tiếp xúc đột ngột với dầu nóng trong khi thân bơm vẫn ở nhiệt độ thấp.
Khi dầu có nhiệt độ cao đi vào một bơm còn nguội, bề mặt bên trong thân bơm sẽ nóng lên nhanh hơn các khu vực phía ngoài.
Sự chênh lệch này có thể khiến các chi tiết giãn nở không đồng đều.
Vì vậy, RY50-32-200A cần được làm nóng từ từ trước khi chuyển sang trạng thái vận hành chính thức. Quá trình này giúp nhiệt độ của thân bơm, trục và các bộ phận liên quan thay đổi theo hướng ổn định hơn.
Một yêu cầu quan trọng trong quá trình gia nhiệt sơ bộ là chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không vượt quá 40°C.
Giới hạn này giúp tránh tình trạng dầu quá nóng được đưa vào khi thân bơm chưa kịp tăng nhiệt tương ứng.
Đây là yếu tố trực tiếp giúp kiểm soát sự giãn nở nhiệt và hạn chế tác động nhiệt đột ngột lên kết cấu bơm.
RY50-32-200A cần được tăng nhiệt theo tốc độ có kiểm soát, với mức không vượt quá 50°C/giờ.
Gia nhiệt quá nhanh có thể khiến các bộ phận của bơm đạt nhiệt độ khác nhau trong cùng một thời điểm.
Ngược lại, tăng nhiệt từ từ giúp toàn bộ cụm bơm có đủ thời gian thích nghi với nhiệt độ dầu ngày càng cao.
Đây là điều đặc biệt quan trọng khi bơm làm việc trong hệ thống dầu truyền nhiệt có nhiệt độ cao.
Thân bơm RY50-32-200A chịu ảnh hưởng trực tiếp của dầu nóng nên sẽ xảy ra hiện tượng giãn nở khi nhiệt độ tăng.
Trong quá trình gia nhiệt, nếu bơm bị cố định quá cứng ngay từ đầu, sự giãn nở có thể tạo ra lực cơ học không mong muốn tại các vị trí lắp đặt.
Vì vậy, khi gia nhiệt sơ bộ, bu lông cố định bơm được yêu cầu nới khoảng 0,3–0,5 mm để tạo khoảng bù cho sự giãn nở nhiệt. Sau khi quá trình gia nhiệt hoàn tất, bu lông mới được siết lại.
RY50-32-200A hoạt động với tốc độ khoảng 2.900 vòng/phút, vì vậy độ đồng tâm của trục bơm và động cơ có ý nghĩa rất lớn.
Khi thân bơm nóng lên không đồng đều, vị trí tương đối giữa các bộ phận có thể thay đổi. Điều này có thể tác động đến trạng thái của cụm trục và khớp nối.
Gia nhiệt sơ bộ giúp quá trình giãn nở diễn ra từ từ hơn, qua đó hỗ trợ duy trì độ đồng tâm của hệ thống truyền động.
Cụm rôto của RY50-32-200A gồm bánh công tác, trục bơm và đai ốc hãm bánh công tác.
Các chi tiết này đều chịu ảnh hưởng của nhiệt khi dầu nóng đi qua bơm.
Nếu nhiệt độ tăng quá nhanh, khe hở làm việc giữa các chi tiết có thể thay đổi không đồng đều. Gia nhiệt sơ bộ giúp rôto và thân bơm cùng thích nghi dần với nhiệt độ vận hành, hạn chế nguy cơ xuất hiện cọ xát bất thường.
RY50-32-200A sử dụng packing kết hợp với phớt dầu cao su chịu nhiệt.
Khu vực làm kín nằm quanh trục, nơi vừa chịu chuyển động quay vừa chịu ảnh hưởng của nhiệt độ dầu.
Gia nhiệt từ từ giúp các chi tiết tại khu vực này thay đổi kích thước theo nhiệt độ một cách ổn định hơn, qua đó hỗ trợ duy trì trạng thái làm kín khi bơm chuyển từ nguội sang nóng.
Trong lần vận hành đầu tiên, khi nhiệt độ dầu đạt khoảng 100–130°C, hệ thống cần được duy trì ở vùng nhiệt này để thực hiện quá trình tách nước và khử ẩm.
Trong giai đoạn này có thể xuất hiện rung nhẹ và hiện tượng này sẽ giảm dần khi lượng ẩm được loại bỏ.
Việc giữ nhiệt tại 100–130°C trước khi tiếp tục tăng lên mức cao hơn là một phần quan trọng của quá trình đưa hệ thống dầu truyền nhiệt vào vận hành.
Dòng RY có thể làm việc với môi chất có nhiệt độ tối đa không vượt quá 350°C.
Tuy nhiên, khả năng chịu nhiệt cao không có nghĩa bơm có thể tiếp nhận ngay dầu ở nhiệt độ rất cao từ trạng thái nguội.
Để đưa RY50-32-200A lên điều kiện nhiệt độ cao một cách phù hợp, trình tự cần được thực hiện theo hướng:
Gia nhiệt từ từ → kiểm soát chênh lệch nhiệt độ → theo dõi trạng thái bơm → tiếp tục nâng đến nhiệt độ làm việc.
Chính quy trình này giúp khai thác đúng khả năng chịu nhiệt của bơm.
Khi nhiệt độ được phân bố tương đối đồng đều, thân bơm và cụm rôto có điều kiện duy trì trạng thái ổn định hơn.
Nếu bơm bị tăng nhiệt quá nhanh, sự giãn nở khác nhau giữa các chi tiết có thể ảnh hưởng đến chuyển động của trục và bánh công tác, từ đó làm rung động tăng lên.
Do đó, gia nhiệt sơ bộ cũng đóng vai trò quan trọng trong việc kiểm soát độ rung khi khởi động hệ thống dầu nóng.
Đối với RY50-32-200A, gia nhiệt sơ bộ không phải thao tác tùy chọn mà là một phần quan trọng của quy trình vận hành.
Bỏ qua bước này có thể làm tăng nguy cơ xuất hiện:
Vì vậy, quá trình gia nhiệt cần được thực hiện đầy đủ trước khi bơm làm việc ở nhiệt độ cao.
Tầm quan trọng của việc gia nhiệt sơ bộ cho Bơm dầu truyền nhiệt RY50-32-200A nằm ở khả năng giúp thiết bị chuyển từ trạng thái nguội sang trạng thái làm việc nóng một cách có kiểm soát.
Quá trình này giúp hạn chế sốc nhiệt, kiểm soát giãn nở của thân bơm, hỗ trợ duy trì độ đồng tâm của trục, giảm nguy cơ rung và giúp cụm làm kín thích nghi tốt hơn với nhiệt độ vận hành.
Hai yêu cầu cần đặc biệt tuân thủ là tốc độ tăng nhiệt không quá 50°C/giờ và chênh lệch giữa nhiệt độ dầu cửa hút với thân bơm không quá 40°C. Đây là những điều kiện quan trọng để RY50-32-200A làm việc ổn định và an toàn khi đưa vào hệ thống dầu truyền nhiệt nhiệt độ cao
Bơm dầu truyền nhiệt RY50-32-200A dùng trong dây chuyền in và nhuộm dệt với nhiệm vụ chính là tuần hoàn dầu tải nhiệt trong hệ thống gia nhiệt của nhà máy. Trong những công đoạn cần duy trì nguồn nhiệt ổn định, bơm liên tục đưa dầu nóng từ thiết bị gia nhiệt tới khu vực sử dụng nhiệt, sau đó đưa dầu quay trở lại để tiếp tục chu trình.
Với lưu lượng 16 m³/h, cột áp 32 m, động cơ 4 kW và tốc độ 2.900 vòng/phút, RY50-32-200A tạo dòng tuần hoàn dầu tương đối mạnh, phù hợp với hệ thống có yêu cầu thủy lực tương ứng trong dây chuyền in và nhuộm dệt.
Trong ứng dụng in và nhuộm dệt, RY50-32-200A không phải bơm trực tiếp thuốc nhuộm hoặc dung dịch có hạt rắn. Vai trò đúng của thiết bị là bơm dầu truyền nhiệt trong vòng tuần hoàn gia nhiệt.
Chu trình làm việc có thể hình dung:
Thiết bị gia nhiệt → RY50-32-200A → khu vực cần cấp nhiệt → đường dầu hồi → thiết bị gia nhiệt.
Dầu nóng liên tục di chuyển trong hệ thống, mang nhiệt từ nguồn gia nhiệt đến các vị trí cần sử dụng rồi quay trở lại.
Trong dây chuyền in và nhuộm dệt, sự liên tục của nguồn nhiệt có ảnh hưởng lớn đến khả năng duy trì điều kiện công nghệ.
RY50-32-200A cung cấp lưu lượng 16 m³/h tại điểm làm việc công bố. Lượng dầu tuần hoàn này giúp nhiệt được vận chuyển liên tục qua đường ống thay vì dầu nóng bị lưu lại quá lâu ở một khu vực.
Khi lưu lượng được duy trì phù hợp, hệ thống có điều kiện phân phối nhiệt ổn định hơn tới các thiết bị sử dụng dầu truyền nhiệt.
Một dây chuyền dầu truyền nhiệt thường không chỉ có một đoạn ống thẳng. Dầu phải đi qua đường ống, van, các đoạn đổi hướng và thiết bị sử dụng nhiệt.
Những thành phần này tạo ra trở lực đối với dòng dầu.
Cột áp 32 m của RY50-32-200A cung cấp năng lượng để dầu tiếp tục lưu thông qua hệ thống có tổng trở lực phù hợp.
Vì vậy, lưu lượng 16 m³/h và cột áp 32 m cần được xem xét cùng nhau khi lựa chọn bơm cho dây chuyền in và nhuộm.
RY50-32-200A sử dụng động cơ 4 kW, truyền chuyển động qua khớp nối mềm tới trục và bánh công tác.
Khi bánh công tác quay ở khoảng 2.900 vòng/phút, dầu được hút vào vùng tâm, nhận năng lượng rồi được đưa ra cửa xả.
Chuỗi truyền năng lượng diễn ra:
Động cơ 4 kW → khớp nối → trục → bánh công tác → dòng dầu tải nhiệt.
Nhờ đó, bơm duy trì dòng dầu tuần hoàn trong thời gian dây chuyền cần cấp nhiệt.
Một đặc điểm quan trọng khi sử dụng RY50-32-200A trong ngành in và nhuộm dệt là khả năng phục vụ hệ thống dầu truyền nhiệt nhiệt độ cao.
Dòng RY được thiết kế cho môi chất có nhiệt độ tối đa đến 350°C, với điều kiện chất lỏng có tính ăn mòn yếu và không chứa hạt rắn.
Điều này phù hợp với bản chất của hệ thống gia nhiệt bằng dầu nóng, nơi bơm phải hoạt động trong môi trường có nhiệt độ cao trong thời gian dài.
Tuy nhiên, nhiệt độ làm việc thực tế của dây chuyền phải được xác định theo yêu cầu công nghệ và đặc tính của loại dầu truyền nhiệt sử dụng, không mặc định phải vận hành gần mức 350°C.
Giá trị của RY50-32-200A trong dây chuyền in và nhuộm nằm ở khả năng duy trì sự lưu chuyển của môi chất mang nhiệt.
Nếu dầu tuần hoàn không ổn định, khả năng vận chuyển nhiệt giữa nguồn gia nhiệt và khu vực sử dụng cũng bị ảnh hưởng.
Khi bơm hoạt động đúng điểm làm việc, dầu nóng liên tục được đưa đi và dầu có nhiệt độ thấp hơn tiếp tục quay trở lại nguồn gia nhiệt.
Quá trình tuần hoàn này giúp hệ thống nhiệt vận hành liên tục, từ đó hỗ trợ dây chuyền duy trì điều kiện nhiệt theo yêu cầu sản xuất.
RY50-32-200A thuộc dòng bơm sử dụng thiết kế tản nhiệt tự nhiên, thay cho hệ thống làm mát bằng nước truyền thống của một số cấu hình bơm dầu nóng.
Đối với nhà máy in và nhuộm dệt, đặc điểm này giúp giảm số lượng đường nước và thiết bị phụ trợ phải bố trí quanh bơm.
Cụm máy nhờ đó gọn hơn, thuận tiện khi tích hợp vào hệ thống dầu truyền nhiệt hiện hữu.
Bơm và động cơ của RY50-32-200A được lắp đồng tâm trên cùng bệ, truyền động bằng khớp nối mềm kiểu ba chấu.
Cửa hút được bố trí theo hướng trục, trong khi cửa xả hướng tâm theo phương thẳng đứng.
Với đường kính danh nghĩa cửa hút 50 mm và cửa xả 32 mm, cấu hình này giúp đơn vị thiết kế dễ xác định hướng bố trí đường ống dầu nóng tại khu vực đặt bơm.
Đây là lợi thế khi dây chuyền in và nhuộm đã có nhiều máy móc và hệ thống đường ống khác nhau.
Đây là điểm cần đặc biệt lưu ý.
RY50-32-200A được thiết kế cho dầu truyền nhiệt hoặc chất lỏng nhiệt độ cao, ăn mòn yếu và không chứa hạt rắn.
Do đó, không nên mặc định rằng bơm có thể dùng để bơm trực tiếp mọi loại thuốc nhuộm, hóa chất xử lý vải hoặc dung dịch chứa cặn.
Trong dây chuyền in và nhuộm, ứng dụng phù hợp của RY50-32-200A vẫn là vòng tuần hoàn dầu tải nhiệt.
Trước khi vận hành RY50-32-200A, thân bơm phải được mồi đầy môi chất và loại bỏ không khí.
Khi hệ thống đang nóng, bơm cần được làm nóng trước bằng dầu để hạn chế thay đổi nhiệt độ quá nhanh. Chênh lệch giữa nhiệt độ dầu phía hút và thân bơm không nên vượt quá khoảng 40°C, đồng thời tốc độ gia nhiệt được yêu cầu không quá 50°C mỗi giờ.
Những yêu cầu này giúp cụm bơm thích nghi dần với nhiệt độ làm việc của dây chuyền.
Trong quá trình vận hành dây chuyền in và nhuộm, nếu cần điều chỉnh lưu lượng dầu, không nên đóng bớt van hút của RY50-32-200A.
Van hút cần được mở đầy đủ để bảo đảm dầu được cung cấp liên tục tới tâm bánh công tác.
Việc điều chỉnh lưu lượng nên thực hiện từ phía đường xả theo yêu cầu hệ thống. Điều này giúp hạn chế nguy cơ thiếu dầu tại cửa hút và làm việc không ổn định.
RY50-32-200A có lưu lượng thiết kế 16 m³/h. Theo yêu cầu vận hành của dòng RY, không nên để bơm làm việc lâu dài dưới 30% lưu lượng thiết kế.
Với model này, mức 30% tương đương khoảng 4,8 m³/h.
Nếu dây chuyền thường xuyên chỉ cần lưu lượng thấp hơn đáng kể, nên xem xét lại việc lựa chọn kích thước bơm hoặc thiết kế đường bypass thay vì ép RY50-32-200A hoạt động liên tục ở lưu lượng quá nhỏ.
Giá trị chính của Bơm dầu truyền nhiệt RY50-32-200A trong dây chuyền in và nhuộm dệt nằm ở ba yếu tố liên quan trực tiếp đến hệ thống nhiệt: duy trì dòng dầu nóng liên tục, tạo đủ cột áp để dầu vượt qua trở lực hệ thống và hỗ trợ vận chuyển nhiệt ổn định giữa nguồn gia nhiệt với khu vực sử dụng nhiệt.
Với điểm làm việc 16 m³/h – 32 m, model này thích hợp khi nhu cầu thủy lực thực tế của dây chuyền tương ứng với đặc tính của bơm.
Bơm dầu truyền nhiệt RY50-32-200A dùng trong dây chuyền in và nhuộm dệt chủ yếu với vai trò tuần hoàn dầu nóng cho hệ thống gia nhiệt. Động cơ 4 kW làm bánh công tác quay ở khoảng 2.900 vòng/phút, tạo lưu lượng 16 m³/h và cột áp 32 m, giúp dầu liên tục vận chuyển nhiệt qua mạng đường ống và các khu vực sử dụng nhiệt.
Khả năng làm việc với môi chất nhiệt độ cao đến 350°C, kết hợp thiết kế tản nhiệt tự nhiên và kết cấu gọn, giúp RY50-32-200A phù hợp với môi trường sản xuất cần hệ thống dầu nóng vận hành liên tục.
Quan trọng nhất, RY50-32-200A nên được hiểu đúng là bơm tuần hoàn dầu truyền nhiệt cho dây chuyền in và nhuộm dệt, không phải bơm mặc định dành cho thuốc nhuộm hoặc các dung dịch chứa hạt rắn. Khi được lựa chọn đúng theo lưu lượng và trở lực hệ thống, model này có thể duy trì dòng dầu nóng ổn định và hỗ trợ hiệu quả cho quá trình cung cấp nhiệt của dây chuyền.

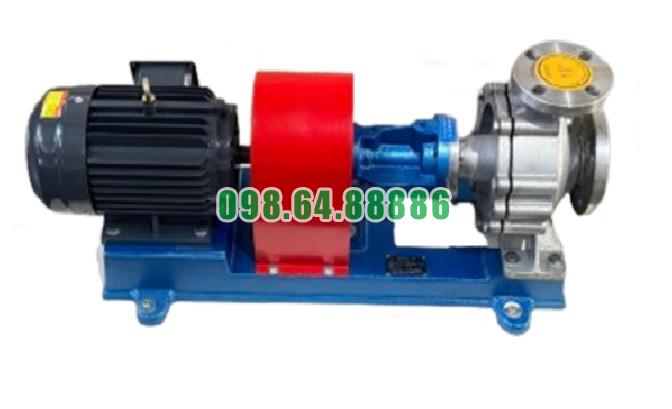

Bơm ly tâm dầu truyền nhiệt RY50-32-200A cột áp 32 m, lưu lượng 16 m3/h, tốc độ 2900 vòng/phút, công suất 4 kW
