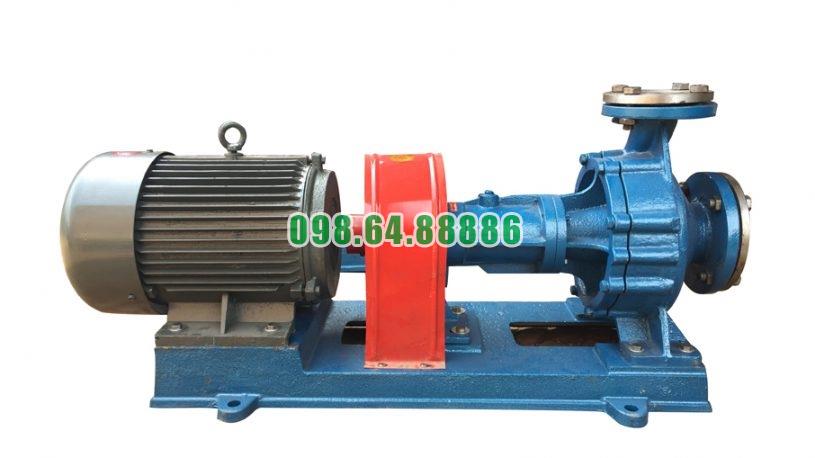

Bơm tuần hoàn dầu công nghiệp RY40-25-160 lưu lượng 10 m3/h, công suất 2.2 kW, cột áp 28 m, tốc độ 2.900 vòng/phút

Lợi ích kinh tế từ thiết kế không làm mát nước của bơm dầu truyền nhiệt RY40-25-160

Bơm dầu truyền nhiệt RY40-25-160 sử dụng kết cấu tản nhiệt tự nhiên thay vì phụ thuộc vào hệ thống nước làm mát truyền thống. Đây không chỉ là một đặc điểm về kỹ thuật mà còn mang lại lợi ích kinh tế rõ rệt trong quá trình đầu tư, lắp đặt và vận hành hệ thống gia nhiệt.

Với lưu lượng 10 m³/h, cột áp 28 m, động cơ 2,2 kW và tốc độ 2.900 vòng/phút, RY40-25-160 vừa đảm nhiệm nhiệm vụ tuần hoàn dầu nóng vừa giảm nhu cầu sử dụng các thiết bị phụ trợ cho việc làm mát cụm bơm.

1. Giảm chi phí đầu tư hệ thống nước làm mát

Nếu một bơm dầu nóng cần làm mát bằng nước, nhà máy phải bố trí thêm một mạch phụ trợ để cấp và hồi nước làm mát.

Với RY40-25-160, thiết kế tản nhiệt tự nhiên giúp giảm nhu cầu đối với hệ thống này.

Nhờ đó, chi phí đầu tư ban đầu có thể giảm vì không phải bổ sung thêm nhiều thiết bị chỉ để phục vụ việc làm mát bơm.

2. Giảm chi phí đường ống và phụ kiện

Hệ thống nước làm mát thường kéo theo các hạng mục như đường ống cấp nước, đường hồi, van khóa, khớp nối và giá đỡ.

Khi RY40-25-160 không cần mạch nước làm mát truyền thống, số lượng đường ống phụ trợ xung quanh bơm được giảm xuống.

Điều này giúp tiết kiệm chi phí vật tư đồng thời làm cụm thiết bị gọn hơn.

3. Giảm chi phí sử dụng nước

Một lợi ích kinh tế trực tiếp khác là giảm lượng nước cần sử dụng cho mục đích làm mát.

Nếu bơm hoạt động nhiều giờ mỗi ngày, lượng nước làm mát tiêu thụ liên tục có thể trở thành một khoản chi phí vận hành đáng kể.

RY40-25-160 sử dụng tản nhiệt tự nhiên nên không cần duy trì dòng nước làm mát riêng cho cụm bơm trong cấu hình thông thường.

4. Giảm điện năng cho thiết bị phụ trợ

Một mạch nước làm mát chủ động có thể cần thêm bơm nước hoặc thiết bị tuần hoàn.

Khi loại bỏ mạch này, nhà máy cũng giảm được điện năng dùng cho các thiết bị phụ trợ.

Động cơ 2,2 kW của RY40-25-160 tập trung vào nhiệm vụ chính là dẫn động bánh công tác để tuần hoàn dầu truyền nhiệt.

Nhờ đó, tổng thể hệ thống có thể đơn giản hơn về nhu cầu năng lượng phụ trợ.

5. Giảm chi phí lắp đặt

Ít thiết bị và đường ống hơn đồng nghĩa với khối lượng thi công giảm.

Việc lắp đặt RY40-25-160 chủ yếu tập trung vào:

Bơm → động cơ → đường hút → đường đẩy → hệ thống dầu truyền nhiệt

Không phải bố trí thêm đường nước làm mát giúp giảm thời gian thi công, số lượng đầu nối và công việc hoàn thiện tại hiện trường.

6. Giảm chi phí bảo dưỡng hệ thống phụ trợ

Mỗi hệ thống bổ sung đều tạo ra thêm các hạng mục cần kiểm tra và bảo dưỡng.

Nếu có đường nước làm mát, người vận hành phải quan tâm thêm đến tình trạng đường ống, van, đầu nối, rò rỉ hoặc cặn bẩn.

Thiết kế không làm mát nước của RY40-25-160 giúp loại bỏ phần lớn những công việc này.

Nhờ đó, nhân sự bảo trì có thể tập trung vào các bộ phận chính của bơm như ổ bi, chất bôi trơn, bộ làm kín và khớp nối.

7. Giảm số lượng điểm có thể phát sinh sự cố

Một hệ thống càng nhiều thiết bị phụ trợ thì càng có nhiều vị trí có khả năng gặp trục trặc.

Nếu bơm phụ thuộc vào nước làm mát, các sự cố như mất nước, nghẹt đường ống hoặc hỏng van có thể ảnh hưởng đến điều kiện làm việc của bơm.

RY40-25-160 giảm sự phụ thuộc này nhờ kết cấu tản nhiệt tự nhiên.

Về mặt kinh tế, ít điểm sự cố hơn đồng nghĩa với khả năng giảm chi phí sửa chữa và thời gian xử lý ngoài kế hoạch.

8. Giảm nguy cơ dừng dây chuyền do mất nước làm mát

Trong hệ thống gia nhiệt, bơm tuần hoàn dầu thường liên quan trực tiếp đến hoạt động của toàn bộ dây chuyền.

Nếu bơm phải dừng do hệ thống làm mát gặp vấn đề, quá trình tuần hoàn dầu nóng có thể bị gián đoạn.

RY40-25-160 không phụ thuộc vào một mạch nước làm mát riêng nên loại bỏ được một nguyên nhân có thể dẫn đến dừng bơm.

Điều này giúp tăng khả năng duy trì thời gian vận hành thực tế của hệ thống.

9. Tản nhiệt tự nhiên giúp bảo vệ cụm ổ bi

Lợi ích kinh tế của thiết kế không làm mát nước không có nghĩa là bơm hoàn toàn bỏ qua việc kiểm soát nhiệt.

RY40-25-160 sử dụng khoảng cách giữa thân bơm nóng và cụm ổ trục để hỗ trợ tản nhiệt ra môi trường.

Có thể hình dung:

Thân bơm nóng → gối đỡ → vùng tản nhiệt → thân ổ trục

Nhờ đó, nhiệt truyền đến ổ bi được hạn chế hơn, giúp ổ bi và chất bôi trơn làm việc trong điều kiện thuận lợi.

10. Giảm chi phí sửa chữa ổ bi và bộ làm kín

Khi nhiệt độ ổ bi được kiểm soát tốt hơn, chất bôi trơn ít bị ảnh hưởng bởi nhiệt quá mức.

Điều này hỗ trợ giảm ma sát và hạn chế tình trạng nóng ổ bi.

Trục ổn định hơn cũng giúp bộ làm kín làm việc trong điều kiện tốt hơn, từ đó giảm nguy cơ mòn bất thường và rò rỉ dầu.

Về lâu dài, những yếu tố này có thể giúp giảm các chi phí liên quan đến thay ổ bi, thay chèn, thay phớt và xử lý rò rỉ.

11. Giảm diện tích dành cho thiết bị phụ trợ

Không sử dụng hệ thống nước làm mát riêng cũng giúp khu vực lắp đặt RY40-25-160 gọn hơn.

Nhà máy không phải bố trí thêm nhiều đường nước và thiết bị làm mát quanh cụm bơm.

Điều này đặc biệt có ý nghĩa tại những khu vực có mật độ thiết bị cao, nơi diện tích lắp đặt cũng là một phần của chi phí đầu tư.

12. Giảm chi phí vận hành trong thời gian dài

Lợi ích kinh tế của thiết kế không làm mát nước không chỉ xuất hiện ở giai đoạn mua và lắp đặt.

Trong quá trình sử dụng lâu dài, nhà máy tiếp tục tiết kiệm từ việc giảm:

Nước làm mát → điện năng phụ trợ → bảo trì đường nước → phụ tùng phụ trợ → thời gian xử lý sự cố

Vì vậy, hiệu quả kinh tế nên được đánh giá trên toàn bộ vòng đời sử dụng của bơm chứ không chỉ dựa vào giá mua ban đầu.

13. Kết cấu đơn giản giúp quản lý thiết bị dễ hơn

RY40-25-160 sử dụng kết cấu tập trung với thân bơm, gối đỡ, cụm ổ trục, khớp nối và động cơ trên cùng một cụm.

Việc không phải quản lý thêm một mạch làm mát giúp quy trình vận hành đơn giản hơn.

Nhân viên kỹ thuật có ít hạng mục phải kiểm tra hơn trước khi khởi động và trong quá trình theo dõi thiết bị.

Sự đơn giản này cũng góp phần giảm chi phí nhân công và thời gian quản lý hệ thống.

14. Lợi ích kinh tế rõ nhất khi bơm được lựa chọn đúng điểm làm việc

Thiết kế không làm mát nước chỉ phát huy đầy đủ lợi ích khi RY40-25-160 được sử dụng đúng điều kiện.

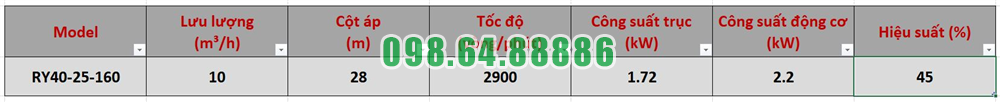

Thông số chính của model gồm:

• Lưu lượng: 10 m³/h
• Cột áp: 28 m
• Động cơ: 2,2 kW
• Tốc độ: 2.900 vòng/phút
• Cửa hút: DN40
• Cửa xả: DN25

Nếu yêu cầu thực tế phù hợp với điểm làm việc này, nhà máy vừa tận dụng được khả năng tuần hoàn của bơm vừa khai thác tốt lợi thế từ kết cấu tản nhiệt tự nhiên.

Lợi ích kinh tế từ thiết kế không làm mát nước của bơm dầu truyền nhiệt RY40-25-160 tập trung vào việc giảm các hạng mục phụ trợ mà một hệ thống làm mát truyền thống có thể yêu cầu.

Nhà máy có thể giảm chi phí đầu tư đường ống và thiết bị làm mát, giảm sử dụng nước, hạn chế điện năng cho thiết bị phụ trợ và giảm số lượng hạng mục phải bảo dưỡng. Đồng thời, kết cấu tản nhiệt tự nhiên giúp hạn chế nhiệt truyền đến ổ bi, hỗ trợ duy trì độ ổn định của cụm trục và bộ làm kín.

Vì vậy, khi được lựa chọn đúng với yêu cầu 10 m³/h – 28 m, RY40-25-160 mang lại lợi thế không chỉ về khả năng tuần hoàn dầu nóng mà còn về chi phí đầu tư, vận hành, bảo dưỡng và quản lý hệ thống trong thời gian dài.

Nguyên tắc tuần hoàn dầu nóng liên tục với bơm dầu truyền nhiệt RY40-25-160

Bơm dầu truyền nhiệt RY40-25-160 có nhiệm vụ duy trì dòng dầu nóng chuyển động liên tục trong một vòng tuần hoàn khép kín. Dầu nhận nhiệt tại thiết bị gia nhiệt, được bơm đưa đến thiết bị sử dụng nhiệt, sau đó quay trở lại nguồn gia nhiệt để tiếp tục chu trình.

Với lưu lượng thiết kế 10 m³/h, cột áp 28 m và tốc độ 2.900 vòng/phút, RY40-25-160 tạo dòng tuần hoàn phù hợp cho những hệ thống dầu nóng có yêu cầu tương ứng.

Nguyên tắc của vòng tuần hoàn dầu nóng

Một hệ thống cơ bản hoạt động theo chu trình:

Thiết bị gia nhiệt → RY40-25-160 → Thiết bị sử dụng nhiệt → Đường dầu hồi → Thiết bị gia nhiệt

Dầu được làm nóng tại nguồn nhiệt rồi đi vào cửa hút của RY40-25-160. Bánh công tác quay truyền năng lượng cho dầu và đẩy dầu qua cửa xả tới thiết bị cần gia nhiệt.

Tại đây, dầu truyền một phần nhiệt cho thiết bị. Dầu đã giảm nhiệt tiếp tục đi theo đường hồi về nguồn gia nhiệt để được làm nóng trở lại. Chu trình này lặp đi lặp lại trong suốt thời gian hệ thống vận hành.

RY40-25-160 tạo dòng dầu liên tục bằng nguyên lý ly tâm

RY40-25-160 hoạt động theo nguyên lý ly tâm. Khi động cơ làm trục và bánh công tác quay, dầu đi vào khu vực tâm bánh công tác rồi được đưa ra phía ngoài.

Dầu rời bánh công tác với năng lượng cao hơn, sau đó được thân bơm dẫn về cửa xả. Đồng thời, khi lượng dầu tại tâm bánh công tác liên tục được đưa đi, dầu mới từ đường hút tiếp tục đi vào.

Quá trình diễn ra liên tục:

Dầu vào → nhận năng lượng tại bánh công tác → dầu ra → dầu mới tiếp tục đi vào.

Nhờ vậy, bơm tạo dòng chảy liên tục thay vì vận chuyển dầu theo từng đợt.

Lưu lượng 10 m³/h giúp liên tục vận chuyển nhiệt

Dầu truyền nhiệt không chỉ là chất lỏng được bơm vận chuyển mà còn là môi chất mang nhiệt.

RY40-25-160 có lưu lượng thiết kế 10 m³/h, nghĩa là tại điểm làm việc thiết kế, một lượng dầu tương ứng được liên tục đưa từ nguồn nhiệt đến thiết bị.

Khi dầu nóng truyền nhiệt và giảm nhiệt độ, bơm nhanh chóng đưa lượng dầu đó về đường hồi, đồng thời bổ sung dầu nóng mới tới thiết bị. Chính sự thay thế liên tục này giúp quá trình truyền nhiệt được duy trì.

Lưu lượng thực tế có thể thay đổi theo trở lực của hệ thống và không phải lúc nào cũng cố định chính xác ở 10 m³/h.

Cột áp 28 m duy trì dầu chuyển động trong toàn hệ thống

Để tuần hoàn liên tục, dầu phải vượt qua trở lực của đường ống, van, cút và các thiết bị trao đổi nhiệt.

RY40-25-160 tạo cột áp thiết kế 28 m để cung cấp năng lượng cần thiết cho dòng dầu vượt qua những trở lực này.

Nếu bơm không tạo đủ cột áp, lưu lượng sẽ giảm và tốc độ tuần hoàn dầu có thể không đáp ứng yêu cầu. Vì vậy, lưu lượng và cột áp luôn phải được xem xét cùng nhau khi sử dụng RY40-25-160 cho một vòng dầu nóng.

Duy trì dòng dầu là điều kiện quan trọng khi vận hành

Trong hệ thống gia nhiệt, dầu cần tiếp tục chuyển động trong vùng lưu lượng phù hợp. Không nên để bơm hoạt động kéo dài khi đường xả đóng, vì dầu không thể tuần hoàn bình thường.

Đối với dòng RY, không nên vận hành dưới 30% lưu lượng thiết kế. Với RY40-25-160 có lưu lượng thiết kế 10 m³/h, mức này tương đương khoảng 3 m³/h.

Duy trì lưu lượng thích hợp giúp dầu liên tục mang nhiệt ra khỏi nguồn gia nhiệt và chuyển nhiệt tới thiết bị sử dụng, đồng thời hạn chế tình trạng dầu bị lưu lại quá lâu tại một khu vực có nhiệt độ cao.

Nguyên tắc tuần hoàn dầu nóng liên tục với bơm dầu truyền nhiệt RY40-25-160 là tạo một vòng khép kín trong đó dầu liên tục nhận nhiệt – được bơm vận chuyển – truyền nhiệt – quay trở lại nguồn gia nhiệt.

RY40-25-160 sử dụng nguyên lý ly tâm để duy trì dòng dầu với lưu lượng thiết kế 10 m³/h và cột áp 28 m. Vai trò cốt lõi của bơm không phải tạo nhiệt mà là giữ dầu nóng chuyển động liên tục, qua đó vận chuyển nhiệt ổn định trong toàn bộ hệ thống gia nhiệt.
