Khi nói về thiết kế thân bơm dày dặn gia tăng độ bền Bơm dầu truyền nhiệt RY65-50-160, cần lưu ý tài liệu kỹ thuật hiện có không công bố chiều dày thành thân bơm hoặc số liệu cụ thể về độ dày vật liệu. Vì vậy, chưa thể khẳng định bằng một thông số định lượng rằng thân bơm RY65-50-160 dày bao nhiêu.
Tuy nhiên, tài liệu cho thấy thân bơm thuộc cụm chịu áp chính, kết hợp với nắp bơm tạo thành phần vỏ bao quanh bánh công tác và môi chất, đồng thời mặt bích hút, mặt bích xả cùng các bộ phận chịu áp được thiết kế theo cấp áp suất 16 bar.
Trong cấu tạo Bơm dầu truyền nhiệt RY65-50-160, thân bơm là bộ phận trực tiếp tạo khoang chứa và dẫn dòng dầu truyền nhiệt.
Theo sơ đồ kết cấu dòng RY, thân bơm là chi tiết số 1, nằm ở khu vực bao quanh bánh công tác và liên kết trực tiếp với nắp bơm.
Do phải tiếp xúc trực tiếp với môi chất và chịu tác động của áp suất bên trong, thân bơm cần có độ cứng vững phù hợp để duy trì hình dạng ổn định trong suốt quá trình vận hành.
Điểm đáng chú ý khi đánh giá độ bền thân Bơm dầu truyền nhiệt RY65-50-160 là yêu cầu chịu áp của dòng RY.
Nhà sản xuất xác nhận:
Mặt bích hút thuộc nhóm bộ phận chịu áp.
Mặt bích xả thuộc nhóm bộ phận chịu áp.
Các bộ phận chịu áp được chế tạo theo cấp áp suất 16 bar.
Điều này cho thấy kết cấu thân bơm và khu vực kết nối được thiết kế với yêu cầu cơ học rõ ràng, phù hợp với nhiệm vụ tuần hoàn dầu nóng trong hệ thống công nghiệp.
RY65-50-160 thuộc dòng bơm chuyên dùng cho dầu truyền nhiệt có nhiệt độ làm việc không vượt quá 350°C.
Vì vậy, thân bơm không chỉ chịu áp suất của môi chất mà còn phải làm việc trong điều kiện nhiệt độ cao. Đây là lý do kết cấu thân bơm cần bảo đảm độ ổn định để hạn chế biến dạng khi thiết bị trải qua các chu kỳ gia nhiệt và hạ nhiệt.
Nhà sản xuất yêu cầu tốc độ tăng nhiệt không vượt quá 50°C/giờ, đồng thời chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không vượt quá 40°C.
Quy định này giúp hạn chế tình trạng giãn nở nhiệt quá nhanh, qua đó hỗ trợ bảo vệ kết cấu thân bơm khi làm việc với dầu nóng.
Thân bơm được liên kết với nắp bơm bằng hệ thống bu lông. Khi tháo bảo dưỡng, kỹ thuật viên phải tháo các bu lông liên kết giữa nắp và thân trước khi có thể rút cụm rôto ra ngoài.
Cách liên kết này giúp thân bơm và nắp bơm tạo thành một cụm vỏ hoàn chỉnh, vừa bao chứa dầu truyền nhiệt vừa duy trì vị trí chính xác của các chi tiết bên trong.
Độ bền của thân bơm còn phụ thuộc vào việc hạn chế các tải trọng bên ngoài không cần thiết.
Tài liệu yêu cầu đường ống hút và đường ống đẩy phải có giá đỡ hoặc hệ thống treo độc lập, không được để trọng lượng đường ống truyền trực tiếp lên cửa hút, cửa xả hoặc thân bơm.
Yêu cầu này giúp giảm lực uốn và ứng suất cơ học tác động lên thân RY65-50-160, từ đó hỗ trợ duy trì độ bền kết cấu trong thời gian vận hành dài.
Thân bơm không chỉ chịu áp mà còn tạo không gian làm việc cho bánh công tác. Nếu thân bơm bị biến dạng đáng kể, khe hở làm việc giữa các bộ phận có thể bị ảnh hưởng.
Vì vậy, độ cứng vững của thân bơm có ý nghĩa trực tiếp đối với việc duy trì vị trí ổn định của bánh công tác và cụm rôto trong quá trình Bơm dầu truyền nhiệt RY65-50-160 hoạt động.
Tài liệu hiện có không đưa ra:
Chiều dày thành thân bơm.
Chiều dày khu vực buồng xoắn.
Chiều dày mặt bích.
Mác vật liệu thân bơm.
Giới hạn bền của vật liệu.
Vì vậy, cụm từ “thân bơm dày dặn” có thể sử dụng theo nghĩa mô tả kết cấu chắc chắn, nhưng không nên gắn với một giá trị chiều dày cụ thể nếu chưa có bản vẽ chế tạo hoặc xác nhận chính thức từ nhà sản xuất.
Thiết kế thân bơm dày dặn gia tăng độ bền Bơm dầu truyền nhiệt RY65-50-160 có thể được nhìn nhận thông qua kết cấu chịu lực và chịu áp của cụm thân bơm. Mặc dù tài liệu chưa công bố chiều dày cụ thể, nhà sản xuất xác nhận các bộ phận chịu áp của dòng RY được thiết kế theo cấp 16 bar, đồng thời bơm có khả năng làm việc với dầu truyền nhiệt lên tới 350°C.
Khi kết hợp với yêu cầu gia nhiệt có kiểm soát và hệ thống giá đỡ đường ống độc lập, kết cấu thân Bơm dầu truyền nhiệt RY65-50-160 có điều kiện duy trì độ cứng vững, hạn chế tác động của áp suất, nhiệt độ và tải trọng bên ngoài, qua đó góp phần nâng cao độ bền trong quá trình sử dụng.
Bơm dầu truyền nhiệt RY65-50-160 tạo ra lưu lượng tuần hoàn nhờ chuyển động quay của bánh công tác trong thân bơm. Model này có lưu lượng danh định 20 m³/h, cột áp 32 m, tốc độ quay 2.900 vòng/phút và sử dụng động cơ 5,5 kW.
Theo cấu tạo của dòng RY, cửa hút được bố trí theo hướng trục, trong khi cửa xả bố trí hướng tâm theo phương thẳng đứng.
Khi bơm làm việc, dầu tải nhiệt từ đường ống hút được đưa vào thân bơm theo hướng trục và đi tới khu vực bánh công tác.
Đây là bước đầu tiên hình thành dòng tuần hoàn qua Bơm dầu truyền nhiệt RY65-50-160.
Bánh công tác là một phần của cụm rôto, cùng với trục bơm và đai ốc hãm bánh công tác.
Động cơ truyền chuyển động qua khớp nối mềm đến trục bơm. Khi trục quay ở 2.900 vòng/phút, bánh công tác quay theo và truyền năng lượng cho dòng dầu.
Chính chuyển động liên tục của bánh công tác tạo điều kiện duy trì lưu lượng qua bơm.
Trong quá trình bánh công tác quay, dòng dầu đi vào khu vực trung tâm bánh công tác rồi được đưa ra phía ngoài.
Sự chuyển động này tạo nên quá trình hút – đẩy liên tục:
Cửa hút → bánh công tác → thân bơm → cửa xả
Nhờ đó, lượng dầu mới liên tục được đưa vào cửa hút trong khi lượng dầu đã nhận năng lượng được đẩy ra phía cửa xả.
Sau khi đi qua bánh công tác, dầu được dẫn về cửa xả hướng tâm theo phương thẳng đứng.
Từ đây, dầu tiếp tục đi vào hệ thống đường ống và các thiết bị sử dụng nhiệt.
Khi dầu quay trở lại phía hút của bơm, chu trình được lặp lại liên tục, tạo thành vòng tuần hoàn dầu tải nhiệt trong hệ thống.

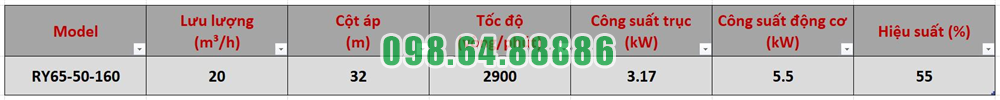

Theo bảng thông số kỹ thuật, RY65-50-160 đạt:
Lưu lượng: 20 m³/h
Cột áp: 32 m
Tốc độ: 2.900 vòng/phút
Công suất trục: 3,17 kW
Động cơ: 5,5 kW
Hiệu suất: 55%
Như vậy, lưu lượng 20 m³/h không phải là một giá trị độc lập mà gắn với điểm làm việc có cột áp 32 m và tốc độ 2.900 vòng/phút.
Tài liệu dòng RY thể hiện mối quan hệ giữa lưu lượng Q và cột áp H tại tốc độ xấp xỉ 2.900 vòng/phút.
Nhà sản xuất yêu cầu điểm làm việc thực tế của hệ thống phải nằm trong vùng đặc tính phù hợp và ưu tiên gần vùng hiệu suất cao.
Điều này có nghĩa là RY65-50-160 chỉ duy trì tốt lưu lượng thiết kế khi trở lực của hệ thống phù hợp với đường đặc tính của bơm.
Nếu tốc độ quay thấp hơn yêu cầu, lưu lượng của bơm có thể giảm.
Tài liệu liệt kê tốc độ quay thấp là một trong những nguyên nhân làm bơm không ra chất lỏng hoặc lưu lượng rất nhỏ.
Do đó, duy trì tốc độ khoảng 2.900 vòng/phút là điều kiện quan trọng để RY65-50-160 tạo ra lưu lượng tuần hoàn đúng theo thiết kế.
Khi quan sát từ phía khớp nối, trục bơm phải quay theo chiều kim đồng hồ.
Nếu chiều quay bị đảo ngược, khả năng tạo dòng của bánh công tác sẽ bị ảnh hưởng. Tài liệu cũng xác định quay sai chiều là một nguyên nhân gây lưu lượng nhỏ hoặc không có dòng dầu ra khỏi bơm.
Để tạo lưu lượng liên tục, thân bơm phải được mồi đầy môi chất trước khi khởi động và không khí phải được đẩy ra ngoài.
Khi khởi động, van hút phải được mở hoàn toàn. Nhà sản xuất cũng yêu cầu không sử dụng van hút để điều chỉnh lưu lượng vì có thể gây xâm thực và khiến bơm vận hành không ổn định.
Sau khi bơm đạt tốc độ ổn định và áp suất xả hình thành, van xả được mở từ từ để điều chỉnh lưu lượng theo yêu cầu vận hành.
Vì vậy, quá trình tạo và kiểm soát lưu lượng của RY65-50-160 có thể hiểu ngắn gọn là:
Động cơ quay → trục bơm quay → bánh công tác quay → dầu được hút vào → dầu được đẩy ra → van xả điều chỉnh lưu lượng thực tế.
Tài liệu quy định không vận hành dòng RY ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế.
Với RY65-50-160 có lưu lượng thiết kế 20 m³/h, mức 30% tương đương khoảng 6 m³/h.
Nếu hệ thống cần vận hành thấp hơn mức này, tài liệu khuyến nghị sử dụng bơm nhỏ hơn hoặc bố trí đường hồi bypass tại cửa xả.
Bơm dầu truyền nhiệt RY65-50-160 tạo ra lưu lượng tuần hoàn bằng cách sử dụng động cơ 5,5 kW truyền chuyển động qua khớp nối tới trục và bánh công tác. Bánh công tác quay ở 2.900 vòng/phút, liên tục đưa dầu từ cửa hút hướng trục qua thân bơm rồi ra cửa xả hướng tâm.
Tại điểm làm việc thiết kế, quá trình này tạo lưu lượng 20 m³/h với cột áp 32 m. Để duy trì lưu lượng ổn định, cần bảo đảm đúng tốc độ, đúng chiều quay, cửa hút luôn đủ dầu và điều chỉnh lưu lượng từ phía van xả.

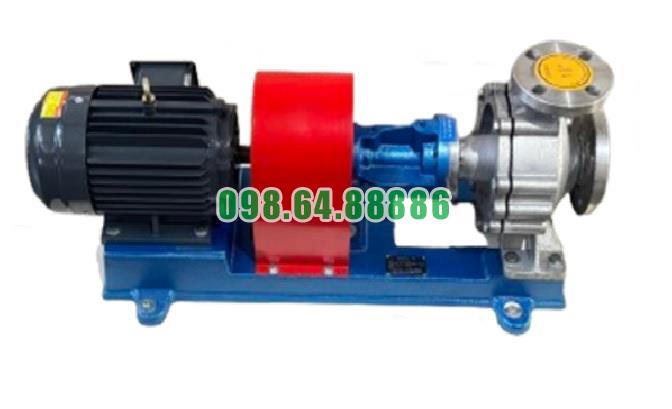

Bơm dầu tải nhiệt RY65-50-160 tốc độ quay 2900 vòng/phút, cột áp 32 m, công suất 5.5 kW, lưu lượng 20 m3/h
