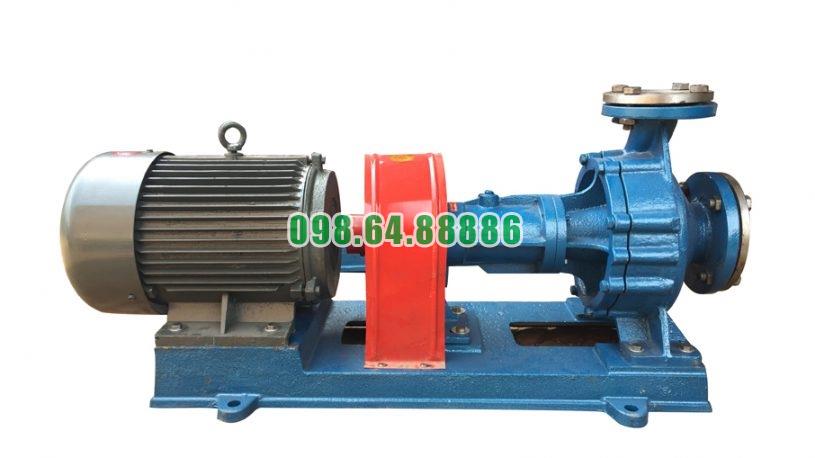

Máy bơm dầu truyền nhiệt RY50-32-250 tốc độ 2900 vòng/phút, công suất 11 kW, lưu lượng 18 m3/h, cột áp 70 m

Độ tin cậy cao của bơm dầu truyền nhiệt RY50-32-250 trong dây chuyền công nghiệp

Độ tin cậy cao của bơm dầu truyền nhiệt RY50-32-250 trong dây chuyền công nghiệp được hỗ trợ bởi kết cấu ổn định, cơ chế tản nhiệt tự nhiên, cụm ổ trục chắc chắn và quy trình vận hành – bảo dưỡng rõ ràng. Dòng RY được thiết kế cho hệ thống tuần hoàn dầu nóng công nghiệp, làm việc với môi chất nhiệt độ cao tới 350°C.

Kết cấu ổn định cho vận hành liên tục

RY50-32-250 sử dụng kết cấu đỡ một phía với chân đỡ và gối đỡ trung tâm. Thân ổ trục chứa hai bộ vòng bi có nhiệm vụ đỡ và định vị rôto, trong khi động cơ truyền chuyển động qua khớp nối mềm.

Cách bố trí này giúp cụm trục và bánh công tác duy trì vị trí làm việc ổn định trong quá trình tuần hoàn dầu nóng.

Tản nhiệt tự nhiên giảm hệ thống phụ trợ

Dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống. Theo tài liệu, thiết kế này giúp cụm bơm gọn, đơn giản hơn, giảm chi phí vận hành và vẫn bảo đảm độ an toàn, độ tin cậy.

Việc giảm bớt hệ thống nước làm mát cũng giúp hạn chế thêm các điểm phụ trợ có thể phát sinh sự cố trong dây chuyền.

Độ đồng tâm giúp hạn chế rung và hư hỏng

Độ tin cậy của RY50-32-250 phụ thuộc nhiều vào việc căn chỉnh chính xác giữa trục bơm và trục động cơ.

Nhà sản xuất quy định sai lệch tại vành ngoài khớp nối không vượt quá 0,1 mm, khe hở giữa hai đầu trục khoảng 2–3 mm.

Căn đồng tâm đúng giúp hạn chế rung, giảm tải bất thường lên ổ bi và tránh tăng ma sát trong cụm rôto.

Kiểm soát rung trong quá trình vận hành

Khi bơm khởi động, biên độ rung được yêu cầu không vượt quá 0,06 mm. Nếu xuất hiện rung bất thường, bơm cần được kiểm tra ngay.

Việc kiểm soát rung giúp phát hiện sớm các vấn đề như lệch tâm, ổ bi hỏng, có không khí trong đường ống hoặc tải trọng đường ống tác động lên thân bơm.

Bôi trơn định kỳ giúp tăng độ ổn định

Cụm ổ bi của RY50-32-250 được quy định chế độ bôi trơn rõ ràng. Sau khoảng 300 giờ vận hành đầu tiên, ổ bi cần được kiểm tra và vệ sinh. Nếu xuất hiện rỗ, xước, cháy màu hoặc độ rơ bất thường thì phải thay mới.

Lượng mỡ bôi trơn ban đầu có thể đáp ứng khoảng 3.000 giờ làm việc, sau đó cần kiểm tra và bổ sung đúng chủng loại.

Duy trì lưu lượng giúp bơm làm việc tin cậy

Nhà sản xuất khuyến cáo không vận hành bơm ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế. Nếu dây chuyền bắt buộc chạy ở lưu lượng thấp, cần bố trí đường hồi bypass để duy trì dòng dầu tối thiểu qua bơm.

Duy trì lưu lượng phù hợp giúp hạn chế trạng thái vận hành bất ổn và hỗ trợ bơm làm việc liên tục trong dây chuyền.

Bơm dự phòng tăng độ tin cậy cho hệ thống

Đối với các hệ thống quan trọng, tài liệu khuyến nghị bố trí hai bơm vận hành luân phiên hoặc một bơm làm việc và một bơm dự phòng để quá trình bảo dưỡng không làm gián đoạn sản xuất.

Bơm dự phòng cũng nên được khởi động và dừng thử ít nhất một lần mỗi tuần để kiểm tra trạng thái sẵn sàng.

Độ tin cậy cao của bơm dầu truyền nhiệt RY50-32-250 trong dây chuyền công nghiệp được tạo nên từ kết cấu ổ trục ổn định, cơ chế tản nhiệt tự nhiên, yêu cầu căn đồng tâm chính xác và chế độ bảo dưỡng rõ ràng.

Khi duy trì đúng lưu lượng, kiểm soát độ rung, bôi trơn ổ bi đầy đủ và bố trí bơm dự phòng cho hệ thống quan trọng, RY50-32-250 có thể duy trì khả năng tuần hoàn dầu nóng ổn định và hạn chế nguy cơ gián đoạn dây chuyền sản xuất.

Bơm dầu truyền nhiệt RY50-32-250 tiêu thụ điện năng tối ưu ở điểm làm việc chuẩn

Bơm dầu truyền nhiệt RY50-32-250 sử dụng động cơ 11 kW, tốc độ khoảng 2.900 vòng/phút. Để khai thác công suất hiệu quả và hạn chế điện năng tiêu thụ không cần thiết, bơm cần được vận hành tại điểm lưu lượng – cột áp phù hợp với đường đặc tính của nhà sản xuất.

Điểm làm việc ảnh hưởng trực tiếp đến mức tiêu thụ điện

Theo bảng thông số kỹ thuật, RY50-32-250 có hai điểm làm việc được công bố:

• 12,5 m³/h – 80 m: công suất trục 6,2 kW, động cơ 11 kW, hiệu suất 44%.

• 18 m³/h – 70 m: công suất trục 7,6 kW, động cơ 11 kW, hiệu suất 45%.

Như vậy, động cơ 11 kW là công suất định mức của cụm truyền động, còn công suất thực tế bơm hấp thụ tại trục thay đổi theo điểm làm việc.

Vận hành gần vùng hiệu suất cao giúp sử dụng điện hợp lý

Nhà sản xuất yêu cầu điểm làm việc của hệ thống phải nằm trong vùng đặc tính phù hợp và ưu tiên gần vùng hiệu suất cao nhất.

Khi RY50-32-250 làm việc đúng vùng thiết kế, năng lượng từ động cơ được sử dụng hiệu quả hơn để tạo lưu lượng và cột áp. Ngược lại, nếu bơm thường xuyên vận hành quá xa điểm thiết kế, điện năng tiêu thụ có thể tăng trong khi hiệu quả tuần hoàn dầu giảm.

Tránh vận hành ở lưu lượng quá lớn

Tài liệu chỉ ra rằng lưu lượng bơm quá lớn là một trong những nguyên nhân khiến công suất tiêu thụ tăng. Biện pháp xử lý là khép bớt van xả để đưa lưu lượng trở lại vùng cho phép.

Do đó, không nên để RY50-32-250 chạy vượt lưu lượng cần thiết chỉ để tăng lượng dầu tuần hoàn, vì điều này có thể làm động cơ phải cung cấp nhiều công suất hơn.

Không vận hành ở lưu lượng quá thấp

Vận hành ở lưu lượng quá thấp cũng không phải phương án tiết kiệm điện hiệu quả.

Nhà sản xuất quy định không vận hành bơm ở mức thấp hơn 30% lưu lượng thiết kế. Nếu hệ thống thường xuyên cần lưu lượng nhỏ, nên chọn bơm nhỏ hơn hoặc bố trí đường hồi bypass.

Việc lựa chọn đúng kích thước bơm giúp tránh tình trạng sử dụng động cơ 11 kW cho một hệ thống có nhu cầu thực tế quá thấp.

Độ đồng tâm giúp giảm tổn thất cơ học

Bơm và động cơ phải được căn chỉnh chính xác. Sai lệch tại vành ngoài khớp nối không được vượt quá 0,1 mm.

Nếu trục bơm và động cơ lệch tâm, ma sát của cụm rôto tăng lên và làm công suất tiêu thụ lớn hơn. Tài liệu cũng xác định lệch tâm là một nguyên nhân trực tiếp gây tăng công suất bơm.

Duy trì bánh công tác và đường ống thông thoáng

Bánh công tác bị tắc, tốc độ quay không đủ hoặc hệ thống đường ống không phù hợp có thể khiến lưu lượng và cột áp thấp hơn thiết kế.

Vì vậy, để sử dụng điện năng hiệu quả cần thường xuyên kiểm tra:

• bánh công tác;

• đường ống hút và xả;

• tốc độ động cơ;

• độ đồng tâm khớp nối;

• lưu lượng thực tế;

• áp suất cửa xả.

Bơm dầu truyền nhiệt RY50-32-250 tiêu thụ điện năng tối ưu khi vận hành tại điểm làm việc phù hợp với đường đặc tính, thay vì chỉ dựa vào công suất động cơ 11 kW.

Theo tài liệu nhà sản xuất, RY50-32-250 có hiệu suất 44% tại 12,5 m³/h – 80 m và 45% tại 18 m³/h – 70 m. Để sử dụng điện hiệu quả, cần lựa chọn đúng điểm lưu lượng – cột áp, tránh vận hành quá lớn hoặc quá thấp, duy trì độ đồng tâm chính xác và giữ hệ thống đường ống, bánh công tác luôn thông thoáng.

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

Hình ảnh thực tế bơm dầu truyền nhiệt RY
