Ứng dụng rộng rãi của bơm dầu truyền nhiệt RY65-40-200A trong ngành nhựa và cao su chủ yếu nằm ở nhiệm vụ tuần hoàn dầu nóng cho các thiết bị cần gia nhiệt ổn định. Dòng RY được thiết kế cho chất lỏng nhiệt độ cao, phù hợp với nhiều hệ thống gia nhiệt trong sản xuất nhựa, cao su và các vật liệu cần kiểm soát nhiệt liên tục.
Trong ngành nhựa và cao su, nhiều công đoạn cần duy trì nhiệt độ ổn định tại máy ép, khuôn, trục gia nhiệt hoặc thiết bị xử lý vật liệu.
RY65-40-200A có nhiệm vụ đưa dầu truyền nhiệt từ nguồn gia nhiệt đến các thiết bị này, sau đó tiếp tục đưa dầu hồi về hệ thống để tạo thành một vòng tuần hoàn khép kín.
Nhờ đó, nhiệt lượng được phân phối liên tục đến khu vực cần sử dụng nhiệt.
RY65-40-200A có lưu lượng 25 m³/h, phù hợp với những hệ thống nhựa và cao su được thiết kế cần mức tuần hoàn dầu tương ứng.
Lưu lượng ổn định giúp duy trì dòng dầu nóng liên tục qua thiết bị, hạn chế tình trạng cấp nhiệt không đều do lượng dầu tuần hoàn bị thiếu.
Đây là yếu tố quan trọng đối với các dây chuyền sản xuất cần nhiệt độ ổn định trong thời gian dài.
Trong dây chuyền sản xuất nhựa và cao su, dầu truyền nhiệt thường phải đi qua nhiều đường ống, van, bộ lọc và thiết bị trao đổi nhiệt.
Cột áp 35 m của RY65-40-200A giúp cung cấp năng lượng cho dòng dầu vượt qua những trở lực này khi hệ thống được thiết kế phù hợp với điểm làm việc của bơm.
Sự kết hợp giữa lưu lượng 25 m³/h và cột áp 35 m giúp bơm phù hợp với các vòng tuần hoàn dầu nóng có yêu cầu thủy lực tương ứng.
Theo phạm vi sử dụng của dòng RY, bơm có thể vận chuyển chất lỏng nhiệt độ cao, có tính ăn mòn yếu và không chứa hạt rắn. Nhiệt độ môi chất có thể lên đến khoảng 350°C trong điều kiện phù hợp.
Đặc điểm này giúp RY65-40-200A thích hợp với nhiều hệ thống gia nhiệt trong ngành nhựa và cao su, nơi dầu tải nhiệt thường phải làm việc ở nhiệt độ cao.
Trong một số hệ thống ép nhựa sử dụng dầu truyền nhiệt, RY65-40-200A có thể đảm nhiệm việc tuần hoàn dầu đến khuôn hoặc thiết bị gia nhiệt.
Dòng dầu nóng liên tục giúp hệ thống duy trì nguồn nhiệt cần thiết cho quá trình sản xuất, đặc biệt khi nhiệt độ phải được giữ ổn định trong nhiều chu kỳ làm việc.
Trong sản xuất cao su, nhiều thiết bị cũng cần gia nhiệt liên tục để phục vụ các công đoạn xử lý và định hình vật liệu.
RY65-40-200A có thể được sử dụng trong vòng tuần hoàn dầu nóng để đưa nhiệt đến thiết bị, sau đó thu hồi dầu về nguồn gia nhiệt.
Khả năng làm việc với dầu nhiệt độ cao là yếu tố giúp dòng RY phù hợp với môi trường sản xuất này.
Dòng RY sử dụng tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Thiết kế này giúp giảm bớt đường nước và thiết bị phụ trợ quanh cụm bơm. Trong nhà máy nhựa và cao su có nhiều máy móc bố trí liên tục, kết cấu đơn giản giúp việc lắp đặt và quản lý hệ thống thuận tiện hơn.
RY65-40-200A sử dụng động cơ 5.5 kW và làm việc ở tốc độ 2900 vòng/phút.
Công suất này phù hợp với thông số 25 m³/h và 35 m của model, giúp bơm duy trì quá trình tuần hoàn dầu nóng khi hệ thống được lựa chọn đúng theo điểm làm việc.
Ứng dụng rộng rãi của bơm dầu truyền nhiệt RY65-40-200A trong ngành nhựa và cao su tập trung vào nhiệm vụ tuần hoàn dầu nóng cho máy ép, khuôn gia nhiệt, thiết bị trao đổi nhiệt và các công đoạn cần duy trì nguồn nhiệt ổn định.
Với lưu lượng 25 m³/h, cột áp 35 m, tốc độ 2900 vòng/phút và động cơ 5.5 kW, cùng khả năng vận chuyển dầu truyền nhiệt nhiệt độ cao, RY65-40-200A phù hợp với các dây chuyền nhựa và cao su có điểm làm việc tương ứng.
Tính đồng bộ cao trong linh kiện của bơm dầu truyền nhiệt RY65-40-200A thể hiện ở cách các cụm thân bơm, cánh bơm, trục, vòng bi, bộ phận làm kín và khớp nối được bố trí thành một hệ thống thống nhất. Mỗi chi tiết đảm nhiệm một chức năng riêng nhưng làm việc liên kết chặt chẽ để duy trì quá trình tuần hoàn dầu nóng ổn định.
Thân bơm tạo khoang dẫn dòng, còn cánh bơm trực tiếp truyền năng lượng cho dầu truyền nhiệt.
Khi cánh quay, dầu được hút vào tâm cánh rồi đẩy ra phía ngoài và đi vào thân bơm. Sự phối hợp giữa hình dạng thân bơm và chuyển động của cánh giúp dòng dầu được dẫn liên tục từ cửa hút đến cửa đẩy.
Đây là cụm thủy lực chính quyết định khả năng vận chuyển dầu của RY65-40-200A.
Trục bơm đóng vai trò trung gian giữa động cơ và cánh bơm.
Một đầu trục gắn với cánh, đầu còn lại kết nối với động cơ thông qua khớp nối. Khi động cơ hoạt động, mô-men được truyền qua khớp nối đến trục rồi tới cánh bơm.
Sự liên kết này tạo thành một chuỗi truyền động thống nhất:
Động cơ → khớp nối → trục bơm → cánh bơm.
RY65-40-200A sử dụng hai vòng bi nằm trong thân ổ bi để đỡ rotor.
Một vòng bi nằm về phía cánh bơm, vòng còn lại nằm về phía khớp nối. Hai vòng bi phối hợp giúp giữ trục đúng tâm và hỗ trợ rotor quay ổn định ở tốc độ 2900 vòng/phút.
Nếu một vị trí vòng bi hoạt động không ổn định, toàn bộ cụm trục và cánh bơm đều có thể bị ảnh hưởng. Vì vậy, sự đồng bộ của hai vòng bi là yếu tố quan trọng trong kết cấu bơm.
Tính đồng bộ còn thể hiện ở cách hệ thống bôi trơn được bố trí phù hợp với từng vòng bi.
Vòng bi phía cánh bơm sử dụng dầu truyền nhiệt sạch để bôi trơn, trong khi vòng bi phía khớp nối sử dụng mỡ bôi trơn phù hợp.
Thân ổ bi, nắp ổ bi, phớt dầu và đường dẫn dầu phối hợp để duy trì chất bôi trơn tại đúng vị trí cần thiết.
Bộ phận làm kín của dòng RY sử dụng packing kết hợp với phớt dầu chịu nhiệt.
Packing đảm nhiệm việc hạn chế dầu nóng rò rỉ tại khu vực trục đi qua nắp bơm. Phớt dầu hỗ trợ kiểm soát chất bôi trơn và bảo vệ khu vực ổ bi.
Hai thành phần này không hoạt động riêng lẻ mà phối hợp với nhau để tạo thành một cụm làm kín thống nhất quanh trục.
Thân ổ bi là bộ phận giữ hai vòng bi, trục và các chi tiết liên quan ở đúng vị trí.
Nhờ kết cấu này, cụm rotor không bị tách rời thành nhiều bộ phận riêng biệt mà được bố trí thành một hệ thống cơ khí thống nhất phía sau thân bơm.
Điều này giúp việc căn chỉnh, kiểm tra và tháo lắp các chi tiết thuận tiện hơn.
Bơm và động cơ được kết nối thông qua khớp nối.
Khớp nối truyền chuyển động từ động cơ đến trục bơm, đồng thời yêu cầu hai trục phải được căn chỉnh đồng tâm. Khi độ đồng tâm được bảo đảm, cánh bơm, trục và vòng bi có điều kiện làm việc ổn định hơn.
Do đó, sự đồng bộ giữa phần truyền động và phần bơm có ảnh hưởng trực tiếp đến độ rung và tuổi thọ của các chi tiết quay.
Các linh kiện chính của dòng RY được bố trí theo từng cụm rõ ràng như cụm vỏ bơm, cụm rotor, cụm ổ bi và cụm làm kín.
Khi cần bảo dưỡng, người vận hành có thể tháo theo trình tự để kiểm tra cánh bơm, trục, vòng bi hoặc packing.
Cấu trúc theo cụm giúp việc xác định vị trí chi tiết và thay thế linh kiện thuận tiện hơn so với một hệ thống có các bộ phận bố trí rời rạc.
Với bộ thông số sử dụng của RY65-40-200A gồm lưu lượng 25 m³/h, cột áp 35 m, tốc độ quay 2900 vòng/phút và công suất 5,5 kW, khả năng vận hành không phụ thuộc vào một linh kiện duy nhất.
Cánh bơm tạo năng lượng cho dầu, trục truyền chuyển động, vòng bi giữ rotor ổn định, bộ phận làm kín kiểm soát rò rỉ và động cơ cung cấp công suất.
Chỉ khi các linh kiện phối hợp đúng với nhau, bơm mới có thể duy trì điểm làm việc ổn định.
Tính đồng bộ cao trong linh kiện của bơm dầu truyền nhiệt RY65-40-200A thể hiện ở sự liên kết chặt chẽ giữa thân bơm, cánh bơm, trục, hai vòng bi, hệ thống bôi trơn, packing, phớt dầu và khớp nối.
Các bộ phận được bố trí thành những cụm chức năng rõ ràng và phối hợp trực tiếp với nhau trong quá trình vận hành. Sự đồng bộ này giúp RY65-40-200A duy trì chuyển động ổn định, hạn chế rung, thuận tiện bảo dưỡng và đáp ứng tốt nhiệm vụ tuần hoàn dầu truyền nhiệt trong hệ thống.

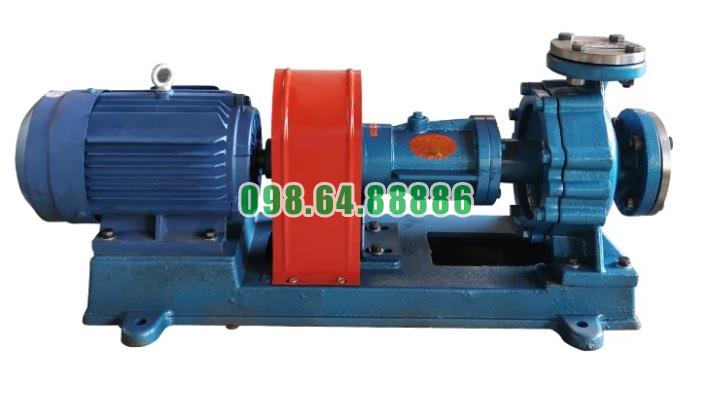

Máy bơm tuần hoàn dầu nóng RY65-40-200A Lưu lượng 25 m3/h, công suất 5.5 kW, cột áp 35 m
