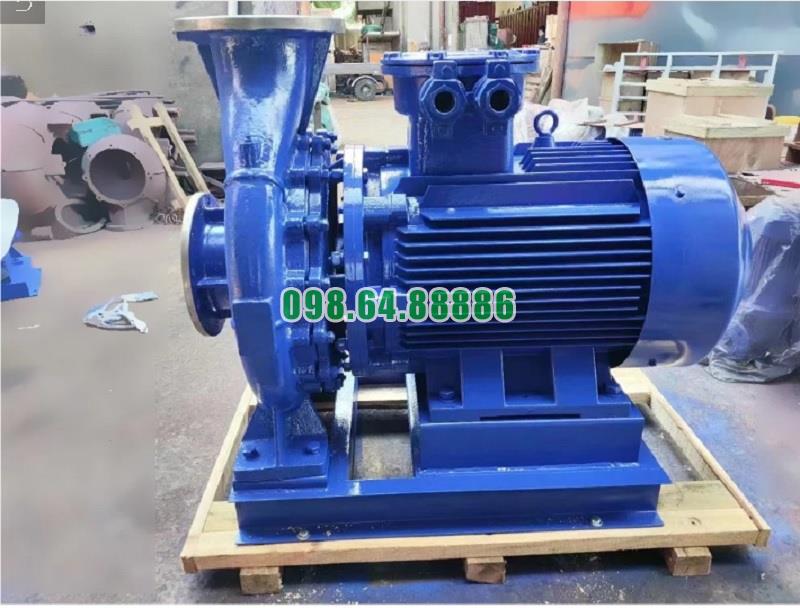

Bơm nước trục ngang SLW100-ISW100-100-I đẩy cao max 14m

Tải báo giá
• Mã SP
: SLW100-ISW100-100-I
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 96 - 192 m3/h hoặc 26.7 - 53.3 L/s, đẩy cao từ 10 - 14m, năng xuất 64 - 73%, động cơ 11 kw, tốc độ quay 2900 r/min, độ hút sâu 4.0 m, khối lượng 110 kg
Đang xử lý...


Thông tin sản phẩm

Bơm nước trục ngang SLW100-ISW100-100-I đẩy cao max 14m có nhiều ưu điểm nổi bật

Bơm nước trục ngang SLW100-ISW100-100-I với động cơ 11 kW được cấu tạo từ các thành phần chính như thân máy, cánh quạt, vỏ, phớt cơ khí và các bộ phận khác. Đây là thiết kế tiêu chuẩn cho dòng bơm ly tâm trục ngang, đảm bảo hoạt động hiệu quả và bền bỉ trong nhiều ứng dụng khác nhau. Dưới đây là chi tiết về từng bộ phận:

1. Thân máy (Pump Body)

  • Vai trò:
    • Là phần khung chính của bơm, giúp cố định các bộ phận như cánh bơm, trục bơm, phớt cơ khí và động cơ.
    • Chịu áp lực và bảo vệ các bộ phận bên trong khỏi tác động từ bên ngoài.
  • Chất liệu:
    • Thường được làm từ gang đúc hoặc thép không gỉ, có độ bền cao, chịu được áp lực và nhiệt độ lớn.

2. Cánh bơm (Impeller)

  • Vai trò:
    • Là bộ phận quay chính, tạo ra lực ly tâm để hút và đẩy nước từ tâm cánh bơm ra mép ngoài, chuyển nước đến ống xả.
  • Chất liệu:
    • Được làm từ hợp kim đồng, thép không gỉ hoặc nhựa chịu lực, phù hợp với môi trường bơm nước sạch hoặc có tính chất ăn mòn nhẹ.
  • Thiết kế:
    • Cánh bơm dạng kín, giúp tối ưu hóa hiệu suất, tăng áp lực nước và giảm tổn thất năng lượng.

3. Vỏ bơm (Pump Casing)

  • Vai trò:
    • Bao bọc toàn bộ phần cánh bơm và dẫn hướng dòng chảy từ ống hút đến ống xả.
    • Chịu áp lực nước trong quá trình bơm và bảo vệ các bộ phận bên trong.
  • Chất liệu:
    • Gang xám hoặc thép không gỉ, có khả năng chống ăn mòn và chịu được áp suất cao.

4. Phớt cơ khí (Mechanical Seal)

  • Vai trò:
    • Ngăn ngừa rò rỉ nước tại vị trí trục bơm xuyên qua thân máy.
    • Đảm bảo áp lực nước bên trong bơm không bị thất thoát, bảo vệ động cơ và các bộ phận bên trong.
  • Thiết kế:
    • Phớt cơ khí được làm từ carbon, gốm, hoặc silicon carbide, chịu được ma sát và nhiệt độ cao.
  • Ưu điểm:
    • Độ kín khít cao, tuổi thọ dài, dễ dàng bảo trì và thay thế.

5. Trục bơm (Pump Shaft)

  • Vai trò:
    • Kết nối động cơ với cánh bơm, truyền động lực từ động cơ để làm quay cánh bơm.
  • Chất liệu:
    • Thép không gỉ hoặc thép hợp kim, có độ cứng cao để chịu được lực xoắn và áp lực trong quá trình vận hành.

6. Động cơ (Motor)

  • Công suất: 11 kW, cung cấp năng lượng cần thiết để vận hành cánh bơm.
  • Tốc độ quay: 2900 vòng/phút, đảm bảo lực ly tâm mạnh để đạt lưu lượng và cột áp yêu cầu.
  • Hệ thống bảo vệ:
    • Bảo vệ quá tải và chống cháy nổ (nếu cần).
    • Tiêu chuẩn IE2 hoặc IE3 giúp tiết kiệm năng lượng.

7. Đế bơm (Pump Base)

  • Vai trò:
    • Là nền tảng cố định bơm và động cơ, giảm rung lắc và đảm bảo ổn định khi vận hành.
  • Chất liệu:
    • Thép hoặc gang đúc, có khả năng chịu tải cao.

8. Các bộ phận khác

  • Ống hút và ống xả:
    • Dẫn hướng dòng chảy vào và ra khỏi bơm, thường được kết nối trực tiếp với vỏ bơm.
    • Đường kính được thiết kế phù hợp để đảm bảo lưu lượng tối đa (192 m³/h).
  • Vòng bi (Bearings):
    • Hỗ trợ trục bơm, giúp giảm ma sát và đảm bảo trục quay ổn định.
  • Bu lông và ốc vít:
    • Dùng để cố định các bộ phận của bơm, đảm bảo kết cấu chắc chắn và dễ tháo lắp khi bảo trì

Bơm nước trục ngang SLW100-ISW100-100-I đẩy cao max 14m được áp dụng để xử lý chất lỏng hóa học dễ cháy nổ trong nhiều lĩnh vực công nghiệp

Bơm nước trục ngang SLW100-ISW100-100-I, với khả năng đẩy cao tối đa 14m, động cơ 11 kW, và thiết kế ưu việt, là một giải pháp lý tưởng để xử lý các chất lỏng hóa học dễ cháy nổ trong nhiều ngành công nghiệp. Dưới đây là chi tiết về ứng dụng, lợi ích và các lưu ý khi sử dụng loại bơm này trong môi trường nhạy cảm như vậy.

1. Tính năng đặc biệt của SLW100-ISW100-100-I trong xử lý chất lỏng dễ cháy nổ

1.1 Vật liệu chống ăn mòn và chịu áp lực

  • Thân bơm: Làm từ gang hoặc thép không gỉ, tùy chọn vật liệu như inox 316 hoặc hợp kim chống ăn mòn để đáp ứng các yêu cầu khắt khe khi xử lý hóa chất.
  • Cánh bơm: Cánh bơm bằng inox hoặc composite chịu được áp lực cao và chống ăn mòn, đặc biệt quan trọng với chất lỏng dễ cháy hoặc có tính ăn mòn mạnh.
  • Trục bơm: Được làm từ hợp kim chất lượng cao, tăng khả năng chịu tải và độ bền trong môi trường khắc nghiệt.

1.2 Thiết kế an toàn

  • Phớt cơ khí kín: Đảm bảo không rò rỉ chất lỏng, giảm nguy cơ gây cháy nổ khi vận hành.
  • Động cơ chống cháy nổ: Động cơ có thể được nâng cấp với các tiêu chuẩn chống cháy nổ (Explosion-proof motors) để đảm bảo an toàn trong môi trường nguy hiểm.
  • Tích hợp hệ thống bảo vệ: Bơm có thể kết hợp với cảm biến áp suất và nhiệt độ để phát hiện sớm các bất thường.

1.3 Hiệu suất vượt trội

  • Cột áp 14m: Đáp ứng tốt nhu cầu đẩy chất lỏng trong các hệ thống đường ống trung bình và ngắn.
  • Lưu lượng lớn: Với lưu lượng tối đa 192 m³/h, bơm phù hợp cho các quy trình yêu cầu xử lý nhanh và khối lượng lớn.

2. Ứng dụng trong các lĩnh vực công nghiệp

2.1 Ngành hóa chất

  • Xử lý hóa chất dễ cháy: Bơm được sử dụng để vận chuyển các loại hóa chất như xăng, dầu, axeton, benzen, và các dung môi hữu cơ khác.
  • Pha trộn và tuần hoàn: Được sử dụng trong quá trình pha trộn hoặc tuần hoàn hóa chất trong các nhà máy sản xuất hóa chất.
  • Xử lý nước thải hóa chất: Vận chuyển nước thải chứa hóa chất dễ cháy đến các hệ thống xử lý.

2.2 Ngành dầu khí

  • Vận chuyển xăng, dầu: Bơm xử lý an toàn các sản phẩm dầu khí, kể cả trong các khu vực nguy cơ cháy nổ cao như bến cảng, kho bãi và nhà máy lọc dầu.
  • Xử lý khí ngưng tụ: Dùng để bơm các hợp chất lỏng thu được từ quá trình hóa lỏng khí tự nhiên (LNG).

2.3 Công nghiệp sơn và mực in

  • Vận chuyển dung môi: Các dung môi như toluen, MEK (methyl ethyl ketone) và các hợp chất hữu cơ khác được vận chuyển an toàn bằng bơm SLW100-ISW100-100-I.
  • Hệ thống pha trộn: Bơm cung cấp lưu lượng ổn định cho quá trình pha trộn sơn, mực in trong các nhà máy sản xuất.

2.4 Ngành dược phẩm

  • Sản xuất hóa chất dược liệu: Bơm được dùng để vận chuyển các chất lỏng dễ bay hơi, dễ cháy, đảm bảo vệ sinh và an toàn.
  • Pha chế dung môi: Hỗ trợ vận chuyển các dung môi nhạy cảm được sử dụng trong các phòng thí nghiệm hoặc nhà máy dược phẩm.

2.5 Công nghiệp thực phẩm

  • Xử lý cồn ethanol: Bơm vận chuyển ethanol hoặc các dung dịch chứa cồn, đặc biệt trong sản xuất đồ uống có cồn hoặc chất phụ gia thực phẩm.
  • Hệ thống tuần hoàn: Đảm bảo lưu thông ổn định các chất lỏng dễ cháy trong quy trình sản xuất thực phẩm.

3. Lợi ích khi sử dụng bơm SLW100-ISW100-100-I

3.1 An toàn cao

  • Thiết kế kín hoàn toàn giúp ngăn rò rỉ, giảm nguy cơ cháy nổ, đặc biệt quan trọng trong các ngành xử lý hóa chất dễ cháy.
  • Có thể nâng cấp với động cơ chống cháy nổ theo các tiêu chuẩn quốc tế như ATEX, IECEx.

3.2 Hiệu suất ổn định

  • Bơm có khả năng vận hành liên tục, đáp ứng yêu cầu của các hệ thống sản xuất công nghiệp cường độ cao.
  • Cánh bơm tối ưu giúp tăng hiệu quả đẩy và vận chuyển chất lỏng.

3.3 Độ bền và tuổi thọ cao

  • Vật liệu chống ăn mòn đảm bảo bơm hoạt động bền bỉ trong môi trường khắc nghiệt.
  • Thiết kế đơn giản giúp dễ bảo trì và thay thế linh kiện khi cần.

3.4 Tiết kiệm chi phí vận hành

  • Hiệu suất động cơ cao và thiết kế giảm thiểu tiêu hao năng lượng, giúp giảm chi phí vận hành.

4. Lưu ý khi sử dụng trong xử lý chất lỏng dễ cháy nổ

4.1 Lựa chọn đúng loại bơm

  • Kiểm tra thông số kỹ thuật và vật liệu bơm để đảm bảo phù hợp với tính chất của chất lỏng được xử lý.
  • Sử dụng động cơ chống cháy nổ trong các khu vực nguy hiểm.

4.2 Lắp đặt và vận hành đúng cách

  • Hệ thống nối đất: Đảm bảo bơm và hệ thống đường ống được nối đất đúng quy chuẩn để tránh phát sinh tia lửa điện.
  • Kiểm soát áp suất: Lắp đặt van giảm áp và thiết bị cảm biến để ngăn ngừa tình trạng quá tải.
  • Hệ thống thông gió: Đảm bảo khu vực lắp đặt bơm được thông gió tốt để giảm nguy cơ tích tụ hơi hóa chất.

4.3 Bảo dưỡng định kỳ

  • Kiểm tra phớt cơ khí, cánh bơm và trục bơm để đảm bảo bơm luôn trong trạng thái hoạt động tốt.
  • Làm sạch và kiểm tra đường ống để tránh tắc nghẽn hoặc ăn mòn gây rò rỉ.

Bơm nước trục ngang SLW100-ISW100-100-I là một lựa chọn lý tưởng cho việc xử lý chất lỏng hóa học dễ cháy nổ trong nhiều lĩnh vực công nghiệp. Với khả năng đẩy cao 14m, lưu lượng 192 m³/h, và thiết kế an toàn, bơm không chỉ đáp ứng yêu cầu vận hành mà còn đảm bảo độ tin cậy và an toàn cao. Để tối ưu hiệu quả và tuổi thọ bơm, cần lựa chọn đúng loại bơm, đảm bảo lắp đặt đúng kỹ thuật và duy trì bảo dưỡng định kỳ

Điều kiện làm việc bơm nước trục ngang SLW100-ISW100-100-I đẩy cao max 14m


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa.

Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

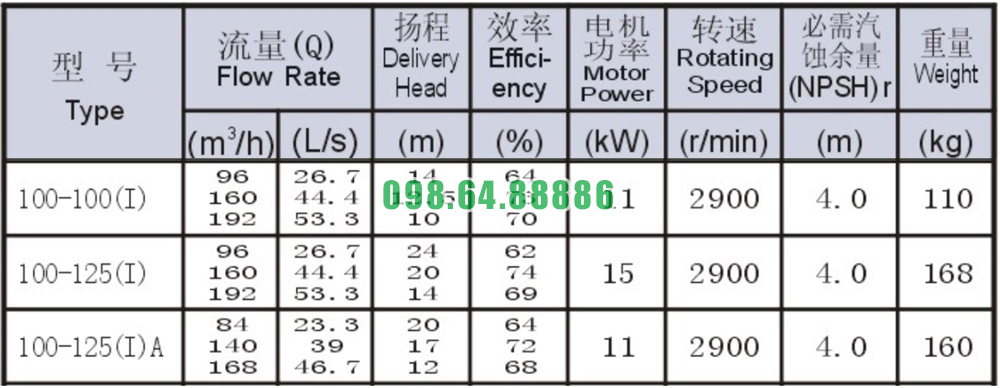

Bảng thông số kỹ thuật bơm nước trục ngang SLW100-ISW100-100-I đẩy cao max 14m


Đường cong hiệu suất bơm nước trục ngang SLW100-ISW100-100-I đẩy cao max 14m

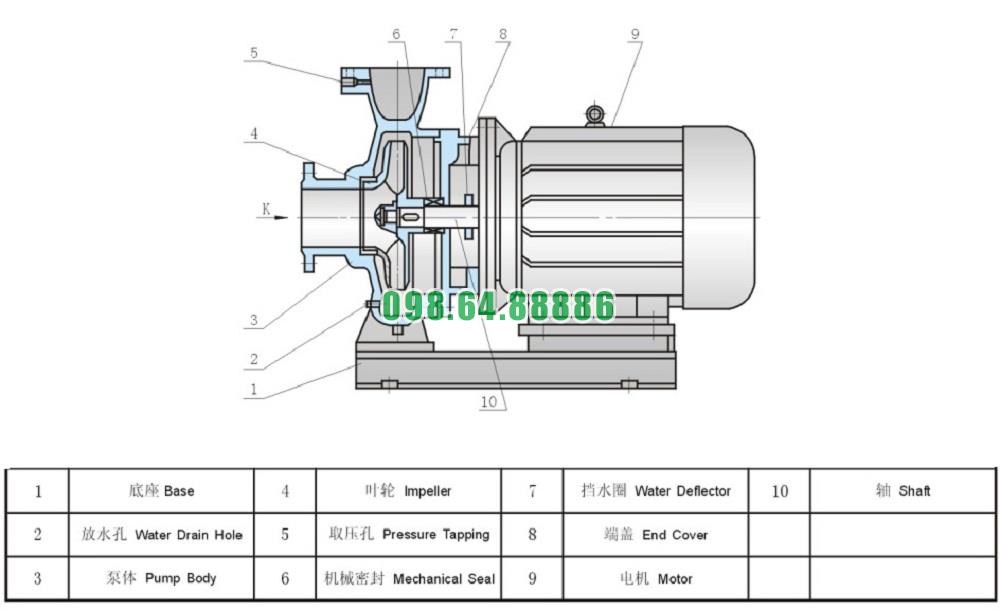

Bản vẽ cấu tạo và kích thước bơm nước trục ngang SLW100-ISW100-100-I đẩy cao max 14m
