Bơm nước trục ngang SLW100-ISW100-250 hút sâu 4.0m bao gồm máy bơm, động cơ và đế
Bơm nước trục ngang SLW100-ISW100-250 là thiết bị tích hợp hoàn chỉnh, bao gồm máy bơm, động cơ và đế bơm, được thiết kế để đảm bảo hiệu suất hút sâu tối đa 4.0m. Thiết kế này mang lại sự linh hoạt và hiệu quả trong các ứng dụng công nghiệp và dân dụng.
1. Cấu tạo chính
1.1. Máy bơm (Pump Unit):
- Thân bơm:
- Được chế tạo từ gang đúc hoặc thép không gỉ, chịu lực và chống ăn mòn tốt.
- Thiết kế khí động học đảm bảo dòng chảy mượt mà, giảm tổn thất áp suất.
- Cánh bơm:
- Làm từ thép không gỉ hoặc hợp kim đồng, tối ưu hóa lực ly tâm để nâng cao khả năng hút và đẩy nước.
- Buồng bơm:
- Được thiết kế kín, giảm thiểu hiện tượng rò rỉ và đảm bảo áp lực trong suốt quá trình hút nước.
1.2. Động cơ (Motor Unit):
- Công suất 37 kW:
- Cung cấp năng lượng mạnh mẽ để vận hành bơm, đảm bảo lưu lượng tối đa 130 m³/h và cột áp lên đến 87m.
- Tốc độ quay 2900 vòng/phút:
- Đảm bảo hiệu suất ổn định và khả năng hút sâu hiệu quả từ độ sâu 4.0m.
- Động cơ chống rung và ồn:
- Giảm tiếng ồn và rung động, đảm bảo vận hành êm ái trong thời gian dài.
1.3. Đế bơm (Pump Base):
- Chất liệu bền bỉ:
- Làm từ thép hoặc gang đúc, chịu lực tốt và đảm bảo độ ổn định của toàn bộ hệ thống.
- Tích hợp giảm chấn:
- Giảm thiểu rung động từ động cơ và máy bơm, giúp tăng tuổi thọ thiết bị.
- Dễ lắp đặt:
- Thiết kế chuẩn hóa, dễ dàng cố định trên các bề mặt khác nhau, kể cả trong môi trường hạn chế về không gian.
2. Hiệu suất hút sâu
- Khả năng hút sâu đến 4.0m:
- Phù hợp cho các hệ thống lấy nước từ bể chứa, ao hồ, hoặc các nguồn nước có mực nước thấp.
- Thiết kế chống tụ khí:
- Buồng bơm được thiết kế đặc biệt để giảm hiện tượng tụ khí, cải thiện khả năng hút sâu và duy trì hiệu suất liên tục
Bơm nước trục ngang SLW100-ISW100-250 hút sâu 4.0m ứng dụng khi điều áp chữa cháy, vận chuyển xa, sưởi ấm, thông gió
Bơm nước trục ngang SLW100-ISW100-250 với khả năng hút sâu 4.0m, cột áp tối đa 87m, và lưu lượng lên tới 130 m³/h, được thiết kế đáp ứng đa dạng các nhu cầu trong các lĩnh vực điều áp chữa cháy, vận chuyển chất lỏng ở khoảng cách xa, sưởi ấm, và hệ thống thông gió. Dưới đây là chi tiết cách ứng dụng bơm trong các lĩnh vực này:
1. Ứng dụng trong điều áp chữa cháy
1.1. Cấp nước cho hệ thống chữa cháy
- Tăng áp lực nước:
- Bơm SLW100-ISW100-250 cung cấp áp lực mạnh, đảm bảo nước được đẩy đến các tầng cao hoặc khoảng cách xa trong hệ thống chữa cháy.
- Khả năng hút sâu 4.0m:
- Hút nước từ các bể chứa ngầm hoặc hồ nước để cấp nước nhanh chóng cho hệ thống chữa cháy khi có sự cố.
1.2. Đảm bảo hiệu quả chữa cháy
- Hệ thống chữa cháy sprinkler:
- Đáp ứng nhu cầu cấp nước liên tục cho hệ thống phun nước tự động.
- Hỗ trợ vòi chữa cháy:
- Cung cấp áp lực đủ mạnh để đẩy nước qua các vòi chữa cháy cầm tay, đảm bảo phun xa và đều.
1.3. Lợi ích khi dùng trong chữa cháy
- Độ bền cao, chịu được áp suất lớn khi vận hành liên tục trong thời gian dài.
- Vận hành êm, giảm rung lắc, phù hợp với các tòa nhà lớn và hệ thống chữa cháy phức tạp.
2. Ứng dụng trong vận chuyển xa
2.1. Cấp nước ở khoảng cách lớn
- Cung cấp nước cho nhà máy hoặc khu vực xa nguồn cấp:
- Khả năng vận chuyển nước với lưu lượng lớn và áp lực mạnh, phù hợp cho các khu công nghiệp hoặc nông thôn nơi nguồn cấp nước ở xa.
- Hệ thống cấp nước đô thị:
- Đẩy nước qua các đường ống dài để cung cấp nước sạch đến các khu dân cư hoặc khu vực xa nguồn nước.
2.2. Ứng dụng trong công nghiệp
- Cung cấp nước làm mát:
- Vận chuyển nước làm mát từ hồ chứa đến các thiết bị sản xuất công nghiệp.
- Tuần hoàn nước:
- Duy trì dòng chảy liên tục trong các hệ thống tuần hoàn ở khoảng cách lớn.
2.3. Lợi ích khi vận chuyển xa
- Tiết kiệm năng lượng nhờ hiệu suất cao, đảm bảo giảm tổn thất áp lực trên đường ống.
- Chống mài mòn và bền bỉ, hoạt động ổn định trong môi trường vận hành khắc nghiệt.
3. Ứng dụng trong hệ thống sưởi ấm
3.1. Cấp nước nóng cho hệ thống sưởi
- Hệ thống sưởi trong tòa nhà:
- Đẩy nước nóng từ lò hơi hoặc bộ gia nhiệt đến các khu vực cần cấp nhiệt trong tòa nhà hoặc nhà xưởng.
- Sưởi ấm khu vực lớn:
- Đáp ứng nhu cầu cấp nước nóng cho các khu vực rộng lớn như bệnh viện, khách sạn, hoặc trung tâm thương mại.
3.2. Hệ thống điều hòa nhiệt độ
- Kết hợp với hệ thống HVAC:
- Cung cấp nước tuần hoàn trong hệ thống sưởi và làm mát của điều hòa trung tâm.
3.3. Lợi ích trong hệ thống sưởi ấm
- Vận hành ổn định ở nhiệt độ cao, chịu được áp lực và nhiệt trong thời gian dài.
- Tiết kiệm năng lượng, đảm bảo hiệu quả truyền nhiệt tối ưu.
4. Ứng dụng trong hệ thống thông gió
4.1. Hỗ trợ hệ thống làm mát
- Làm mát không gian:
- Bơm nước vào các tháp giải nhiệt để hỗ trợ hệ thống thông gió làm mát trong các khu vực sản xuất hoặc tòa nhà lớn.
- Tăng hiệu quả thông gió:
- Cung cấp nước làm mát cho các bộ trao đổi nhiệt trong hệ thống thông gió.
4.2. Hệ thống phun sương làm mát
- Ứng dụng trong không gian mở:
- Cung cấp nước áp lực cao cho hệ thống phun sương, giúp giảm nhiệt độ không gian trong môi trường nóng.
- Làm mát thiết bị:
- Hỗ trợ phun nước làm mát cho các thiết bị công nghiệp trong nhà xưởng.
4.3. Lợi ích trong thông gió
- Khả năng vận hành êm, giảm tiếng ồn trong hệ thống.
- Đáp ứng nhu cầu tuần hoàn nước lớn, đảm bảo duy trì hiệu quả làm mát.
5. Lợi ích tổng quan khi sử dụng SLW100-ISW100-250
- Hiệu suất cao: Đáp ứng đa dạng các nhu cầu về lưu lượng lớn và áp lực cao, phù hợp với nhiều lĩnh vực.
- Tiết kiệm năng lượng: Động cơ 37 kW hiệu suất cao giúp giảm chi phí vận hành.
- Bền bỉ và đáng tin cậy: Thiết kế chống mài mòn, chịu được áp lực và môi trường khắc nghiệt.
- Dễ bảo trì: Cấu trúc đơn giản, dễ dàng kiểm tra và thay thế linh kiện khi cần thiết.
6. Lưu ý khi vận hành trong các ứng dụng trên
- Kiểm tra định kỳ: Đảm bảo bơm và hệ thống vận hành ổn định, không bị rò rỉ hoặc quá tải.
- Lựa chọn đúng môi trường sử dụng: Sử dụng bơm với các chất lỏng sạch hoặc tương tự nước để bảo vệ cánh bơm và các bộ phận bên trong.
- Điều chỉnh van và áp lực: Sử dụng van điều chỉnh để duy trì áp lực phù hợp với từng ứng dụng cụ thể.
Bơm nước trục ngang SLW100-ISW100-250 là lựa chọn lý tưởng cho các ứng dụng điều áp chữa cháy, vận chuyển xa, sưởi ấm, và thông gió nhờ khả năng hút sâu, đẩy cao, và vận hành ổn định. Sử dụng đúng cách và bảo trì thường xuyên sẽ đảm bảo hiệu quả tối đa và tuổi thọ lâu dài của thiết bị

Điều kiện làm việc bơm nước trục ngang SLW100-ISW100-250 hút sâu 4.0m
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

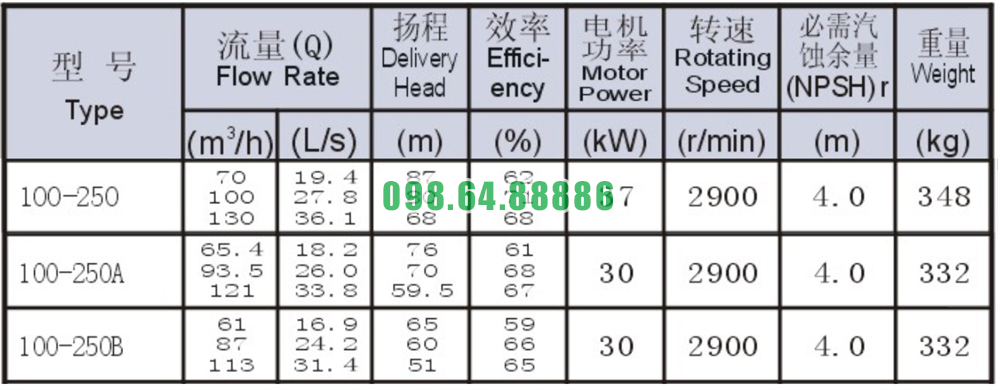

Bảng thông số kỹ thuật bơm nước trục ngang SLW100-ISW100-250 hút sâu 4.0m

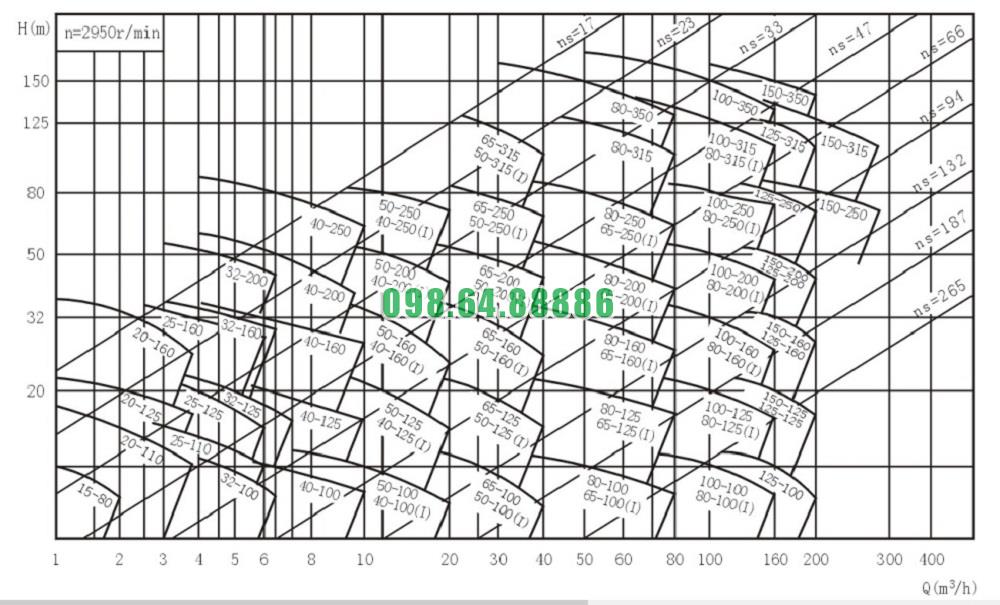

Đường cong hiệu suất bơm nước trục ngang SLW100-ISW100-250 hút sâu 4.0m

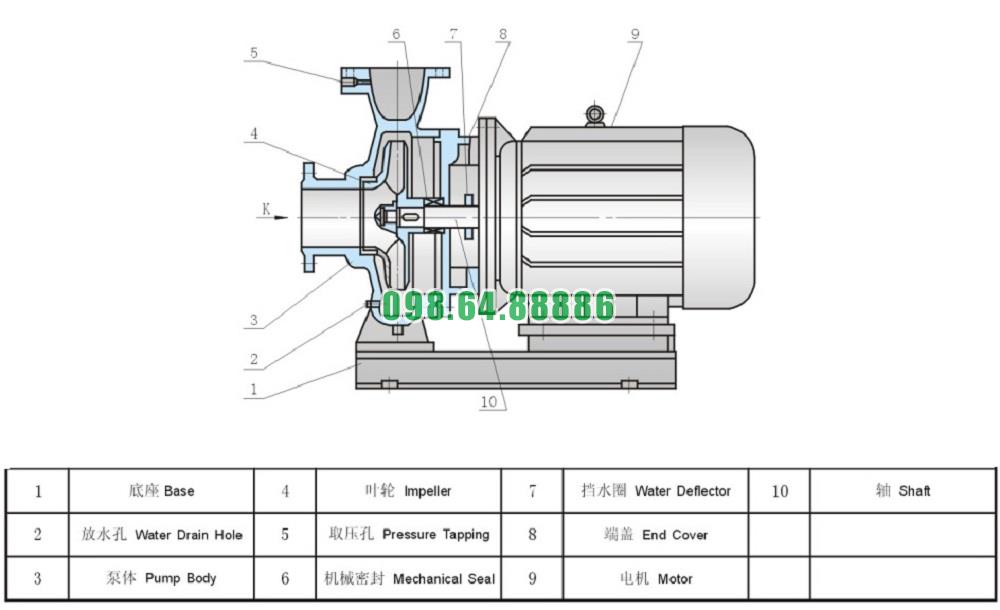

Bản vẽ cấu tạo và kích thước bơm nước trục ngang SLW100-ISW100-250 hút sâu 4.0m
