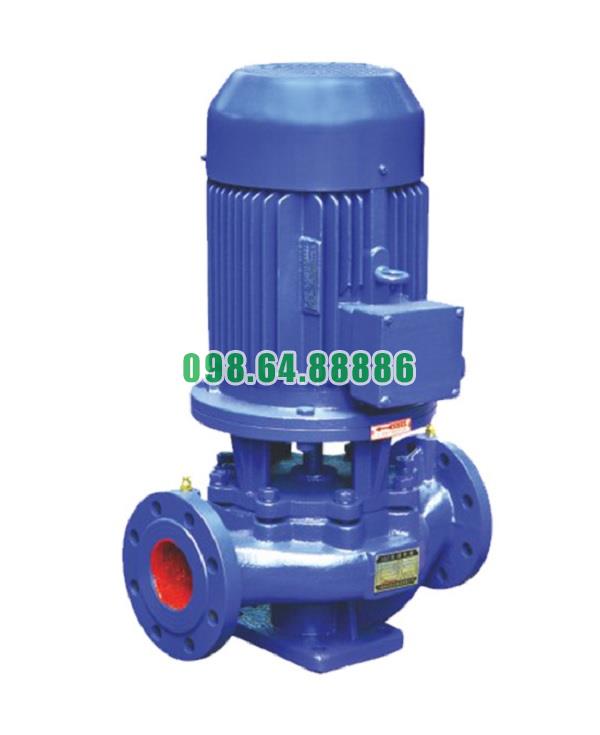

Máy bơm booster inline, bơm trục đứng ISG80-200B, IRG80-200B 15kw, 43m3, 60m

Nguyên lý bảo vệ động cơ của bơm booster inline model IRG80-200B

1. Bảo vệ quá tải bằng rơ-le nhiệt

• Khi bơm làm việc quá tải (do tắc nghẽn đường ống, chất lỏng có độ nhớt cao hoặc lưu lượng vượt mức), dòng điện động cơ tăng cao.

• Rơ-le nhiệt sẽ cảm biến sự gia tăng dòng điện và ngắt nguồn khi nhiệt độ cuộn dây vượt quá giới hạn cho phép.

• Cơ chế này ngăn ngừa cháy động cơ, bảo vệ an toàn cho cả bơm và hệ thống điện.

2. Bảo vệ mất pha và lệch pha

• Động cơ 3 pha của IRG80-200B yêu cầu nguồn điện cân bằng.

• Nếu mất 1 pha hoặc điện áp lệch quá 10%, động cơ có thể quay yếu, phát nhiệt mạnh và nhanh hỏng.

• Bộ bảo vệ mất pha/lệch pha sẽ tự động ngắt nguồn khi phát hiện bất thường, tránh hư hỏng cuộn dây.

3. Bảo vệ chống kẹt trục – quá dòng tức thời

• Trong trường hợp bơm bị kẹt cánh, vật rắn lọt vào hoặc phớt cơ khí bó cứng, dòng điện sẽ tăng đột ngột.

• Bộ bảo vệ quá dòng tức thời (MCB/MCCB) sẽ cắt điện ngay lập tức, ngăn chặn tình trạng cháy động cơ.

4. Bảo vệ quá nhiệt cuộn dây

• Động cơ của IRG80-200B được quấn bằng dây đồng cách điện cấp F (155°C).

• Một số phiên bản được tích hợp cảm biến nhiệt PT100/PTC trong cuộn dây. Khi nhiệt độ vượt ngưỡng, hệ thống điều khiển sẽ phát tín hiệu cảnh báo hoặc ngắt điện.

• Điều này đảm bảo động cơ hoạt động bền bỉ, ngay cả khi làm việc trong môi trường nhiệt độ cao.

5. Bảo vệ chống rò rỉ điện – tiếp địa an toàn

• Vỏ động cơ đạt chuẩn IP55, kết hợp hệ thống nối đất giúp giảm thiểu rủi ro điện giật.

• Bộ ELCB/RCD (thiết bị chống rò điện) có thể được lắp kèm, tự động ngắt điện nếu phát hiện dòng rò >30mA.

• Cơ chế này đặc biệt quan trọng trong môi trường ẩm ướt hoặc nhà máy chế biến thực phẩm.

6. Bảo vệ nhờ hệ thống biến tần (tùy chọn)

• Khi bơm IRG80-200B được vận hành cùng biến tần, động cơ sẽ có thêm lớp bảo vệ:

  • Giới hạn dòng khởi động, tránh sốc điện.

  • Tự động giảm tốc hoặc dừng khi mất nước, khô bơm.

  • Cảnh báo khi tần số/dòng điện vượt mức cho phép.

Nguyên lý bảo vệ động cơ của bơm booster inline model IRG80-200B là sự kết hợp giữa các thiết bị điện (rơ-le nhiệt, MCB/MCCB, bộ mất pha, ELCB) và thiết kế động cơ đạt chuẩn IP55, cách điện F. Nhờ đó, động cơ được bảo vệ toàn diện trước quá tải, quá nhiệt, mất pha, kẹt trục hay rò điện, giúp hệ thống vận hành an toàn, tin cậy và bền bỉ trong môi trường công nghiệp

Ứng dụng bơm booster inline model IRG80-200B trong tăng áp dây chuyền sản xuất

Duy trì áp lực ổn định cho hệ thống sản xuất

Trong các nhà máy, đặc biệt là ngành thực phẩm, dệt nhuộm, dược phẩm và hóa chất, nhiều công đoạn sản xuất yêu cầu áp suất nước hoặc chất lỏng ổn định để đảm bảo chất lượng sản phẩm. Bơm booster inline model IRG80-200B với thiết kế trục đứng, cánh bơm ly tâm đồng trục giúp duy trì áp lực không đổi trong đường ống, hạn chế dao động áp lực gây ảnh hưởng đến quá trình sản xuất.

Đáp ứng nhu cầu lưu lượng liên tục và chính xác

Các dây chuyền sản xuất hoạt động 24/7 đòi hỏi hệ thống bơm có khả năng làm việc liên tục mà không giảm hiệu suất. Bơm IRG80-200B được thiết kế cho lưu lượng lớn, cột áp ổn định, đáp ứng đồng thời nhiều điểm tiêu thụ mà vẫn giữ áp lực cần thiết. Đây là yếu tố quan trọng để tránh tình trạng thiếu áp cục bộ hoặc ngừng dây chuyền ngoài ý muốn.

Tích hợp dễ dàng với hệ thống điều khiển tự động

Bơm IRG80-200B có thể kết hợp với biến tần, cảm biến áp suất và tủ điều khiển PLC, cho phép điều chỉnh tốc độ động cơ theo nhu cầu thực tế. Khi dây chuyền cần nhiều nước, bơm tự động tăng công suất; khi nhu cầu giảm, bơm hạ tốc độ để tiết kiệm điện. Điều này mang lại hiệu quả tiết kiệm năng lượng đáng kể và kéo dài tuổi thọ thiết bị.

Độ bền cao trong môi trường công nghiệp

Với cấu tạo bằng gang đúc phủ epoxy hoặc inox, trục và cánh bơm bằng thép hợp kim chống mài mòn, cùng phớt cơ khí kín khít, bơm booster IRG80-200B vận hành bền bỉ trong điều kiện khắc nghiệt như nhiệt độ cao, độ ẩm lớn, chất lỏng có tính ăn mòn nhẹ. Điều này giúp giảm thiểu thời gian dừng máy bảo trì và nâng cao hiệu quả sản xuất.

Ứng dụng thực tế trong các ngành

• Ngành thực phẩm – đồ uống: cấp nước sạch, nước nóng cho nấu, rửa hoặc khử trùng.

• Ngành dệt nhuộm: duy trì áp lực ổn định cho các công đoạn nhuộm, giặt, xả vải.

• Ngành hóa chất: bơm dung dịch có tính chất đặc biệt với áp lực kiểm soát chính xác.

• Ngành dược phẩm: cấp nước tinh khiết cho các dây chuyền sản xuất thuốc và thiết bị y tế.

Bơm booster inline model IRG80-200B là giải pháp lý tưởng để tăng áp trong dây chuyền sản xuất công nghiệp nhờ khả năng vận hành liên tục, áp lực ổn định, dễ tích hợp hệ thống điều khiển và độ bền cao. Việc ứng dụng thiết bị này không chỉ đảm bảo chất lượng sản phẩm mà còn góp phần tiết kiệm năng lượng, giảm chi phí bảo trì và nâng cao hiệu suất toàn bộ hệ thống

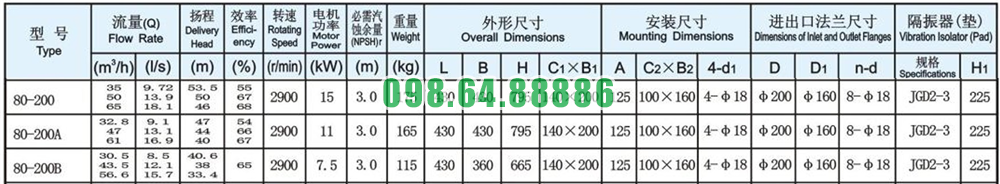

Thông số kỹ thuật và kích thước bơm model ISG80-200B

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG80-200B

Đường cong hiệu suất bơm model ISG80-200B

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG80-200B

Phụ kiện và kích thước lắp đặt bơm model ISG80-200B

Phương thức lắp đặt bơm model ISG80-200B
