Việc lắp đặt đúng kỹ thuật đóng vai trò quyết định đến hiệu suất, tuổi thọ và độ ổn định của bơm. Với bơm cấp nước trục đứng model ISG80-200, IRG80-200, tuân thủ các điều kiện lắp đặt tối ưu không chỉ giúp bơm hoạt động êm ái mà còn giảm thiểu nguy cơ hư hỏng và tiết kiệm chi phí vận hành về lâu dài.
Khoảng cách tối thiểu giữa bơm và bể chứa đầu vào: nên càng ngắn càng tốt để giảm tổn thất hút.
Tránh lắp đặt ở điểm cao hơn mực nước hút nếu bơm không phải loại tự mồi.
Ưu tiên lắp tại điểm trung tâm giữa đầu hút và đầu đẩy của hệ thống phân phối nước.
Mặt nền phải phẳng, không rung lắc, chịu lực tốt để tránh cộng hưởng rung động trong quá trình vận hành.
Không gian xung quanh cần đảm bảo luồng lưu thông không khí tốt để tản nhiệt động cơ, nhất là khi bơm hoạt động liên tục.
Tránh lắp đặt trong hố sâu hoặc nơi dễ ngập nước.
Bơm ISG80-200 và IRG80-200 được thiết kế theo phương thẳng đứng. Trục động cơ phải song song với phương thẳng đứng của mặt sàn.
Đường hút và xả cần được kết nối đúng chiều theo mũi tên chỉ hướng dòng chảy trên thân bơm.
Đường hút không nên cao hơn quá nhiều so với mặt nước (khuyến nghị < 4m với loại thường).
Đầu xả cần lắp van một chiều và van chặn ngay sau miệng ra để dễ bảo trì và chống nước ngược.
Đường ống nên được lắp mượt, đều, ít co gấp, tránh tạo xoáy hay tích tụ khí.
Tại điểm cao nhất của hệ thống đường ống nên có van xả khí tự động hoặc van tay.
Cần có đế bơm thép hoặc bệ bê tông riêng, đi kèm bu lông neo chôn sẵn để cố định bơm.
Bơm phải được căn chỉnh đồng tâm tuyệt đối với trục động cơ, tránh mòn bạc đạn hoặc gãy trục sau thời gian dài vận hành.
Nên chèn lớp cao su giảm rung giữa đế bơm và nền để giảm truyền rung sang kết cấu nhà xưởng.
Lắp đặt đồng hồ áp suất tại đầu vào và đầu ra để giám sát áp lực làm việc.
Lắp van xả khí và van xả cặn tại vị trí thấp nhất hệ thống để bảo trì định kỳ.
Nguồn cấp phải phù hợp với thông số động cơ 3 pha hoặc 1 pha tùy chọn của bơm.
Dây điện và aptomat phải đúng công suất (động cơ ISG80-200 thường từ 5.5kW đến 15kW tùy cấu hình).
Khuyến nghị sử dụng biến tần, rơ-le nhiệt, cảm biến áp suất để điều khiển bơm tự động theo lưu lượng tiêu thụ.
Có thể kết nối với tủ điện trung tâm hoặc hệ thống giám sát SCADA.
Nhiệt độ môi trường không nên vượt quá 40°C, tránh đặt gần nguồn nhiệt lớn.
Không lắp bơm trong môi trường có bụi kim loại, hơi hóa chất ăn mòn nếu không có biện pháp bảo vệ đặc biệt.
Dù bơm có thể chịu nước tạt nhẹ (chuẩn IP55), nhưng vẫn nên lắp mái che hoặc hộp bảo vệ để tăng tuổi thọ, hạn chế ăn mòn động cơ.
Việc đảm bảo điều kiện lắp đặt tối ưu cho bơm cấp nước trục đứng model ISG80-200, IRG80-200 không chỉ góp phần tăng hiệu suất vận hành mà còn bảo vệ thiết bị khỏi những rủi ro do lắp sai kỹ thuật. Từ vị trí lắp đặt, hướng đường ống, đế bơm, thiết bị hỗ trợ đến điều kiện môi trường xung quanh – tất cả đều cần được tính toán kỹ lưỡng. Một hệ thống được thiết kế và lắp đặt đúng chuẩn sẽ tiết kiệm đáng kể chi phí bảo trì và vận hành, đồng thời bảo đảm độ ổn định dài hạn cho toàn bộ hệ thống cấp nước
Thân bơm là bộ khung chính bao bọc toàn bộ cụm thuỷ lực bên trong, thường được chế tạo từ gang FC200 hoặc inox 304 tùy phiên bản. Buồng công tác được thiết kế theo dạng hình trụ đứng, giúp dẫn hướng dòng nước từ đầu hút lên đầu đẩy theo phương thẳng đứng, đảm bảo dòng chảy liên tục, ít tổn thất áp lực.
Phần thân gồm hai khoang: khoang hút ở đáy và khoang đẩy phía trên. Giữa hai khoang là vị trí lắp cánh bơm và cụm trục quay.
Cánh bơm là bộ phận tạo áp lực cho dòng nước thông qua nguyên lý lực ly tâm. Trong model ISG80-200, IRG80-200, cánh bơm thường là dạng cánh kín (closed impeller), đúc từ đồng thau, gang chịu mài mòn hoặc inox.
Cánh bơm được cố định chắc chắn trên trục quay. Khi động cơ khởi động, cánh quay tạo lực hút tại tâm và lực đẩy ly tâm ra mép ngoài, giúp nước di chuyển từ đầu hút lên đầu đẩy. Số lượng cánh thường từ 5–7 lá cong theo hướng dòng chảy.
Trục bơm là thành phần truyền chuyển động từ động cơ đến cánh bơm. Trục được làm bằng thép không gỉ 2Cr13 hoặc inox 304, có khả năng chịu xoắn cao và chống ăn mòn.
Trục được lắp xuyên qua toàn bộ chiều cao của buồng công tác, đầu dưới lắp với cánh bơm, đầu trên được nối khớp trục với động cơ. Độ chính xác đồng tâm của trục cực kỳ quan trọng nhằm giảm rung động và tăng tuổi thọ bạc đạn.
Trục bơm được đỡ bằng hai bộ bạc đạn – một ở đầu trên gần động cơ và một ở đáy bơm. Các vòng bi này thường là loại vòng bi cầu chịu lực hướng trục và hướng kính, có phớt chắn bụi tích hợp để chống rò rỉ dầu mỡ.
Vòng bi được lắp trong ổ đỡ kim loại cố định, được bôi trơn bằng mỡ chịu nhiệt, giúp trục quay trơn tru, không phát sinh ma sát lớn.
Phớt cơ khí là bộ phận ngăn nước rò rỉ từ buồng bơm ra ngoài tại vị trí trục xuyên qua thân bơm. Đây là vị trí dễ tổn thương nhất do có sự tiếp xúc giữa phần quay (trục) và phần đứng yên (thân bơm).
Phớt được chế tạo từ vật liệu Carbon–Ceramic hoặc SiC–SiC, lò xo inox, đệm EPDM hoặc Viton tùy môi chất. Phớt lắp ở ngay phần trên thân bơm, tiếp giáp với khớp trục động cơ.
Hệ thống gioăng cao su bố trí ở các mặt bích, vị trí ghép nối giữa thân trên – thân dưới và tại cụm phớt. Gioăng giúp ngăn rò rỉ nước, bảo vệ vòng bi và mô-tơ khỏi hơi ẩm.
Gioăng thường làm từ cao su chịu nhiệt EPDM, lắp theo khe rãnh định sẵn, có thể tháo ra dễ dàng khi bảo trì.

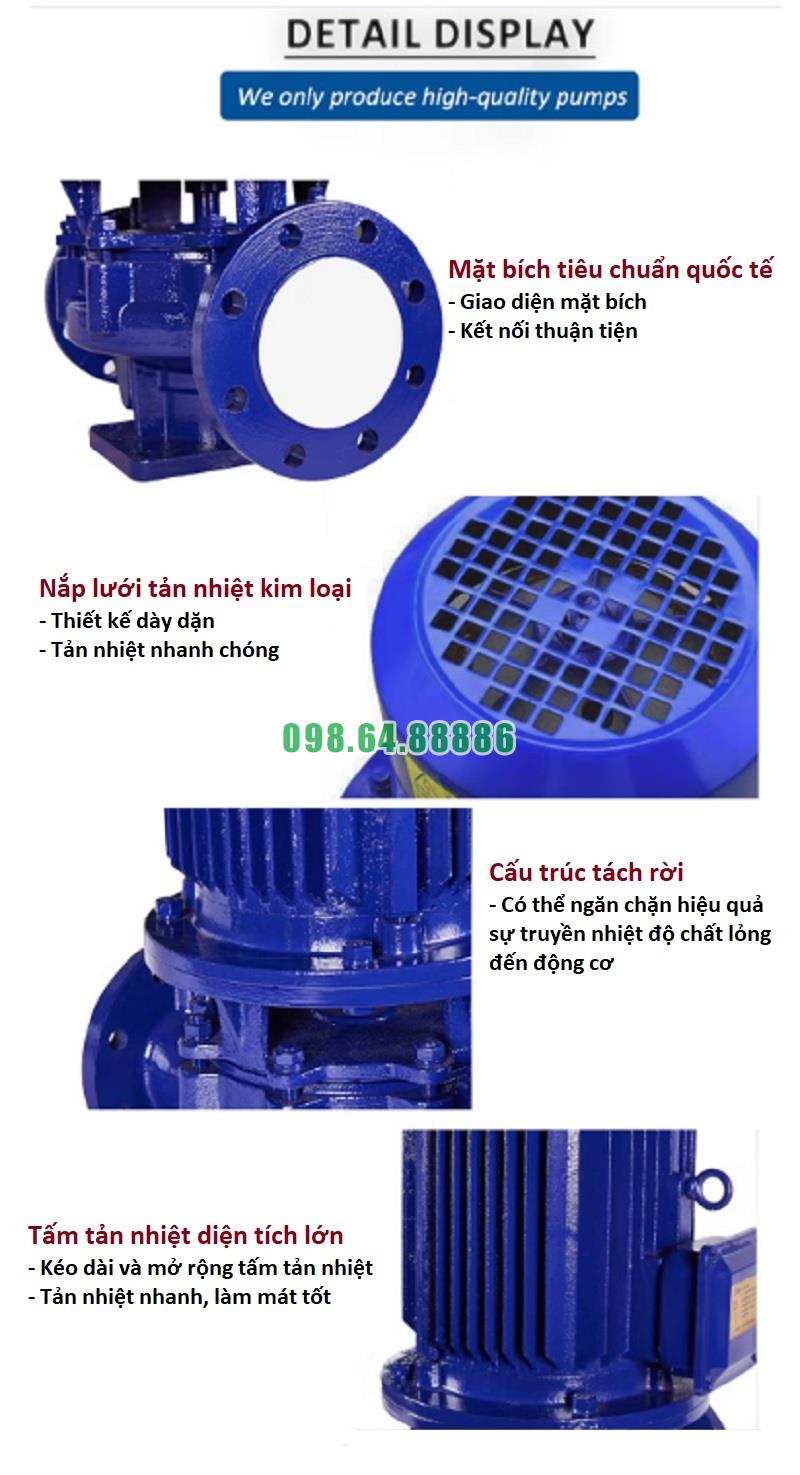

Phần đế bơm được đúc liền hoặc hàn cố định với thân bơm, có 4 chân lắp bu-lông xuống sàn bê tông. Khung bơm nối giữa thân và động cơ bằng mặt bích gang hoặc inox có đường dẫn định tâm giúp trục không lệch.
Cấu trúc này bảo đảm độ đồng trục giữa mô-tơ và trục bơm, giảm thiểu sai lệch lắp đặt và rung động khi vận hành.
Động cơ điện lắp ở phần trên của bơm, dạng motor 3 pha 380V, công suất từ 3.0 đến 7.5kW tùy lưu lượng. Trục động cơ được liên kết trực tiếp với trục bơm thông qua khớp nối cứng hoặc khớp mềm.
Động cơ có cấp bảo vệ IP54 trở lên, lớp cách điện cấp F, vòng bi kín và cánh quạt làm mát phía sau giúp hoạt động liên tục mà không quá nhiệt.
Cấu tạo chi tiết bên trong bơm cấp nước trục đứng ISG80-200, IRG80-200 được thiết kế theo nguyên lý khoa học, đảm bảo sự phối hợp ăn khớp giữa các bộ phận như: thân bơm, cánh bơm, trục, bạc đạn, phớt cơ khí và động cơ. Mỗi chi tiết đều được chọn lựa vật liệu và cấu trúc tối ưu để đáp ứng yêu cầu vận hành liên tục, ổn định và bền bỉ trong thời gian dài.
