Bơm nước li tâm trục ngang SLW100, máy bơm ISW100-200-I

Tải báo giá
• Mã SP
: ISW100-200-I
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 96 - 192 m3/h hoặc 26.7 - 53.3 L/s, đẩy cao từ 46 - 54m, năng xuất 65 - 77%, động cơ 37 kw, tốc độ quay 2900 r/min, độ hút sâu 4.0 m, khối lượng 348 kg
Đang xử lý...


Thông tin sản phẩm

Bơm nước li tâm trục ngang SLW100-ISW100-200-I được trang bị vòng đệm ở cả phía trước và phía sau cánh quạt

Bơm nước ly tâm trục ngang SLW100-ISW100-200-I được thiết kế với vòng đệm ở cả phía trước và phía sau cánh quạt, mang lại nhiều lợi ích quan trọng cho hiệu suất và tuổi thọ của bơm. Dưới đây là chi tiết về vai trò và lợi ích của thiết kế này:


1. Vai trò của vòng đệm ở phía trước và phía sau cánh quạt:

  • Vòng đệm phía trước:
    • Giảm sự rò rỉ chất lỏng từ khu vực áp suất cao (sau cánh quạt) sang khu vực áp suất thấp (trước cánh quạt).
    • Tăng hiệu quả vận hành bằng cách đảm bảo áp lực của bơm được tập trung vào việc đẩy chất lỏng ra ngoài, giảm tổn thất thủy lực.
  • Vòng đệm phía sau:
    • Ngăn ngừa chất lỏng rò rỉ vào khoang trục và động cơ, bảo vệ các bộ phận chuyển động quan trọng khỏi sự ăn mòn và mài mòn.
    • Giảm áp lực lên phốt trục và hệ thống làm kín, từ đó tăng tuổi thọ của các linh kiện này.

2. Lợi ích của thiết kế vòng đệm kép:

2.1. Tăng hiệu suất thủy lực:

  • Vòng đệm trước và sau giúp duy trì áp suất tối ưu trong buồng bơm, giảm tổn thất năng lượng và tăng năng suất tổng thể của bơm.
  • Giảm thiểu sự nhiễu loạn dòng chảy bên trong bơm, đảm bảo lưu lượng ổn định và hiệu quả.

2.2. Bảo vệ các bộ phận quan trọng:

  • Bảo vệ cánh quạt, trục bơm, và phốt trục khỏi sự tiếp xúc trực tiếp với chất lỏng, đặc biệt trong các môi trường có chứa tạp chất, hóa chất ăn mòn hoặc chất lỏng có tính mài mòn.
  • Giảm hao mòn và nhu cầu thay thế linh kiện, tiết kiệm chi phí bảo trì.

2.3. Tăng tuổi thọ bơm:

  • Giảm ma sát và mài mòn giữa các bộ phận chuyển động, từ đó kéo dài tuổi thọ của bơm.
  • Hạn chế sự hỏng hóc do sự xâm nhập của chất lỏng vào các bộ phận chuyển động hoặc vùng động cơ.

2.4. Giảm chi phí vận hành:

  • Nhờ hiệu suất cao và độ bền của các vòng đệm, bơm yêu cầu ít bảo trì hơn và tiêu thụ năng lượng hiệu quả hơn, từ đó giảm chi phí vận hành lâu dài.
  • Ngăn ngừa sự cố rò rỉ, giảm thiểu các chi phí phát sinh liên quan đến việc sửa chữa hoặc thay thế linh kiện.

2.5. Thích nghi tốt với các môi trường làm việc khác nhau:

  • Vòng đệm kép làm bằng vật liệu chất lượng cao (như thép không gỉ hoặc hợp kim cứng) giúp bơm hoạt động tốt trong các điều kiện khắc nghiệt như:
    • Nhiệt độ cao.
    • Chất lỏng có tính ăn mòn (axit, kiềm, muối).
    • Chất lỏng có chứa hạt rắn nhỏ


Bơm nước li tâm trục ngang SLW100-ISW100-200-I có chung một đế và được cách ly bằng bộ cách ly rung JG

Bơm ly tâm trục ngang SLW100-ISW100-200-I với thiết kế chung một đế và sử dụng bộ cách ly rung JG là một giải pháp tối ưu để tăng hiệu quả vận hành, giảm tiếng ồn và bảo vệ hệ thống trong quá trình sử dụng. Dưới đây là thông tin chi tiết về cấu hình và lợi ích của thiết kế này:

1. Đặc điểm của bơm với thiết kế chung một đế

  • Cấu trúc tích hợp:

    • Cả bơm và động cơ được gắn cố định trên một khung đế chung, đảm bảo sự đồng bộ và ổn định trong quá trình hoạt động.
    • Đế được chế tạo từ vật liệu chắc chắn (như thép hoặc gang) giúp giảm rung động và đảm bảo độ bền.
  • Ưu điểm của thiết kế:

    • Tăng tính ổn định: Giảm thiểu lệch trục và sai số trong lắp đặt, đảm bảo bơm vận hành trơn tru.
    • Dễ dàng lắp đặt: Việc căn chỉnh trục giữa động cơ và bơm trở nên đơn giản, tiết kiệm thời gian lắp đặt.
    • Giảm chi phí bảo trì: Cấu trúc gắn trên một đế chung giúp giảm tải trọng lên từng bộ phận, kéo dài tuổi thọ của bơm và động cơ.

2. Vai trò của bộ cách ly rung JG

  • Chức năng:
    • Bộ cách ly rung JG được lắp đặt giữa đế và mặt sàn để giảm rung động truyền từ bơm và động cơ xuống nền.
    • Giúp giảm tiếng ồn, cải thiện điều kiện làm việc xung quanh.
  • Ưu điểm của bộ cách ly rung JG:
    1. Hấp thụ rung động:
      • Hạn chế truyền rung động từ bơm ra ngoài, bảo vệ cấu trúc nền móng và giảm tác động đến các thiết bị lân cận.
    2. Giảm tiếng ồn:
      • Tiếng ồn phát ra từ bơm và động cơ được giảm đáng kể, cải thiện môi trường làm việc.
    3. Tăng tuổi thọ thiết bị:
      • Giảm rung động giúp các bộ phận như ổ trục, trục bơm và cánh bơm ít chịu tác động hơn, kéo dài thời gian sử dụng.
    4. Dễ lắp đặt:
      • Thiết kế đơn giản, dễ tích hợp với đế bơm.

3. Ứng dụng thực tế

  • Công trình cao tầng:
    • Hệ thống cấp nước điều áp trong các tòa nhà chung cư và văn phòng, nơi yêu cầu giảm tiếng ồn và rung động để tránh ảnh hưởng đến cư dân và kết cấu công trình.
  • Nhà máy công nghiệp:
    • Các dây chuyền sản xuất cần bơm nước liên tục nhưng yêu cầu giảm thiểu tác động rung động để bảo vệ máy móc xung quanh.
  • Công trình tàu thủy:
    • Bơm nước sinh hoạt, nước làm mát trên tàu, nơi cần hạn chế rung động và tiếng ồn để bảo vệ độ bền kết cấu và mang lại sự thoải mái cho thủy thủ đoàn.

4. Các lưu ý khi lắp đặt và vận hành

  • Lắp đặt bộ cách ly rung đúng kỹ thuật:

    • Đảm bảo rằng bộ cách ly rung được gắn chặt vào đế và nền, không bị lỏng lẻo để tránh rung động không đều.
    • Kiểm tra độ đàn hồi của bộ cách ly, thay thế khi có dấu hiệu lão hóa hoặc hư hỏng.
  • Bảo trì định kỳ:

    • Vệ sinh đế bơm và bộ cách ly rung thường xuyên để tránh tích tụ bụi bẩn hoặc nước gây ăn mòn.
    • Kiểm tra độ bền của các mối hàn hoặc bu lông gắn kết bộ cách ly rung và đế bơm.
  • Kiểm tra độ rung và tiếng ồn:

    • Sử dụng thiết bị đo rung động định kỳ để đảm bảo rằng hệ thống hoạt động ổn định trong giới hạn cho phép.

5. Lợi ích của sự kết hợp này

  1. Tăng độ ổn định:
    • Thiết kế đế chung và bộ cách ly rung giúp bơm hoạt động êm ái, giảm rung động và tránh hư hỏng do lệch trục.
  2. Hiệu quả cao:
    • Với hiệu suất năng suất 77%, bơm có thể hoạt động liên tục mà không bị giảm hiệu quả do rung động hoặc lắp đặt không đồng bộ.
  3. An toàn và tiết kiệm chi phí:
    • Hệ thống được bảo vệ tốt, giảm chi phí bảo trì và tăng thời gian hoạt động liên tục.
  4. Thân thiện với môi trường làm việc:
    • Tiếng ồn và rung động giảm, tạo điều kiện làm việc thoải mái và an toàn hơn.

Việc sử dụng bơm ly tâm trục ngang SLW100-ISW100-200-I với thiết kế đế chung và bộ cách ly rung JG không chỉ mang lại hiệu quả cao trong vận hành mà còn giúp bảo vệ hệ thống và giảm thiểu tác động tiêu cực đến môi trường làm việc và các thiết bị xung quanh


Điều kiện làm việc bơm nước li tâm trục ngang SLW100-ISW100-200-I


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h

2. Đầu nâng: <130m

3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C

4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%

5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.

6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.

7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

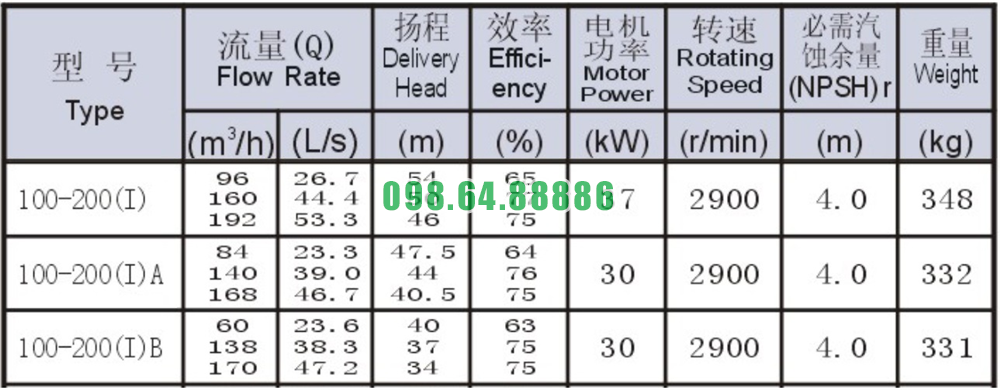

Bảng thông số kỹ thuật bơm nước li tâm trục ngang SLW100-ISW100-200-I

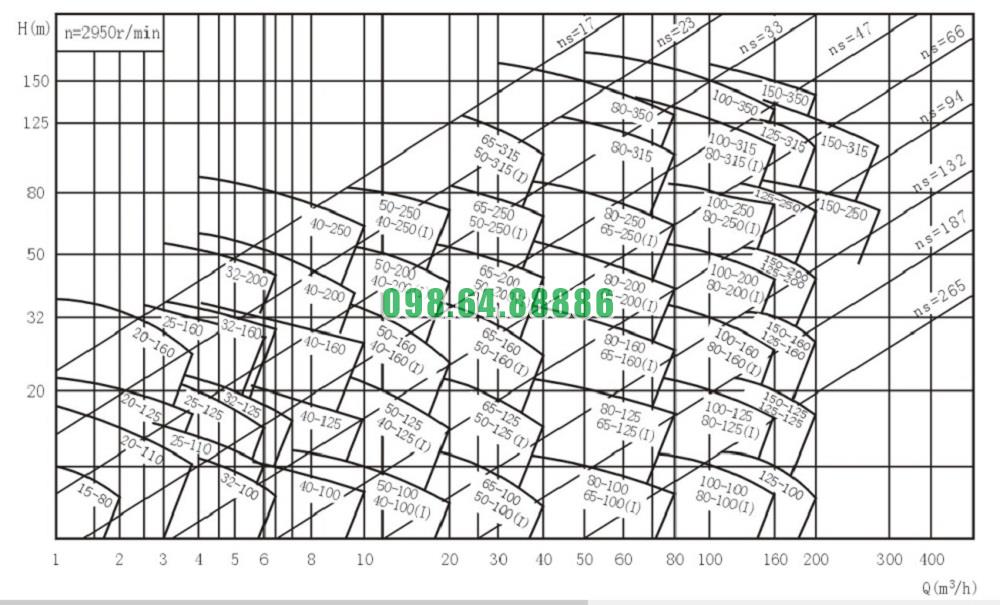

Đường cong hiệu suất bơm nước li tâm trục ngang SLW100-ISW100-200-I

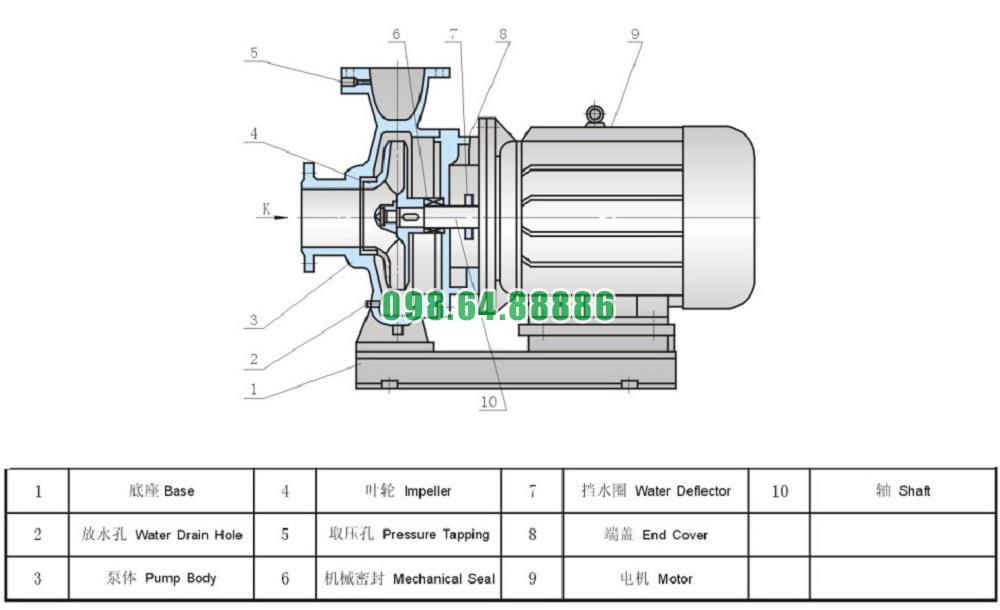

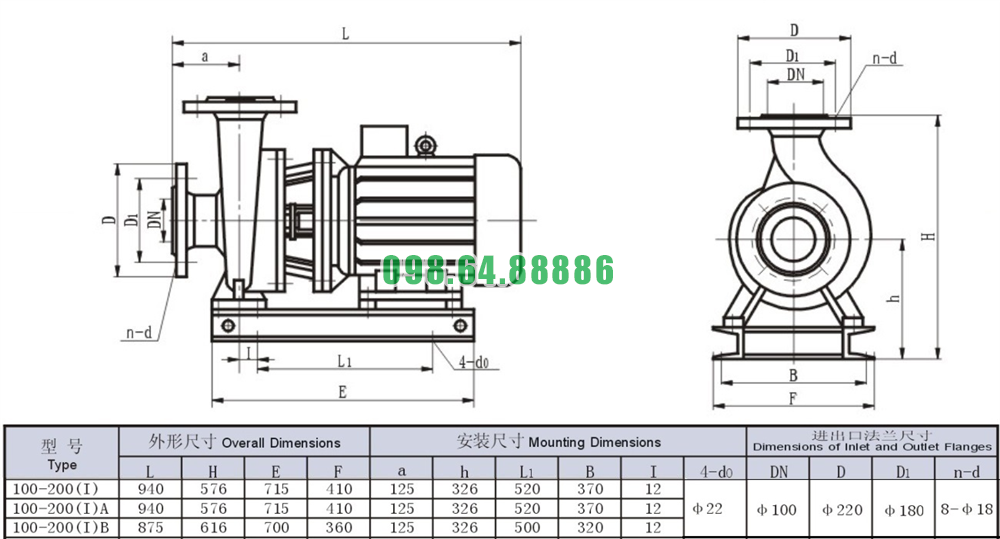

Bản vẽ cấu tạo và kích thước bơm nước li tâm trục ngang SLW100-ISW100-200-I
