Thân bơm của bơm ly tâm trục đứng model ISG80-160B và IRG80-160B được chế tạo từ gang hoặc thép đúc chất lượng cao. Bộ phận này đóng vai trò như vỏ bảo vệ toàn bộ cụm bơm, đồng thời tạo khoang làm việc để chất lỏng di chuyển từ cửa hút đến cửa xả. Thân bơm được thiết kế chắc chắn, đảm bảo khả năng chịu áp lực lớn và hạn chế rò rỉ trong quá trình vận hành.
Cánh bơm là bộ phận quan trọng trực tiếp tham gia vào quá trình tạo áp lực. Cánh bơm của ISG80-160B và IRG80-160B thường làm bằng hợp kim gang hoặc inox, có dạng kín để tăng hiệu suất thủy lực. Khi trục bơm quay, cánh bơm truyền động năng cho chất lỏng, giúp chất lỏng di chuyển từ tâm cánh ra ngoài mép cánh nhờ lực ly tâm, tạo ra lưu lượng và cột áp cần thiết.
Trục bơm của bơm ly tâm trục đứng model ISG80-160B và IRG80-160B được chế tạo từ thép hợp kim bền bỉ, có khả năng chịu mài mòn và chịu xoắn cao. Trục bơm có nhiệm vụ truyền mô-men xoắn từ động cơ đến cánh bơm, đảm bảo chuyển động quay ổn định. Ngoài ra, trục bơm còn được cân chỉnh chính xác để hạn chế rung lắc, tăng tuổi thọ cho vòng bi và phớt.
Để trục bơm hoạt động êm ái và ổn định, ISG80-160B và IRG80-160B được trang bị ổ trục và bạc đỡ chất lượng cao. Hệ thống này giúp giảm ma sát, hạn chế rung động, đồng thời nâng cao độ bền cho toàn bộ cụm bơm. Ổ trục được bôi trơn định kỳ để giữ hiệu suất hoạt động lâu dài.
Phớt bơm đóng vai trò ngăn ngừa rò rỉ chất lỏng từ buồng bơm ra ngoài. Với bơm ly tâm trục đứng model ISG80-160B và IRG80-160B, phớt cơ khí thường được sử dụng để đảm bảo độ kín tuyệt đối. Vật liệu phớt đa dạng, như gốm, carbon hoặc hợp kim cứng, phù hợp với nhiều môi trường bơm khác nhau, kể cả chất lỏng có tính ăn mòn.

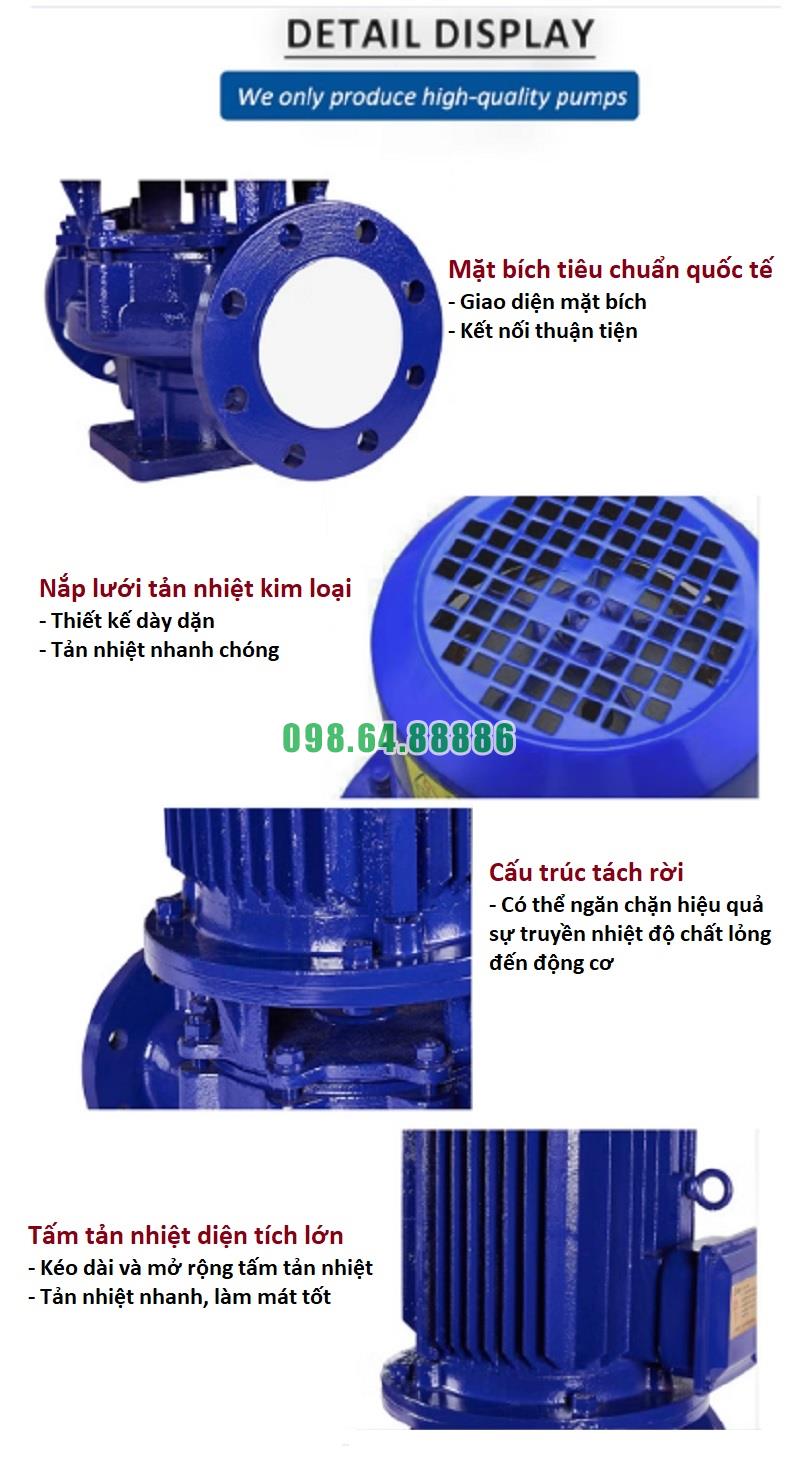

Cửa hút và cửa xả của ISG80-160B và IRG80-160B được bố trí trên cùng một đường thẳng ngang, giúp thuận tiện cho việc lắp đặt vào đường ống mà không cần thay đổi kết cấu hệ thống. Thiết kế này tiết kiệm không gian và giảm tổn thất thủy lực. Kích thước mặt bích được chuẩn hóa, dễ dàng kết nối với hệ thống ống hiện hữu.
Động cơ là nguồn cung cấp năng lượng cho toàn bộ quá trình bơm. Bơm ly tâm trục đứng model ISG80-160B và IRG80-160B sử dụng động cơ điện ba pha, vỏ kín, cấp bảo vệ IP54 hoặc cao hơn. Động cơ có khả năng vận hành liên tục, tiêu thụ điện năng hợp lý, đồng thời đảm bảo độ an toàn cao trong môi trường công nghiệp.
Đế bơm là phần khung cố định, giúp toàn bộ bơm đứng vững và giảm rung lắc khi vận hành. Đế bơm của ISG80-160B và IRG80-160B thường làm bằng gang hoặc thép đúc, được thiết kế tối ưu để phân tán lực tác động, kéo dài tuổi thọ của bơm và động cơ.
Các bộ phận chính của bơm ly tâm trục đứng model ISG80-160B và IRG80-160B bao gồm: thân bơm, cánh bơm, trục bơm, ổ trục, phớt bơm, cửa hút – cửa xả, động cơ và đế bơm. Từng chi tiết giữ vai trò quan trọng, phối hợp nhịp nhàng để tạo nên khả năng vận hành ổn định, hiệu suất cao và độ bền lâu dài. Việc hiểu rõ các bộ phận này không chỉ giúp khai thác tối đa hiệu quả của bơm mà còn hỗ trợ công tác bảo dưỡng và kéo dài tuổi thọ thiết bị.
Để lắp đặt bơm ly tâm trục đứng model ISG80-160B, IRG80-160B đúng cách, trước hết cần kiểm tra đầy đủ các bộ phận của bơm và phụ kiện đi kèm. Vị trí đặt bơm phải vững chắc, bằng phẳng và đủ không gian để thuận tiện trong việc vận hành, bảo dưỡng. Hệ thống đường ống phải được vệ sinh sạch, không có dị vật, tránh gây hỏng hóc trong quá trình khởi động.
Bơm ly tâm trục đứng model ISG80-160B, IRG80-160B cần được đặt gần nguồn nước và nguồn điện để giảm tổn thất. Sàn lắp đặt phải có khả năng chịu tải trọng của bơm và động cơ. Khi lắp trong phòng máy, phải có lối đi bảo dưỡng và hệ thống thông gió tốt để động cơ không bị quá nhiệt.
Sau khi xác định vị trí, đặt bơm xuống nền và cố định bằng bu lông. Trong quá trình lắp đặt bơm ly tâm trục đứng model ISG80-160B, IRG80-160B, cần cân chỉnh sao cho trục bơm thẳng đứng, không bị nghiêng. Việc căn chỉnh chính xác giúp giảm rung động và tiếng ồn khi vận hành.

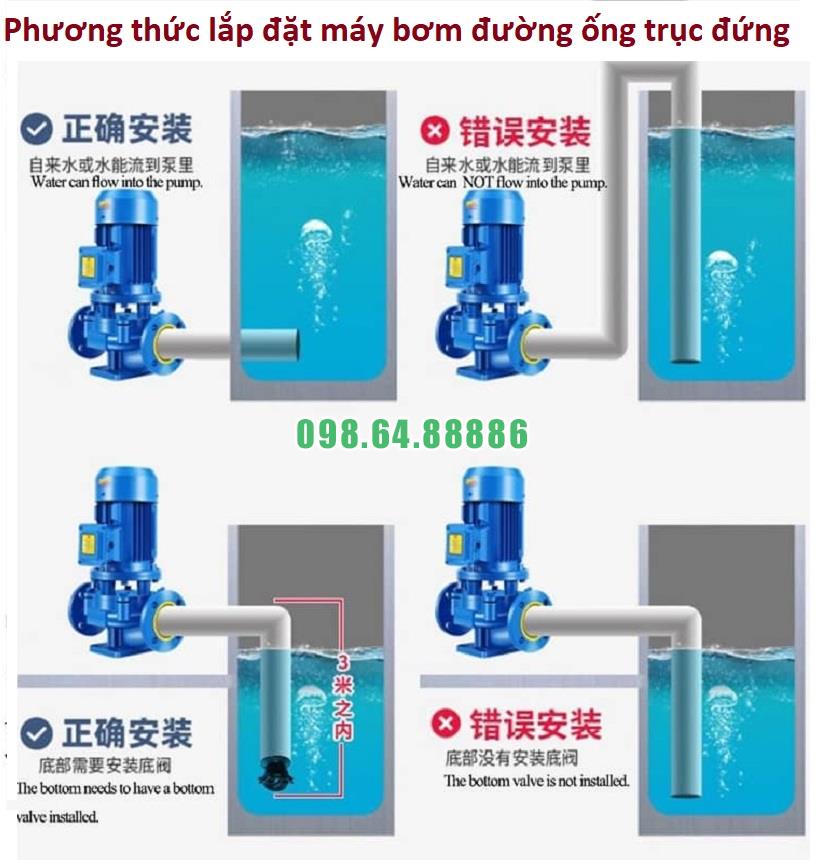

Đường ống hút phải được lắp ngắn nhất có thể, hạn chế co gấp và uốn cong. Nên lắp van một chiều và van khóa để tiện cho việc bảo trì. Đặc biệt, đường ống hút của bơm ly tâm trục đứng model ISG80-160B, IRG80-160B phải đảm bảo kín, tránh lọt không khí gây hiện tượng xâm thực.
Đường ống xả cần lắp thêm van chặn và van điều tiết lưu lượng. Khi nối ống xả, nên sử dụng khớp nối mềm để giảm rung động truyền sang đường ống. Toàn bộ hệ thống phải được siết chặt, không để rò rỉ.
Động cơ của bơm ly tâm trục đứng model ISG80-160B, IRG80-160B phải được đấu nối đúng sơ đồ điện do nhà sản xuất cung cấp. Cần kiểm tra điện áp, tần số phù hợp với thông số động cơ. Hệ thống điện phải có cầu dao, aptomat và nối đất an toàn.
Trước khi chạy thử, phải quay trục bơm bằng tay để đảm bảo chuyển động linh hoạt, không bị kẹt. Bơm cần được mồi đầy nước trong thân bơm và ống hút. Kiểm tra toàn bộ bulông, mối nối, đường ống, nguồn điện để đảm bảo an toàn.
Khi khởi động, bơm ly tâm trục đứng model ISG80-160B, IRG80-160B nên chạy không tải trong thời gian ngắn để kiểm tra hướng quay. Sau đó, mở van xả từ từ để điều chỉnh lưu lượng. Trong quá trình vận hành thử, cần quan sát áp suất, lưu lượng và tiếng ồn để kịp thời xử lý bất thường.
https://vietnhat.company/bom-ly-tam-truc-dung-isg80160b-cong-suat-55kw-luu-luong-12-ls.html

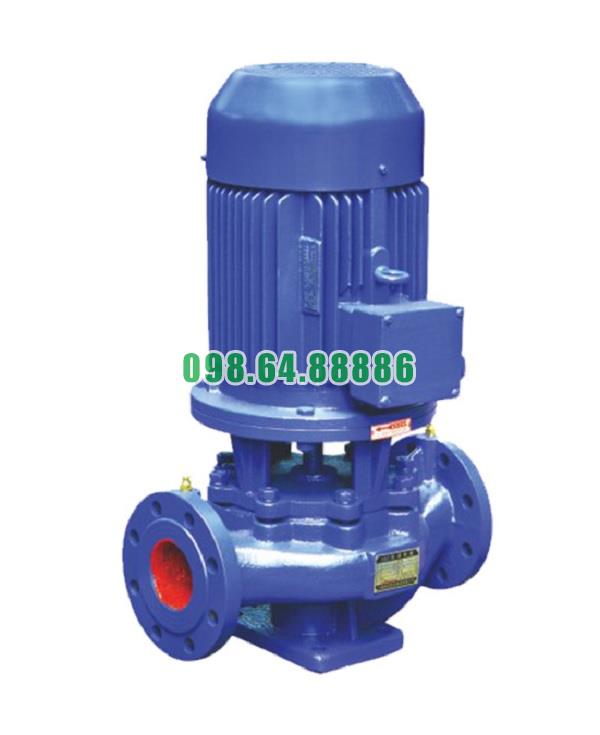

Máy bơm ly tâm trục đứng, bơm booster inline ISG80-160B, IRG80-160B 5.5kw
11.664.000 VND
