Ưu điểm về không gian lắp đặt của bơm lùa trục đứng model ISG100-250A, IRG100-250A
Bơm lùa trục đứng ISG100-250A và IRG100-250A nổi bật nhờ khả năng tiết kiệm không gian và bố trí linh hoạt trong nhiều loại hệ thống công nghiệp và dân dụng. Thiết kế thẳng đứng kết hợp cấu trúc inline giúp giảm diện tích chiếm chỗ, tối ưu hóa lối đi và cho phép lắp đặt bơm ngay cả trong khu vực hạn chế về mặt bằng.
1. Thiết kế trục đứng tiết kiệm diện tích sàn
Với cấu trúc trục đứng, bơm gần như không chiếm nhiều không gian ngang. Điều này giúp tiết kiệm đáng kể diện tích sàn so với các loại bơm trục ngang truyền thống. Các phòng máy nhỏ, tầng kỹ thuật hẹp hoặc khu vực đặt bơm trong các tòa nhà cao tầng đều có thể bố trí thiết bị một cách thuận lợi mà không phải thay đổi kết cấu.
2. Kiểu lắp đặt inline không yêu cầu mở rộng đường ống
Đặc điểm inline (hút – đẩy trên cùng đường thẳng) cho phép bơm lắp trực tiếp vào tuyến ống hiện hữu mà không cần phải uốn cong, mở rộng hoặc thêm nhiều điểm nối. Nhờ đó, người dùng tiết kiệm tối đa không gian đường ống và giảm chiều dài ống cần thiết, hạn chế tổn thất áp lực và tối ưu hiệu quả vận hành.
3. Dễ dàng bố trí trong hệ thống có nhiều tuyến ống chồng chéo
Tại các nhà máy có hệ thống đường ống dày đặc như HVAC, PCCC, xử lý nước hoặc nhà máy hóa chất, việc bố trí bơm thường gặp khó khăn do thiếu không gian. Bơm trục đứng ISG/IRG nhờ chiều cao lớn nhưng thân gọn và cửa hút – xả bố trí hợp lý, có thể lắp xen kẽ giữa các tuyến ống mà không gây cản trở.
4. Thuận tiện cho lắp đặt theo tầng hoặc trên giàn thép
Do bơm nhẹ hơn so với các dòng bơm công suất tương đương và trọng tâm nằm thấp, bơm dễ dàng được đặt trên các sàn kỹ thuật nhiều tầng hoặc giàn thép treo cố định. Điều này đặc biệt hiệu quả trong các tòa nhà cao tầng, trung tâm thương mại hoặc các khu vực kỹ thuật của nhà máy.
5. Không yêu cầu mặt bằng bảo trì rộng
Khi bảo dưỡng bơm trục ngang, cần khoảng không gian lớn để tháo rời nắp bơm và cánh bơm. Ngược lại, bơm lùa trục đứng cho phép tháo phần trên hoặc phần thân bơm dễ dàng mà không phải dời vị trí đường ống. Nhờ đó, chỉ cần khoảng không làm việc rất nhỏ, phù hợp cho những vị trí hẹp hoặc phòng máy có lối đi nhỏ.
6. Giảm yêu cầu về bệ nền và độ rung lan truyền
Do lực đẩy hướng trục được truyền theo phương thẳng đứng và trục quay đồng tâm với động cơ, bơm tạo ra rung động thấp hơn. Điều này cho phép sử dụng bệ nhẹ hoặc móng nhỏ, không cần gia cố quá nhiều. Đây là ưu điểm quan trọng tại các khu vực bị hạn chế tải trọng nền.
7. Linh hoạt khi thay thế hoặc bổ sung bơm trong hệ thống cũ
Nhờ kích thước nhỏ gọn và dạng inline tiêu chuẩn, bơm ISG100-250A và IRG100-250A có thể thay thế cho các model bơm cũ mà không cần thay đổi hệ thống đường ống sẵn có. Việc nâng cấp, mở rộng hoặc cải tạo hệ thống trở nên nhanh chóng và ít tốn chi phí.
Bộ phận dẫn hướng trục là chi tiết quan trọng trong cấu tạo bơm lùa trục đứng model ISG100-250A, IRG100-250A, giữ vai trò ổn định chuyển động quay của trục, giảm rung, bảo vệ phớt cơ khí và duy trì độ đồng tâm giữa trục – cánh – motor. Nhờ có bộ phận này, bơm vận hành êm, ít mài mòn và giữ hiệu suất ổn định lâu dài trong cả môi trường nước sạch và nước nóng.
Bộ phận dẫn hướng trục (Guide Bearing / Shaft Guide) là kết cấu gồm vòng đỡ, bạc dẫn hướng hoặc gối đỡ phụ giúp trục bơm:
Giữ thẳng đứng
Không bị đảo trục
Không rung khi quay tốc độ cao
Làm việc ổn định dưới tải thủy lực lớn
Trong bơm trục đứng ISG100-250A, IRG100-250A, bộ phận này thường nằm gần cánh bơm hoặc trong buồng bơm.
Đồng tâm là yếu tố sống còn đối với bơm trục đứng. Bộ phận dẫn hướng trục giúp:
Trục quay đúng đường tâm
Giảm sai lệch khi truyền lực từ động cơ
Ngăn dịch chuyển ngang khi tải thay đổi
Điều này giúp toàn bộ cụm trục – cánh – phớt hoạt động ổn định.
Khi trục quay với tốc độ cao:
Dẫn hướng trục hạn chế rung lắc
Ngăn rung lan sang phớt cơ khí
Giảm tiếng ồn
Tăng độ êm của bơm
Bơm lùa trục đứng vốn có ưu điểm vận hành êm, và bộ phận này giữ vai trò trung tâm tạo nên sự ổn định đó.
Phớt cơ khí rất nhạy với rung lệch, vì chỉ cần lệch trục vài phần nhỏ của mm cũng có thể làm:
Mòn mặt phớt
Rò nước
Cháy mặt phớt khi vận hành nước nóng
Dẫn hướng trục giúp phớt luôn làm việc đúng vị trí, tăng tuổi thọ đáng kể.
Trục lệch → tải dồn về vòng bi → nóng → hóc → hỏng toàn bộ cụm quay.
Nhờ dẫn hướng trục, tải được phân bổ đều:
Vòng bi ít nóng
Khớp nối ít bị xoắn lệch
Trục ít chịu lực ngang
Kéo dài tuổi thọ toàn bộ hệ thống quay của bơm.
Cánh bơm là chi tiết quay chính, tạo lực ly tâm. Nếu trục không được dẫn hướng tốt:
Cánh có thể chạm vào buồng bơm
Tạo ma sát, nóng cục bộ
Giảm lưu lượng và cột áp
Gây hỏng cánh, vỡ buồng bơm
Dẫn hướng trục đảm bảo cánh luôn quay ở vị trí chính xác.
ISG là bơm nước sạch, hoạt động phổ biến trong HVAC, cấp nước, tăng áp.
Dẫn hướng trục giúp:
Giữ cánh quay ổn định trong môi trường nước sạch áp cao
Giảm rung khi bơm chạy liên tục 24/7
Tăng tuổi thọ vòng bi trên/dưới của bơm
IRG bơm nước nóng 80–120°C, nên vai trò dẫn hướng càng quan trọng:
Nhiệt độ cao làm giãn nở trục, dẫn hướng ổn định giúp hạn chế lệch
Ngăn rung gây cháy phớt nước nóng
Duy trì độ đồng tâm khi trục giãn nở vì nhiệt
Hỗ trợ vận hành liên tục trong hệ thống boiler – heat pump – tuần hoàn nhiệt
Trục rung mạnh
Tiếng kêu rít hoặc gõ
Phớt cơ khí rò nước nhanh
Vòng bi nóng bất thường
Cánh bơm rung → giảm lưu lượng
Tăng tải động cơ → tốn điện
Nếu không xử lý kịp thời, bơm có thể hỏng toàn bộ hệ thống quay.
6–12 tháng/lần với ISG
3–6 tháng/lần với IRG nước nóng
Độ rơ trục
Mòn bề mặt dẫn hướng
Vệ sinh cặn bám trong buồng bơm
Kiểm tra trục có bị cong, xoắn không
Có tiếng kêu lạ
Trục bị đảo khi quay tay
Phớt cơ khí mòn bất thường
Có vết rỗ hoặc mài mòn lớn trên bạc dẫn hướng
Vai trò của bộ phận dẫn hướng trục trong bơm lùa trục đứng model ISG100-250A, IRG100-250A vô cùng quan trọng vì nó đảm bảo trục quay thẳng hàng, giảm rung, bảo vệ phớt cơ khí, giữ ổn định cánh bơm và tăng tuổi thọ toàn bộ cụm vòng bi – trục – khớp nối. Với đặc thù vận hành 24/7, đặc biệt trong môi trường nước nóng của IRG, bộ phận này càng không thể thiếu. Việc kiểm tra và bảo trì thường xuyên sẽ giúp bơm hoạt động êm ái, an toàn và đạt hiệu suất cao trong thời gian dài
https://vietnhat.company/bao-gia-bom-nuoc-ly-tam-truc-dung-isg100250a-day-cao-70m.html

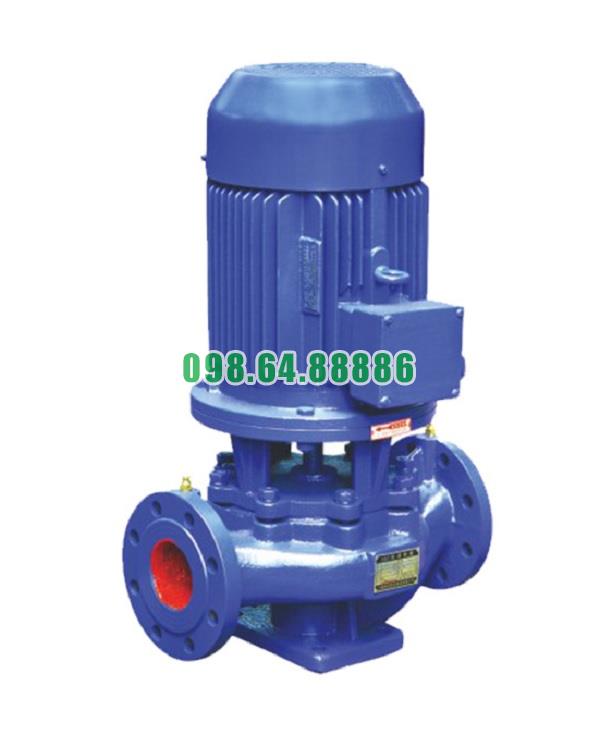

Máy bơm lùa trục đứng, bơm inline trục đứng ISG100-250A, IRG100-250A 30kw, 93.5m3, 70m
