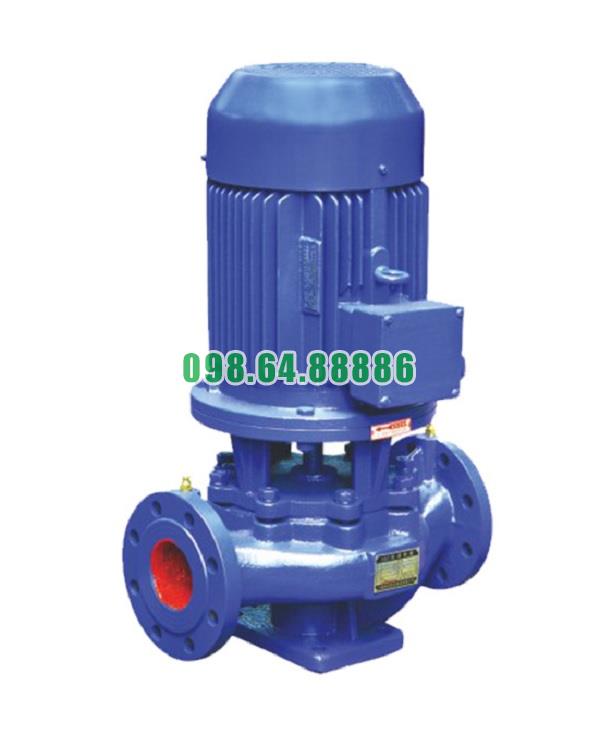

Máy bơm lùa, bơm inline, bơm tăng áp ISG65-200B, IRG65-200B, 5.5kw

Thiết Kế Dễ Lắp Đặt Của Bơm Lùa Model ISG65-200B, IRG65-200B

Cấu Trúc Inline Đồng Trục – Thuận Tiện Kết Nối Đường Ống

Bơm ISG65-200B và IRG65-200B có thiết kế đầu hút và đầu xả nằm trên cùng một trục thẳng hàng, giúp:

• Dễ dàng lắp nối vào đường ống hiện hữu, không cần chỉnh sửa kết cấu hệ thống

• Tiết kiệm diện tích vì không cần đường ống chuyển hướng như các loại bơm trục ngang

• Hạn chế rò rỉ hoặc lệch khớp nối do sai lệch trục khi lắp đặt

Thiết kế này phù hợp với các trạm bơm kỹ thuật có không gian hẹp hoặc bố trí nhiều bơm song song.

Trục Đứng – Tối Ưu Cho Không Gian Kỹ Thuật

Cụm bơm được bố trí theo phương thẳng đứng, nghĩa là động cơ lắp trên đỉnh trục và thân bơm nằm phía dưới, giúp:

• Giảm diện tích lắp đặt mặt sàn, tận dụng tốt chiều cao kỹ thuật

• Có thể lắp trong các tủ kỹ thuật, trạm bơm tầng hầm, trụ PCCC hoặc phòng máy nhỏ

• Dễ căn chỉnh trục đứng, không cần cân tâm nhiều như bơm ngang

Đây là lựa chọn tối ưu cho các công trình cao tầng hoặc hệ thống kỹ thuật có không gian hạn chế.

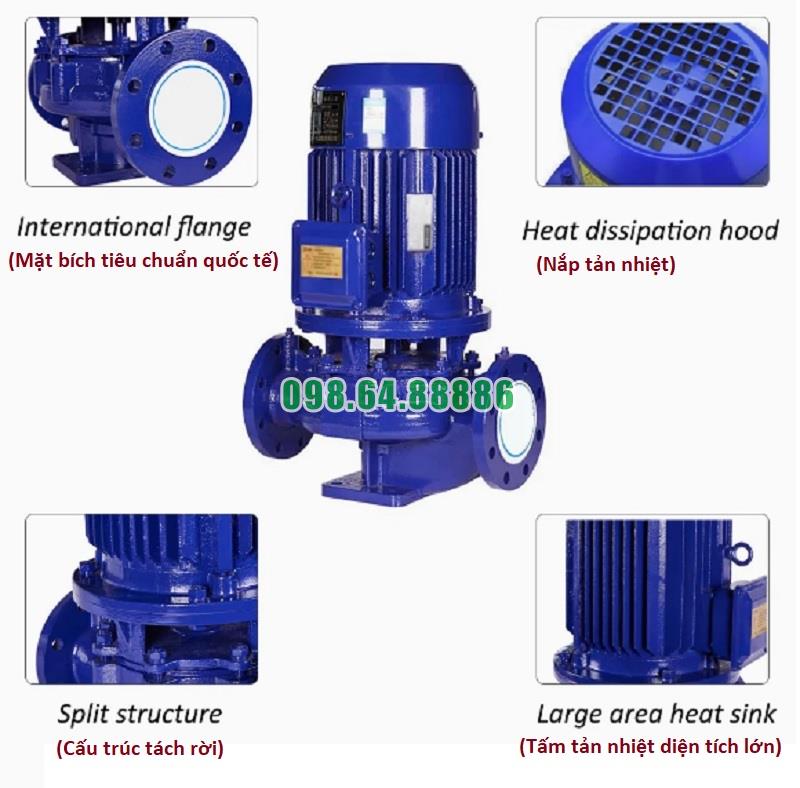

Mặt Bích Chuẩn Quốc Tế – Dễ Kết Nối

Bơm sử dụng mặt bích chuẩn JIS hoặc DIN, được tiện phẳng và khoan sẵn lỗ, giúp:

• Tương thích với nhiều hệ thống ống phổ biến tại Việt Nam và quốc tế

• Lắp đặt nhanh bằng bulông tiêu chuẩn, không cần gia công thêm

• Dễ dàng tháo lắp trong các lần bảo trì định kỳ

Mặt bích chuẩn hóa rút ngắn thời gian lắp đặt và tăng độ kín khít khi vận hành.

Kết Cấu Đế Vững Chắc – Dễ Cố Định

Phần đế bơm được thiết kế chắc chắn bằng thép tấm hoặc gang đúc nguyên khối, có:

• Lỗ bắt bulông sẵn để cố định xuống nền bê tông

• Mặt tiếp xúc rộng, tăng độ bám chắc khi siết bulông

• Có thể bổ sung tấm cao su giảm chấn, chống rung và tăng độ êm

Việc căn chỉnh và cố định bơm diễn ra nhanh chóng, thuận tiện ngay cả khi chỉ có 1 – 2 kỹ thuật viên thao tác.

Không Yêu Cầu Nền Móng Phức Tạp

Do thiết kế gọn, trọng lượng phân bố đều và không cần trục truyền trung gian, bơm có thể:

• Lắp đặt trực tiếp lên sàn kỹ thuật hoặc bệ thép mà không cần xây móng đặc biệt

• Không yêu cầu nền bê tông chịu lực lớn như bơm trục ngang công suất cao

• Tiết kiệm chi phí xây dựng, rút ngắn thời gian thi công cơ điện (M&E)

Dễ Tích Hợp Vào Hệ Thống Tự Động

Bơm ISG65-200B, IRG65-200B dễ dàng kết nối với:

• Tủ điều khiển biến tần hoặc khởi động mềm

• Cảm biến áp suất, cảm biến dòng chảy, van điện từ

• Hệ thống điều khiển trung tâm BMS hoặc PLC

Nhờ đó, việc lắp đặt không chỉ cơ khí thuận lợi mà còn sẵn sàng cho tự động hóa toàn bộ hệ thống cấp nước.

Quá trình hút và đẩy của Bơm lùa model ISG65-200B, IRG65-200B

Bơm lùa trục đứng ISG65-200B, IRG65-200B là dòng bơm ly tâm có thiết kế hút – xả thẳng hàng (inline), vận hành theo nguyên lý lực ly tâm, cho khả năng hút đẩy chất lỏng mạnh mẽ, liên tục và ổn định. Quá trình hút và đẩy được thực hiện liên tục trong buồng bơm thông qua cánh bơm quay tốc độ cao, giúp chất lỏng di chuyển từ điểm cấp thấp đến vị trí cấp cao hơn hoặc điểm tiêu thụ cuối.

Giai đoạn 1: Hút chất lỏng vào buồng bơm

• Khi động cơ khởi động, trục bơm và cánh bơm đồng thời quay ở tốc độ cao (thường là 2900 vòng/phút).

• Cánh bơm có thiết kế hình xoắn giúp tạo ra vùng chân không tương đối tại tâm bơm, làm cho áp suất trong buồng giảm xuống.

• Nhờ chênh lệch áp suất giữa bể chứa (áp suất cao hơn) và tâm bơm (áp suất thấp hơn), chất lỏng sẽ bị hút vào buồng bơm thông qua cổng hút.

• Để đảm bảo hút hiệu quả, trong buồng bơm phải được mồi đầy nước trước khi khởi động, tránh tình trạng chạy khô gây cháy phớt.

Giai đoạn 2: Tăng vận tốc dòng chảy nhờ lực ly tâm

• Khi chất lỏng đã vào buồng bơm, lực ly tâm từ cánh bơm quay sẽ đẩy chất lỏng từ tâm ra mép ngoài của cánh với vận tốc rất lớn.

• Chất lỏng khi bị đẩy ra ngoài cánh sẽ gia tăng động năng, chuyển động mạnh hơn theo chiều hướng ra.

• Áp suất tại khu vực mép cánh cũng tăng lên đáng kể, chuẩn bị cho giai đoạn đẩy.

Giai đoạn 3: Đẩy chất lỏng ra ngoài qua cửa xả

• Dòng chất lỏng có vận tốc cao tiếp tục di chuyển vào buồng xoắn (volute) – nơi có tiết diện lớn dần, giúp chuyển hóa động năng thành áp suất tĩnh.

• Áp lực tại đầu ra được hình thành đủ lớn để đẩy chất lỏng thoát ra ngoài qua cổng xả, vượt qua các tổn thất trong hệ thống đường ống và thiết bị tiêu thụ.

• Nhờ thiết kế thẳng hàng giữa cửa hút và cửa xả, dòng chất lỏng di chuyển mượt mà, giảm thất thoát áp suất và hạn chế xoáy ngược.

Đặc điểm của quá trình hút – đẩy trong model ISG65-200B, IRG65-200B

• Không có van một chiều bên trong bơm, hệ thống cần bổ sung van ngoài nếu có yêu cầu chống dòng chảy ngược.

• Áp lực tạo ra cao, phù hợp với các hệ thống cần tăng áp như cấp nước tầng cao, hệ PCCC, hệ HVAC.

• Hiệu suất ổn định nhờ cấu trúc đồng trục giữa động cơ và trục bơm.

• Thời gian mồi ngắn và gần như không có độ trễ hút sau khi khởi động.

Các yếu tố ảnh hưởng đến hiệu quả hút – đẩy

• Độ kín khí của hệ thống hút: nếu rò rỉ, sẽ gây xâm thực, làm giảm hiệu suất hút.

• Chiều cao hút tĩnh: nên càng thấp càng tốt để hỗ trợ lực hút tự nhiên.

• Chất lượng nước mồi: luôn phải đảm bảo buồng bơm đầy nước, không có khí.

• Lưu lượng và áp lực yêu cầu: nên lựa chọn công suất bơm và tốc độ cánh phù hợp.

• Kích thước và độ dài đường ống: cần tối ưu để hạn chế tổn thất áp lực đầu hút và đầu xả.

Quá trình hút và đẩy của bơm lùa ISG65-200B, IRG65-200B là một chuỗi chuyển động thủy lực khép kín, liên tục và mạnh mẽ, nhờ nguyên lý lực ly tâm và thiết kế inline đồng trục. Thiết bị không chỉ hút nhanh – đẩy mạnh mà còn vận hành êm ái, tiết kiệm điện và độ tin cậy cao, phù hợp cho nhiều ứng dụng công nghiệp và dân dụng cần áp suất ổn định và lưu lượng lớn

Thông số kỹ thuật và kích thước bơm model ISG65-200B

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-200B

Đường cong hiệu suất bơm model ISG65-200B

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-200B

Phụ kiện và kích thước lắp đặt bơm model ISG65-200B

Phương thức lắp đặt bơm model ISG65-200B
