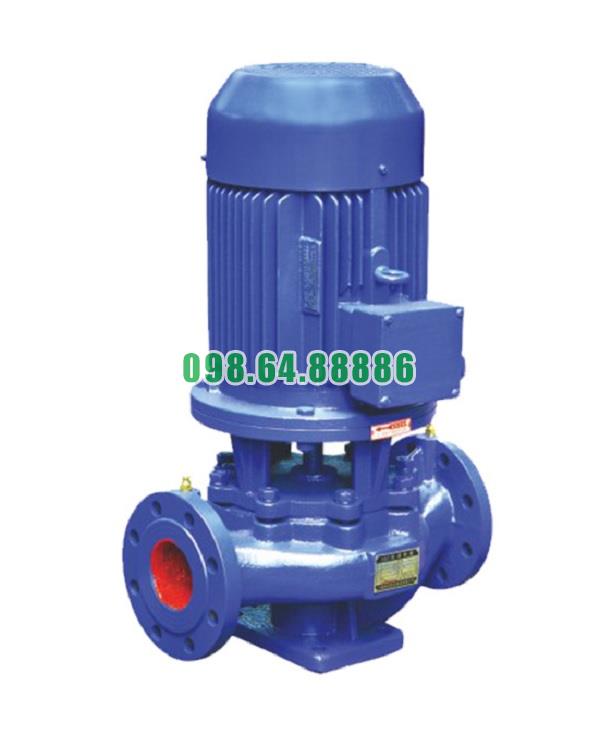

Máy bơm lắp thẳng trục đứng, bơm lắp thẳng trục đứng ISG65-200, IRG65-200, 7.5kw, 25m3

Lớp vỏ bảo vệ của Bơm lắp thẳng trục đứng model ISG65-200, IRG65-200

Vật liệu chế tạo vỏ bơm

Lớp vỏ bảo vệ của bơm ISG65-200 và IRG65-200 được chế tạo từ các vật liệu có độ bền cơ học cao, chịu được áp lực, va đập và ăn mòn trong môi trường làm việc công nghiệp. Tùy vào phiên bản và mục đích sử dụng, vỏ bơm có thể làm từ:

• Gang xám (HT200, HT250): thường dùng cho nước sạch, môi trường thông thường.

• Gang cầu (FCD450): chịu lực tốt hơn, thích hợp với áp suất cao và dòng lưu lượng lớn.

• Thép không gỉ (Inox 304 hoặc 316): sử dụng trong môi trường có tính ăn mòn cao, nước nóng, hóa chất nhẹ.

Lớp sơn phủ epoxy chống ăn mòn

Toàn bộ bề mặt ngoài của thân bơm được sơn phủ epoxy 2 thành phần có độ bám dính cao, giúp:

• Chống ăn mòn hóa học và điện hóa khi bơm làm việc trong môi trường ẩm ướt hoặc có độ mặn.

• Ngăn ngừa hiện tượng oxy hóa, kéo dài tuổi thọ thân bơm.

• Bảo vệ bề mặt khỏi tia UV và thời tiết, thích hợp lắp đặt cả trong nhà và ngoài trời.

Vỏ động cơ tiêu chuẩn bảo vệ IP

Động cơ gắn liền với bơm được bảo vệ bằng vỏ hợp kim nhôm hoặc gang, tích hợp tiêu chuẩn IP54 – IP55, đảm bảo:

• Chống bụi xâm nhập vào bộ phận điện.

• Chống tia nước bắn từ mọi hướng, giữ an toàn khi bơm hoạt động trong khu vực ẩm thấp hoặc gần hệ thống cấp nước.

Thiết kế liền khối, kín khít

Lớp vỏ của bơm và động cơ được thiết kế liền khối, lắp ghép bằng bu-lông cố định, giúp hạn chế khe hở, từ đó:

• Ngăn nước và hơi ẩm xâm nhập vào khoang động cơ hoặc buồng cánh bơm.

• Giảm rung động và tiếng ồn trong quá trình vận hành.

• Tăng độ ổn định của cụm bơm khi làm việc liên tục trong thời gian dài.

Khả năng chịu áp lực tốt

Với thiết kế vỏ bơm có độ dày lớn, được gia công chính xác và kiểm tra áp lực chặt chẽ, model ISG65-200 và IRG65-200 có thể chịu áp suất vận hành lên đến 1.6 MPa (16 bar). Điều này đảm bảo an toàn cho toàn bộ hệ thống trong cả điều kiện áp lực cao và lưu lượng lớn.

Lớp vỏ bảo vệ của bơm lắp thẳng trục đứng ISG65-200 và IRG65-200 không chỉ đóng vai trò che chắn, mà còn là yếu tố then chốt tạo nên độ bền, khả năng làm việc ổn định và chống chịu môi trường của toàn bộ thiết bị. Sự kết hợp giữa vật liệu chắc chắn, lớp phủ epoxy chống ăn mòn và tiêu chuẩn bảo vệ IP hiện đại giúp bơm vận hành hiệu quả, an toàn và lâu dài trong mọi điều kiện công nghiệp

Quá trình chuyển đổi năng lượng trong Bơm lắp thẳng trục đứng model ISG65-200, IRG65-200

Từ điện năng sang cơ năng

Bơm ISG65-200 và IRG65-200 sử dụng động cơ điện 3 pha để khởi động quá trình hoạt động. Khi cấp điện, stato của động cơ tạo ra từ trường quay, kéo theo rotor chuyển động quay quanh trục. Trục động cơ được nối thẳng với trục bơm, giúp truyền cơ năng trực tiếp mà không cần bộ truyền trung gian, từ đó tối ưu hiệu suất truyền động và giảm hao tổn năng lượng.

Từ cơ năng sang động năng chất lỏng

Trục quay kéo theo cánh bơm ly tâm bên trong buồng bơm. Khi quay với tốc độ cao, cánh bơm tạo ra lực ly tâm, hút chất lỏng từ cửa vào (đầu hút) rồi đẩy mạnh ra phía mép cánh bơm. Cơ năng từ trục quay được chuyển hóa thành động năng của dòng chất lỏng, làm tăng vận tốc và hướng dòng chảy ra ngoài buồng bơm.

Từ động năng sang thủy năng

Chất lỏng sau khi tăng tốc độ tại cánh bơm sẽ được dẫn qua thân bơm thiết kế dạng buồng khuếch tán hoặc ống xoắn. Tại đây, vận tốc của chất lỏng giảm dần nhưng áp suất tăng lên, quá trình này giúp chuyển đổi một phần động năng thành áp suất tĩnh, tạo ra thủy năng. Năng lượng này đủ để đẩy nước đến các vị trí tiêu thụ ở khoảng cách xa hoặc độ cao lớn.

Các bộ phận tham gia vào quá trình chuyển đổi năng lượng

Tối ưu hiệu suất chuyển đổi

• Thiết kế đồng trục, trục đứng, giúp giảm tổn hao khi truyền lực.

• Vật liệu chế tạo cánh bơm và thân bơm có tính chịu mài mòn, đảm bảo hiệu suất lâu dài.

• Hệ số chuyển đổi năng lượng cao, hiệu suất bơm đạt từ 65% – 80% tùy điều kiện vận hành.

Bơm lắp thẳng trục đứng ISG65-200 và IRG65-200 hoạt động nhờ chuỗi chuyển đổi năng lượng liền mạch từ điện năng thành cơ năng và sau đó thành thủy năng. Thiết kế tối ưu giúp quá trình này diễn ra hiệu quả, ổn định, hỗ trợ vận hành bơm mạnh mẽ, tiết kiệm điện năng và phù hợp cho nhiều ứng dụng kỹ thuật khác nhau

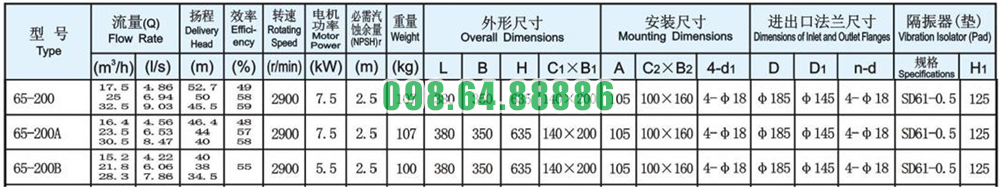

Thông số kỹ thuật và kích thước bơm model ISG65-200

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-200

Đường cong hiệu suất bơm model ISG65-200

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-200

Phụ kiện và kích thước lắp đặt bơm model ISG65-200

Phương thức lắp đặt bơm model ISG65-200
