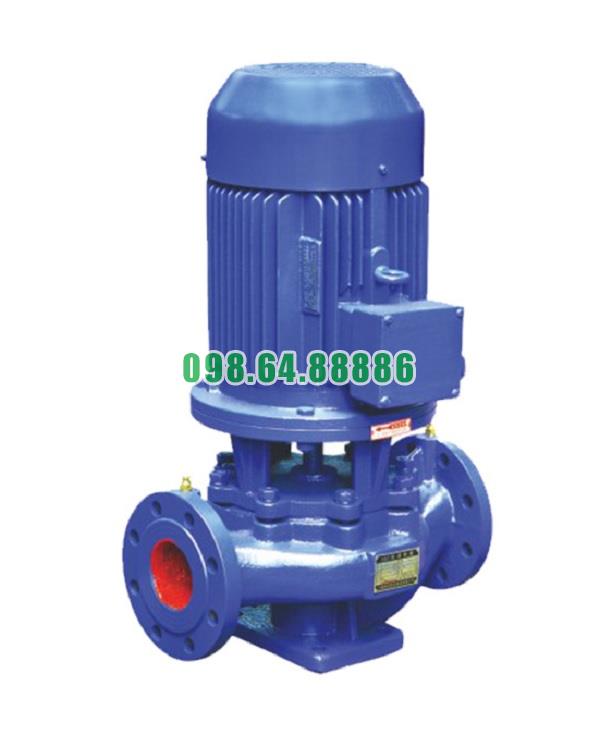

Máy bơm inline model ISG40-125A, IRG40-125A CHÍNH HÃNG

Vai trò của từng bộ phận trong cấu tạo Máy bơm inline model ISG40-125A, IRG40-125A

Thân bơm (Pump Casing)

• Vai trò: Là bộ phận bao bọc toàn bộ hệ thống thủy lực bên trong, giúp định hình dòng chảy và chịu toàn bộ áp suất vận hành.

• Chức năng chính: Bảo vệ các bộ phận bên trong, dẫn hướng nước từ đầu hút tới đầu xả, đồng thời duy trì độ kín và độ an toàn khi bơm làm việc ở áp lực cao.

Cánh bơm (Impeller)

• Vai trò: Tạo lực ly tâm để đẩy nước ra khỏi thân bơm.

• Chức năng chính: Khi quay, cánh bơm truyền động năng cho nước, giúp tăng áp lực và vận tốc dòng chảy, từ đó đẩy nước đến vị trí mong muốn. Đây là bộ phận quyết định trực tiếp đến lưu lượng và cột áp của máy.

Trục bơm (Pump Shaft)

• Vai trò: Truyền động từ động cơ đến cánh bơm.

• Chức năng chính: Là cầu nối cơ học giữa động cơ và cánh bơm, giúp cánh bơm quay đều. Trục bơm phải có độ cứng vững cao, chịu mài mòn và lực xoắn lớn.

Phớt cơ khí (Mechanical Seal)

• Vai trò: Ngăn nước rò rỉ từ thân bơm ra ngoài tại vị trí trục quay.

• Chức năng chính: Bảo vệ motor và trục bơm khỏi bị thấm nước, đảm bảo tính kín tuyệt đối, giúp máy hoạt động ổn định, an toàn và không gây hư hỏng các linh kiện điện.

Động cơ điện (Electric Motor)

• Vai trò: Cung cấp năng lượng quay cho toàn bộ máy bơm.

• Chức năng chính: Biến điện năng thành cơ năng để truyền tới trục và cánh bơm. Động cơ của model ISG/IRG thường có công suất từ 0.75kW đến 3kW, vận hành ổn định và tiết kiệm điện năng.

Gối đỡ và vòng bi (Bearing)

• Vai trò: Đỡ trục bơm và đảm bảo sự quay êm ái, giảm ma sát.

• Chức năng chính: Giữ cho trục luôn nằm đúng vị trí, giảm rung lắc, tăng tuổi thọ cho cả trục và thân bơm, đồng thời giúp vận hành êm và ổn định ở tốc độ cao.

Gioăng làm kín (Gasket / Seal Ring)

• Vai trò: Đảm bảo độ kín giữa các khớp nối.

• Chức năng chính: Ngăn ngừa rò rỉ chất lỏng giữa các mặt bích, mối nối hoặc giữa thân và nắp bơm.

Cổng hút – cổng xả (Inlet and Outlet)

• Vai trò: Là các vị trí kết nối bơm với hệ thống đường ống.

• Chức năng chính:

  • Cổng hút cho phép nước đi vào bơm.

  • Cổng xả dẫn nước sau khi tăng áp ra hệ thống sử dụng.
    Thiết kế thẳng hàng (inline) giúp dễ dàng lắp đặt trên hệ thống ống cố định, tiết kiệm không gian và thuận tiện cho việc bảo trì.

Tổng thể, từng bộ phận của Máy bơm inline ISG40-125A, IRG40-125A đều đóng vai trò quan trọng, tạo nên một hệ thống bơm hoạt động mạnh mẽ, bền bỉ và hiệu quả, đáp ứng các yêu cầu khắt khe trong cấp nước, tăng áp và xử lý chất lỏng công nghiệp.

Quy trình vận hành an toàn cho Máy bơm inline model ISG40-125A, IRG40-125A

Chuẩn bị trước khi vận hành

Kiểm tra tổng thể máy bơm

• Đảm bảo máy được lắp đặt chắc chắn, các bu lông không bị lỏng.

• Đầu hút và đầu xả đã được kết nối đúng hướng, không bị nghẽn hoặc gấp khúc.

• Kiểm tra nguồn điện cấp cho động cơ đúng điện áp và tần số theo thiết kế.

• Đảm bảo đường ống đã được châm đầy nước (nếu hệ thống không có van một chiều tự mồi).

Kiểm tra dầu bôi trơn và vòng bi

• Đảm bảo vòng bi được bôi trơn đầy đủ, không phát ra tiếng kêu bất thường.

• Không vận hành khô khi chưa kiểm tra dầu mỡ hoặc tình trạng phớt cơ khí.

Khởi động máy bơm

Mở van xả

• Mở một phần van xả (không mở hoàn toàn) để tránh tạo áp lực tức thời lớn khi khởi động.

Cấp điện khởi động động cơ

• Bật nguồn và quan sát chiều quay của trục có đúng với mũi tên trên thân bơm không.

• Nếu quay sai chiều, cần đảo lại 2 dây pha động cơ ba pha.

Theo dõi áp suất và âm thanh

• Quan sát đồng hồ áp lực đầu xả để đảm bảo máy hoạt động ổn định.

• Lắng nghe xem có tiếng rung lắc, cọ xát hoặc tiếng kêu lạ hay không.

Trong quá trình vận hành

Duy trì áp lực ổn định

• Điều chỉnh van xả để đạt lưu lượng và cột áp yêu cầu.

• Không vận hành quá giới hạn công suất hoặc lưu lượng thiết kế.

Theo dõi nhiệt độ động cơ và thân bơm

• Kiểm tra bằng tay hoặc thiết bị đo để phát hiện sớm hiện tượng quá nhiệt.

• Đảm bảo động cơ thông gió tốt, không bị che khuất lỗ thông gió.

Kiểm tra thường xuyên tình trạng phớt cơ khí

• Quan sát vị trí phớt, nếu có nước rò rỉ nhỏ giọt liên tục, có thể cần kiểm tra và thay thế.

Tắt máy an toàn

Ngắt nguồn điện

• Tắt nguồn điện từ tủ điều khiển hoặc CB chính.

• Đợi cho máy dừng quay hoàn toàn trước khi tiếp xúc, kiểm tra hoặc bảo trì.

Đóng van xả và van hút

• Đóng từ từ các van để tránh tạo áp lực ngược vào máy bơm.

Xả nước khỏi buồng bơm (nếu bảo trì)

• Nếu cần bảo trì dài hạn, hãy xả cạn nước trong buồng bơm và lau khô toàn bộ máy.

Biện pháp an toàn bổ sung

• Luôn mang thiết bị bảo hộ khi tiếp xúc với máy đang hoạt động.

• Không tháo lắp bất kỳ bộ phận nào khi máy còn đang quay.

• Lắp rơ-le bảo vệ quá tải và thiết bị chống pha ngược cho hệ thống điện.

• Lắp van một chiều và van an toàn để tránh hiện tượng búa nước và hư hỏng hệ thống.

Quy trình vận hành an toàn là điều kiện tiên quyết giúp máy bơm ISG40-125A, IRG40-125A hoạt động ổn định, giảm sự cố và kéo dài tuổi thọ thiết bị. Việc tuân thủ đúng kỹ thuật còn giúp tiết kiệm chi phí sửa chữa và đảm bảo an toàn cho người vận hành.

Thông số kỹ thuật và kích thước bơm ly tâm trục đứng ISG40-125A

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm ly tâm trục đứng ISG40-125A

Đường cong hiệu suất bơm ly tâm trục đứng ISG40-125A

Cấu trúc bơm chịu nhiệt độ cao bơm ly tâm trục đứng ISG40-125A

Phụ kiện và kích thước lắp đặt bơm ly tâm trục đứng ISG40-125A

Phương thức lắp đặt bơm ly tâm trục đứng ISG40-125A
