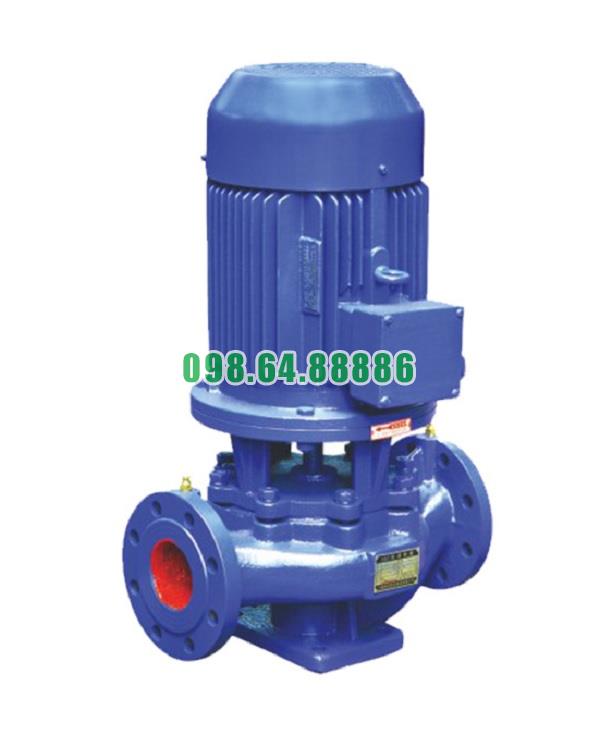

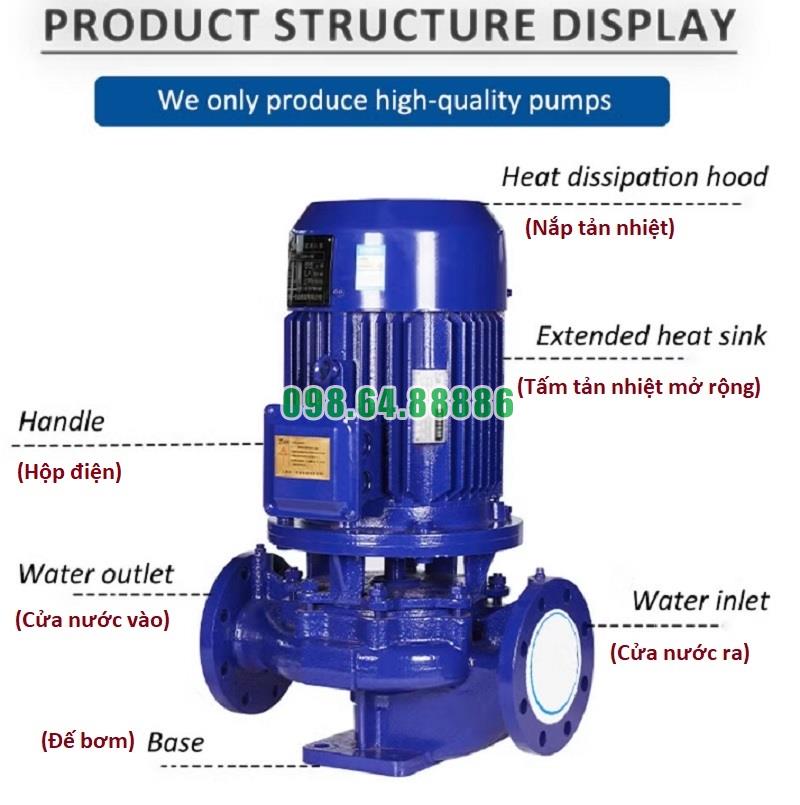

Bơm ISG65-315 và IRG65-315 được thiết kế theo dạng đồng trục thẳng đứng, trong đó trục của bơm và trục động cơ nằm trên một đường thẳng. Thiết kế này giúp truyền động trực tiếp, giảm tổn thất cơ học, nâng cao hiệu suất và loại bỏ sự lệch trục thường thấy ở các bơm nối rời truyền thống.
Trục đồng tâm còn giúp giảm rung động, kéo dài tuổi thọ vòng bi và các bộ phận quay, đồng thời nâng cao độ ổn định trong quá trình vận hành.
Thiết kế thẳng đứng giúp bơm chiếm diện tích sàn nhỏ, phù hợp lắp đặt tại các phòng máy chật hẹp hoặc khu vực có không gian hạn chế. Cấu trúc tích hợp giữa bơm và động cơ giúp giảm số lượng phụ kiện kết nối, tiết kiệm chi phí lắp đặt và bảo trì.
Tổng thể bơm có hình khối cân đối, thuận tiện cho việc bố trí dọc trục ống và phù hợp với các hệ thống bơm tuần hoàn, cấp nước tầng cao hoặc hệ thống HVAC.
Thiết kế hiện đại chú trọng đến khả năng tháo lắp dễ dàng. Phớt cơ khí và các chi tiết quay có thể tháo rời từ phía trên mà không cần tháo rời toàn bộ bơm ra khỏi hệ thống ống. Điều này giúp rút ngắn thời gian sửa chữa và thuận tiện trong việc thay thế phụ tùng.
Các bộ phận chính của bơm như thân, cánh, trục có thể được làm từ gang cầu, gang xám, thép không gỉ hoặc hợp kim đặc biệt, phù hợp với nhiều loại môi chất như nước sạch, nước nóng, hóa chất loãng. Lớp phủ epoxy 2 thành phần và gioăng kín cao su EPDM, Viton giúp tăng độ bền và khả năng chống ăn mòn vượt trội.
Động cơ của bơm đạt chuẩn IP54 – IP55, chống bụi và nước tốt. Ngoài ra, có thể lựa chọn động cơ chống cháy nổ hoặc motor biến tần để điều chỉnh tốc độ, giúp tiết kiệm điện năng và phù hợp với hệ thống điều khiển tự động.
Các chi tiết cơ khí như phớt cơ khí đơn hoặc đôi, bạc đạn chất lượng cao, cánh cân bằng động cũng được sử dụng để tăng độ tin cậy và giảm hao mòn trong quá trình vận hành.
Người dùng có thể chọn:
Kiểu bích nối chuẩn ISO/DIN
Cổng hút – xả thẳng hàng, bố trí inline
Tùy chọn chiều quay
Tùy chỉnh chiều dài trục để phù hợp với các hệ thống đặc thù
Nhờ tính tùy biến cao, bơm ISG65-315 và IRG65-315 dễ dàng tích hợp vào các hệ thống cấp thoát nước đô thị, công nghiệp, hệ thống năng lượng nhiệt và hệ thống chữa cháy.
Trước khi tiến hành lắp đặt bơm đồng trục thẳng đứng ISG65-315 hoặc IRG65-315, cần đảm bảo đầy đủ các điều kiện sau:
Kiểm tra vị trí lắp đặt: Nơi lắp đặt phải bằng phẳng, chắc chắn, thông thoáng, dễ bảo trì, không bị ngập nước hoặc tiếp xúc trực tiếp với nguồn nhiệt, độ ẩm cao.
Chuẩn bị mặt bằng phẳng và bệ đỡ cố định: Mặt nền bê tông hoặc khung thép chắc chắn để gắn chân bơm, đảm bảo không rung lắc khi hoạt động.
Kiểm tra kích thước và tiêu chuẩn mặt bích: Đảm bảo đường ống đầu hút và đầu đẩy đúng đường kính DN65 và có ren hoặc mặt bích đồng bộ.
Lắp đặt theo phương thẳng đứng: Model ISG và IRG thiết kế đồng trục đứng nên phải đặt theo phương thẳng đứng, trục động cơ hướng lên trên.
Hướng dòng chảy đúng chiều mũi tên: Trên thân bơm luôn có mũi tên chỉ chiều dòng nước, cần đảm bảo nước vào đúng đầu hút và ra ở đầu đẩy.
Lắp càng gần nguồn cấp nước càng tốt, hạn chế độ dài đường ống hút để tránh hiện tượng khí thực (cavitation).
Ống hút và ống đẩy phải đồng trục với cửa hút/xả của bơm, không được gây lực xiên, tránh làm lệch trục hoặc nứt thân bơm.
Bắt bu-lông mềm: Không siết quá chặt bu-lông liên kết giữa bơm và đường ống khi chưa cân chỉnh hoàn toàn hệ thống.
Nên dùng khớp nối mềm hoặc cao su chống rung ở đầu hút và đẩy để hấp thụ rung động và tránh truyền lực về phía bơm.
Đặt bơm cân bằng bằng thước thủy, tránh nghiêng lệch sẽ ảnh hưởng đến vòng bi, trục và khả năng tự làm mát của động cơ.
Dùng bu lông nở cố định chân đế của bơm với nền, đảm bảo bơm không bị dịch chuyển khi vận hành ở tốc độ cao.
Nếu sử dụng cùng biến tần, cần kết nối tín hiệu điều khiển chính xác theo hướng dẫn kỹ thuật của nhà sản xuất.
Van 1 chiều: Lắp ở đầu ra (ống đẩy) để tránh nước chảy ngược khi ngừng bơm.
Van khóa: Lắp ở cả đầu hút và đẩy để dễ thao tác khi bảo trì.
Đồng hồ áp suất và lưu lượng kế: Giúp kiểm tra và điều chỉnh điểm làm việc phù hợp với hiệu suất bơm.
Lọc rác (strainer): Nếu hút nước từ bể chứa, cần gắn bộ lọc đầu hút để ngăn dị vật làm kẹt cánh bơm.
Mồi nước đầy buồng bơm trước khi khởi động, tuyệt đối không để bơm chạy khô.
Kiểm tra hướng quay của động cơ, đảm bảo đúng với mũi tên chỉ trên thân bơm.
Sau khi khởi động, theo dõi các chỉ số như áp lực, lưu lượng, nhiệt độ động cơ và rung động để điều chỉnh kịp thời.
Không lắp đặt bơm ở vị trí quá cao so với mực nước nguồn, tránh tình trạng bơm bị hút khí.
Không bật/tắt bơm liên tục trong thời gian ngắn, gây sốc nhiệt và hao mòn phớt.
Luôn đảm bảo có nước làm mát trục và phớt, nhất là với model IRG vận hành nước nóng.
Việc lắp đặt đúng kỹ thuật bơm đồng trục thẳng đứng model ISG65-315 và IRG65-315 không chỉ giúp thiết bị hoạt động ổn định, bền bỉ, mà còn tối ưu hóa hiệu suất, tiết kiệm năng lượng và giảm rủi ro hư hỏng. Đầu tư thời gian và nhân lực cho khâu lắp đặt là nền tảng để khai thác tối đa hiệu quả của dòng bơm cao cấp này trong cả dân dụng và công nghiệp
