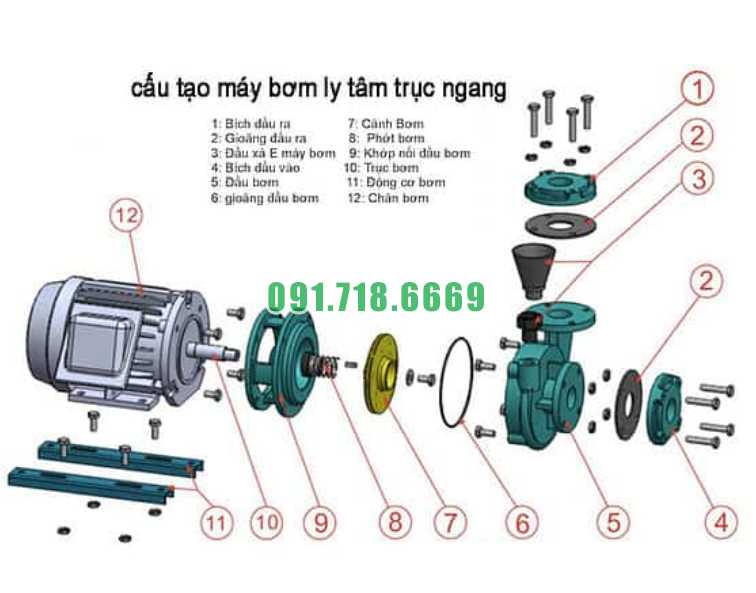

Cấu tạo chung của bơm li tâm trục ngang đường thoát đầu vào ra Dn65 model CM40-200B
Động cơ: Bơm được trang bị động cơ điện để tạo ra sức mạnh cần thiết để hoạt động. Động cơ thường được đặt ở phía trên bơm và được kết nối trực tiếp với trục quay của bơm.
Thân bơm: Thân bơm là phần chính của bơm, chứa các bộ phận cần thiết như cánh quạt, vòng đệm, và trục quay. Thân bơm thường được làm từ gang hoặc thép không gỉ để đảm bảo độ bền và ổn định trong quá trình vận hành.
Cánh quạt: Cánh quạt được gắn vào trục quay của bơm và được thiết kế để tạo ra lực ly tâm cần thiết để hút nước vào bơm và đẩy nước ra từ bơm. Cánh quạt thường có hình dạng và góc nghiêng được thiết kế để tối ưu hóa hiệu suất của bơm.
Hệ thống thoát nước: Bơm CM40-200B được trang bị đường thoát với đường kính DN65, giúp dẫn nước ra từ bơm đến hệ thống ống phân phối hoặc điểm sử dụng. Các van và phụ kiện khác có thể được kết nối vào hệ thống này để điều chỉnh áp suất và luồng nước theo nhu cầu cụ thể của ứng dụng.
Vật liệu chế tạo: Bên cạnh vỏ bơm được làm từ gang FC200, các bộ phận khác của bơm như cánh quạt, trục quay và các bộ phận chịu mài mòn thường được làm từ thép không gỉ hoặc các vật liệu chịu mài mòn khác để tăng độ bền và tuổi thọ của sản phẩm.
Hệ thống gia cố: Bơm cũng có thể đi kèm với các hệ thống gia cố như hệ thống dẫn hướng dòng nước hoặc bộ gia cố cơ học khác nhằm tăng cường hiệu suất và độ ổn định của bơm trong quá trình vận hành.
Nguyên tắc hoạt động của bơm li tâm trục ngang đường thoát đầu vào ra Dn65 model CM40-200B
Bơm li tâm trục ngang, như model CM40-200B với đường thoát đầu vào ra Dn65, hoạt động theo nguyên tắc của lực ly tâm để cung cấp lưu lượng nước hoặc chất lỏng. Dưới đây là mô tả về nguyên tắc hoạt động của sản phẩm này:
Hút Chất Lỏng: Quá trình bắt đầu khi bơm hút chất lỏng từ nguồn cung cấp thông qua ống hút. Bơm sử dụng một cánh quạt xoay để tạo ra lực hút, đẩy chất lỏng vào bên trong bơm.
Tạo Áp Lực: Chất lỏng được hút vào bên trong bơm sẽ di chuyển ra xa trục quay, tạo ra áp suất trong bơm và trong hệ thống ống.
Đẩy Chất Lỏng: Áp suất được tạo ra trong bơm sẽ đẩy chất lỏng ra khỏi bơm thông qua ống xuất, tiến đến điểm cần thiết trong hệ thống.
Lưu Lượng Li Tâm: Bơm tạo ra lực ly tâm mạnh mẽ, khiến chất lỏng được đẩy ra xa trục quay với tốc độ cao, tạo ra một lực đẩy mạnh mẽ để vận chuyển chất lỏng.
Tuần Hoàn: Quá trình này lặp đi lặp lại, tạo ra sự tuần hoàn liên tục của chất lỏng trong hệ thống, đảm bảo cung cấp lưu lượng nước hoặc chất lỏng theo yêu cầu.

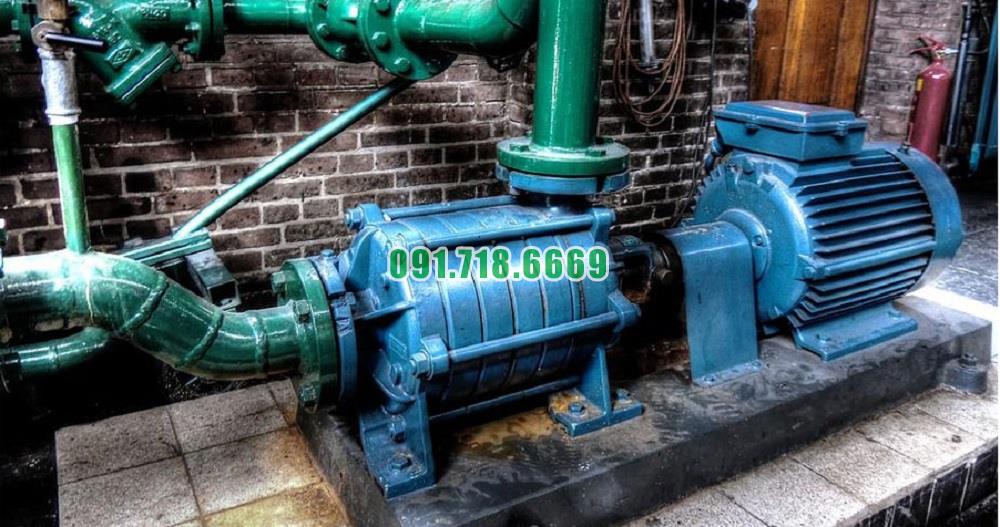

Khi nào cần sử dụng bơm li tâm trục ngang đường thoát đầu vào ra Dn65 model CM40-200B
Bơm li tâm trục ngang đường thoát đầu vào và ra Dn65, như model CM40-200B, thường được sử dụng trong nhiều ứng dụng khác nhau, đặc biệt là khi cần cung cấp nước sạch hoặc xử lý nước thải trong các tình huống sau:
Ứng dụng công nghiệp: Bơm li tâm trục ngang CM40-200B thích hợp cho các ứng dụng công nghiệp như cung cấp nước cho hệ thống làm mát, hệ thống làm sạch, hệ thống phun sương hoặc các quá trình sản xuất công nghiệp khác.
Ứng dụng xử lý nước thải: Trong các hệ thống xử lý nước thải, bơm li tâm trục ngang CM40-200B có thể được sử dụng để chuyển đổi nước thải từ các khu vực tiếp nhận đến các bể xử lý chính hoặc các quá trình xử lý khác.
Ứng dụng hệ thống cấp nước sạch: Bơm CM40-200B cũng thích hợp cho các hệ thống cấp nước sạch cho các khu dân cư, khu công nghiệp hoặc các công trình công cộng khác.
Ứng dụng tưới tiêu: Trong nông nghiệp, bơm li tâm trục ngang CM40-200B có thể được sử dụng để cung cấp nước cho hệ thống tưới tiêu trong các khu vườn, ruộng đất hoặc trang trại.
Ứng dụng trong hệ thống chữa cháy: Trong hệ thống chữa cháy, bơm CM40-200B có thể được sử dụng để cung cấp nước từ nguồn cung cấp đến hệ thống sprinkler hoặc nozzle để dập tắt hoả hoạn.
Ứng dụng trong hệ thống làm mát: Bơm li tâm trục ngang cũng có thể được sử dụng trong các hệ thống làm mát cho tòa nhà, nhà máy hoặc các khu vực công nghiệp khác.
Thông số kỹ thuật bơm li tâm trục ngang đường thoát đầu vào ra Dn65 model CM40-200B
Model | Lưu lượng | Đẩy cao | Động cơ điện | Điện áp | Đường kính đầu vào ra | Vật liệu |
CM40 - 200B | 39 m3 / h | 25 m | 5.5 kw | 380 v | Dn65 / 40 mm | Vỏ gang FC200
|
Đường cong hiệu suất bơm li tâm trục ngang đường thoát đầu vào ra Dn65 model CM40-200B

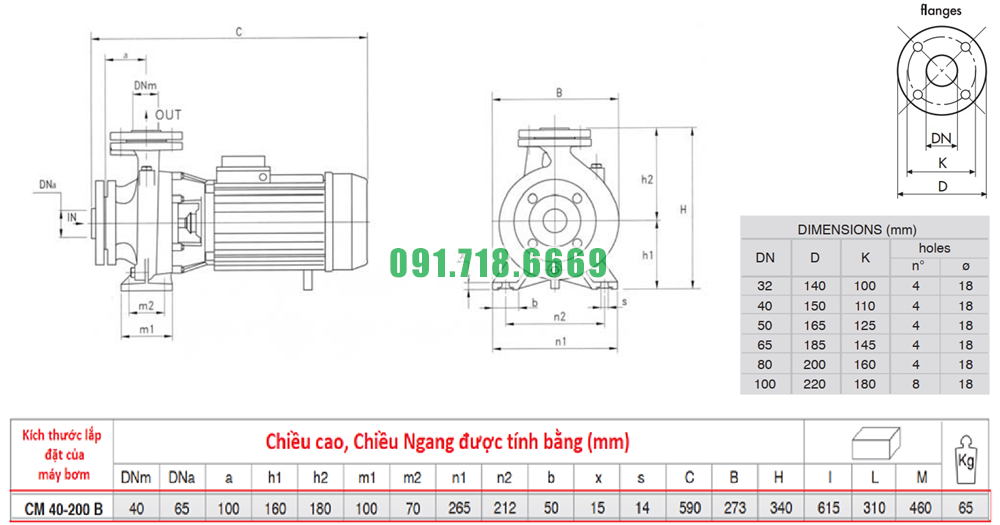

Kích thước bơm li tâm trục ngang đường thoát đầu vào ra Dn65 model CM40-200B
