Bơm nước trục ngang SLW100-ISW100-125-I có đầu hút ngang hướng trục và đầu ra hướng lên thẳng đứng
Bơm nước trục ngang SLW100-ISW100-125-I có cấu trúc đặc biệt với đầu hút ngang hướng trục và đầu xả hướng lên thẳng đứng. Thiết kế này có một số đặc điểm và ưu điểm đáng chú ý:
1. Đầu hút ngang hướng trục:
- Hướng hút: Đầu hút nằm ngang và hướng về phía trục của bơm, cho phép chất lỏng được hút vào từ bên hông của bơm. Thiết kế này giúp giảm thiểu sự cố tắc nghẽn hoặc cản trở dòng chảy vào bơm, đồng thời thuận tiện cho việc kết nối với các đường ống hút.
- Ưu điểm: Việc đặt đầu hút ngang giúp tối ưu hóa việc lắp đặt trong không gian hạn chế và dễ dàng kết nối với hệ thống đường ống hút mà không cần thay đổi góc đường ống. Hơn nữa, thiết kế này giúp giảm thiểu ma sát và lực cản khi chất lỏng đi vào bơm, giúp tăng hiệu suất hút.
2. Đầu ra hướng lên thẳng đứng:
- Hướng xả: Đầu xả hướng lên thẳng đứng giúp chất lỏng được đẩy ra từ bơm theo hướng dọc lên trên, tạo ra dòng nước với áp suất cao hơn và có thể dễ dàng kết nối với các hệ thống đường ống xả hoặc các thiết bị sử dụng nước.
- Ưu điểm:
- Dễ dàng kết nối với hệ thống ống xả: Với đầu xả hướng lên, việc kết nối với các hệ thống đường ống dọc hoặc bể chứa trở nên dễ dàng và thuận tiện hơn.
- Tối ưu cho việc bơm lên cao: Khi cần đẩy nước lên cao (ví dụ, hệ thống cấp nước cho tòa nhà cao tầng hoặc các hệ thống làm mát công nghiệp), việc có đầu xả hướng lên thẳng đứng sẽ giúp bơm nước một cách hiệu quả hơn.
- Hệ thống lắp đặt đơn giản hơn: Việc xả nước theo chiều dọc giúp đơn giản hóa thiết kế của hệ thống, giúp tiết kiệm không gian và dễ dàng lắp đặt trong những điều kiện không gian chật hẹp hoặc yêu cầu kỹ thuật đặc biệt.
3. Tính linh hoạt và tiết kiệm không gian:
- Linh hoạt trong lắp đặt: Cấu trúc này rất linh hoạt khi lắp đặt trong các hệ thống có yêu cầu đặc biệt về không gian hoặc chiều cao. Nó thích hợp cho các hệ thống cấp nước, xử lý nước thải, hệ thống chữa cháy hoặc các ứng dụng công nghiệp, đặc biệt là khi cần đẩy nước lên cao.
- Tiết kiệm không gian: Do đầu hút và đầu xả có hướng tiếp cận khác nhau, bơm có thể dễ dàng lắp đặt trong không gian giới hạn mà vẫn đảm bảo hiệu quả hoạt động tối ưu.
4. Lợi ích cho ứng dụng cấp nước và công nghiệp:
- Cấp nước tòa nhà cao tầng: Với khả năng đẩy nước lên cao từ đầu xả hướng thẳng đứng, bơm có thể cung cấp nước cho các tòa nhà cao tầng hoặc các khu vực có độ cao lớn.
- Hệ thống làm mát công nghiệp: Đầu xả hướng lên thẳng đứng giúp dễ dàng kết nối với các hệ thống ống làm mát hoặc dẫn nước đến các bộ phận cần thiết trong các quy trình công nghiệp.
- Hệ thống xử lý nước thải hoặc cấp nước công nghiệp: Thiết kế này rất phù hợp cho các hệ thống xử lý nước thải, cung cấp nước cho các nhà máy hoặc các hệ thống công nghiệp yêu cầu nước với lưu lượng lớn và áp suất ổn định.
5. Tính ổn định và hiệu suất:
- Ít gặp sự cố tắc nghẽn: Với đầu hút nằm ngang và đầu xả thẳng đứng, bơm ít gặp phải các vấn đề tắc nghẽn hay cản trở dòng chảy, giúp duy trì hiệu suất vận hành liên tục và ổn định.
- Dễ dàng bảo trì: Việc thiết kế đầu hút và đầu xả theo các hướng khác nhau cũng giúp việc bảo trì và kiểm tra bơm dễ dàng hơn, khi các bộ phận này có thể được tiếp cận thuận tiện mà không cần phải tháo dỡ toàn bộ hệ thống.
Bơm nước trục ngang SLW100-ISW100-125-I với đầu hút ngang hướng trục và đầu xả hướng lên thẳng đứng mang lại nhiều lợi ích trong việc lắp đặt, bảo trì và vận hành. Thiết kế này tối ưu hóa hiệu quả hút và xả, giúp bơm hoạt động ổn định, tiết kiệm không gian, và dễ dàng tích hợp vào các hệ thống yêu cầu đẩy nước lên cao hoặc hệ thống có không gian hạn chế
Bơm nước trục ngang SLW100-ISW100-125-I ứng dụng trong công nghiệp luyện kim, chế biến gỗ, hóa chất, dệt may, sản xuất giấy
Bơm nước trục ngang SLW100-ISW100-125-I có thể được ứng dụng hiệu quả trong nhiều ngành công nghiệp khác nhau, bao gồm luyện kim, chế biến gỗ, hóa chất, dệt may, và sản xuất giấy, nhờ vào những đặc điểm vượt trội như khả năng vận hành ổn định, hiệu suất cao, và khả năng đáp ứng các yêu cầu khắt khe của các quy trình công nghiệp. Dưới đây là các ứng dụng chi tiết của bơm này trong các ngành công nghiệp trên:
1. Công nghiệp luyện kim
- Ứng dụng:
- Bơm được sử dụng trong các hệ thống làm mát, cung cấp nước cho các lò luyện kim, hoặc trong các hệ thống xử lý nước làm mát cho các thiết bị, máy móc trong nhà máy luyện kim.
- Lý do:
- Trong công nghiệp luyện kim, việc làm mát các thiết bị như lò nung, máy nén và các vật liệu trong quá trình sản xuất rất quan trọng. Bơm SLW100-ISW100-125-I với lưu lượng và áp suất ổn định sẽ cung cấp nước làm mát cho các thiết bị, đảm bảo hiệu suất và bảo vệ các máy móc khỏi quá nhiệt.
2. Công nghiệp chế biến gỗ
- Ứng dụng:
- Bơm có thể được sử dụng trong các hệ thống làm mát máy móc chế biến gỗ, cung cấp nước cho các hệ thống rửa gỗ, hoặc vận chuyển chất lỏng trong các quy trình chế biến gỗ.
- Lý do:
- Trong quá trình chế biến gỗ, việc cung cấp nước để làm mát các lưỡi cưa, hệ thống hút bụi và các thiết bị là rất quan trọng. Bơm này đảm bảo lưu lượng nước lớn và ổn định, giúp duy trì nhiệt độ làm việc của các thiết bị và giảm thiểu sự hao mòn.
3. Công nghiệp hóa chất
- Ứng dụng:
- Bơm SLW100-ISW100-125-I có thể được sử dụng trong các hệ thống vận chuyển hóa chất, làm mát thiết bị trong các nhà máy hóa chất, hoặc trong các quy trình xử lý nước thải công nghiệp.
- Lý do:
- Trong ngành hóa chất, bơm cần phải chịu được tác động của các chất lỏng ăn mòn hoặc dễ cháy nổ. Bơm trục ngang này có thể sử dụng cho các chất lỏng có độ ăn mòn thấp, giúp duy trì quy trình sản xuất liên tục mà không gây hư hại cho thiết bị.
4. Công nghiệp dệt may
- Ứng dụng:
- Bơm có thể được sử dụng trong các hệ thống cấp nước cho các quá trình nhuộm vải, làm mát các thiết bị dệt, hoặc cung cấp nước cho các hệ thống vệ sinh máy móc và thiết bị trong nhà máy dệt.
- Lý do:
- Trong công nghiệp dệt may, nước đóng vai trò quan trọng trong các quá trình nhuộm, giặt và làm sạch vải. Bơm này giúp duy trì lưu lượng nước ổn định và áp suất đủ mạnh để phục vụ các quy trình sản xuất liên tục mà không bị gián đoạn.
5. Công nghiệp sản xuất giấy
- Ứng dụng:
- Bơm SLW100-ISW100-125-I có thể được ứng dụng trong các hệ thống cung cấp nước cho quá trình sản xuất giấy, bao gồm làm mát các máy móc, cung cấp nước cho các quá trình giấy hoặc trong các hệ thống xử lý nước thải.
- Lý do:
- Trong ngành sản xuất giấy, nước được sử dụng để làm mát các thiết bị, cung cấp nước cho các quy trình chế biến giấy và hỗ trợ các quá trình làm sạch. Bơm này sẽ giúp duy trì hiệu suất làm việc ổn định, đặc biệt là trong các quy trình đòi hỏi lưu lượng nước lớn và liên tục.
6. Các ứng dụng chung khác trong công nghiệp
- Cung cấp nước làm mát cho các hệ thống điện:
- Trong các nhà máy điện công nghiệp, bơm này có thể sử dụng để cung cấp nước làm mát cho các thiết bị điện và hệ thống máy móc.
- Hệ thống xử lý nước thải:
- Bơm SLW100-ISW100-125-I có thể được sử dụng trong các hệ thống xử lý nước thải trong các ngành công nghiệp này để vận chuyển nước hoặc chất thải lỏng đến các bể xử lý hoặc bể lắng.
- Ứng dụng trong các quy trình hóa lý:
- Bơm có thể tham gia vào các quy trình hóa lý trong các ngành công nghiệp này, như việc cung cấp chất lỏng trong các bể phản ứng hoặc các bể khuấy
Điều kiện làm việc bơm nước trục ngang SLW100-ISW100-125-I
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

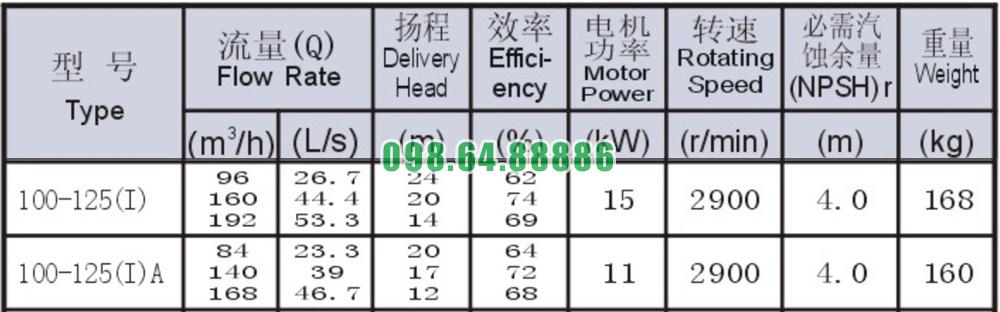

Bảng thông số kỹ thuật bơm nước trục ngang SLW100-ISW100-125-I

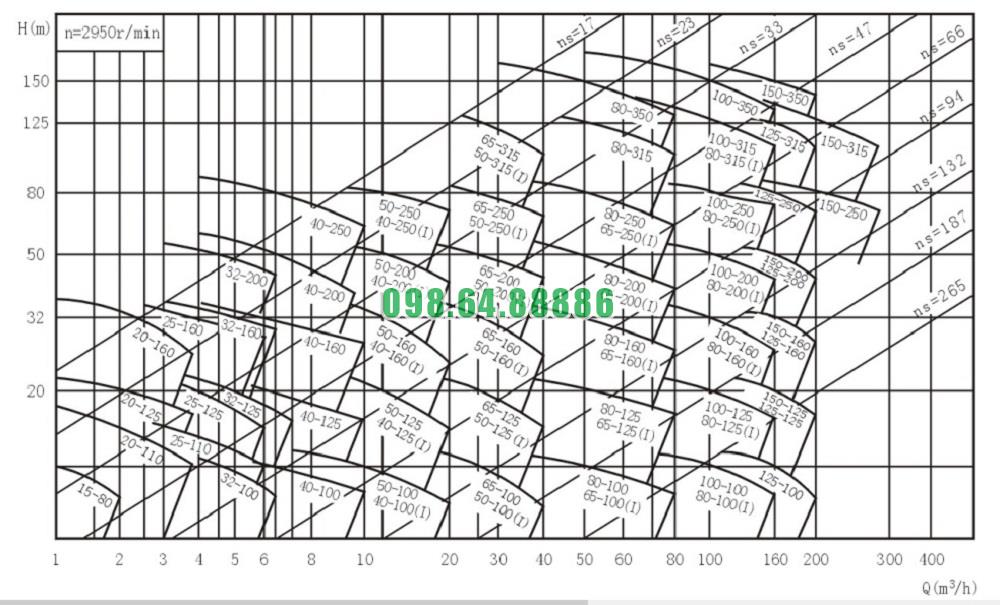

Đường cong hiệu suất bơm nước trục ngang SLW100-ISW100-125-I

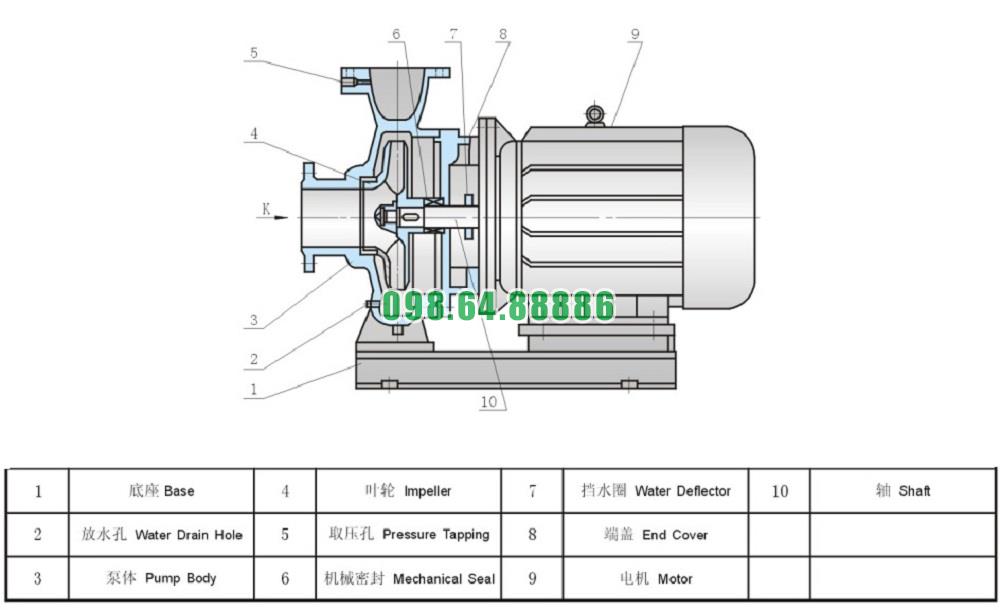

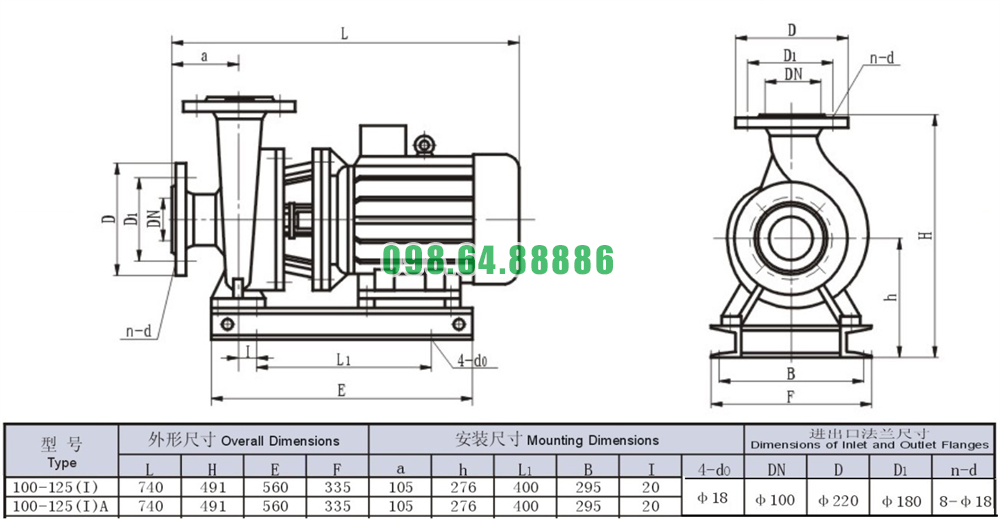

Bản vẽ cấu tạo và kích thước bơm nước trục ngang SLW100-ISW100-125-I
