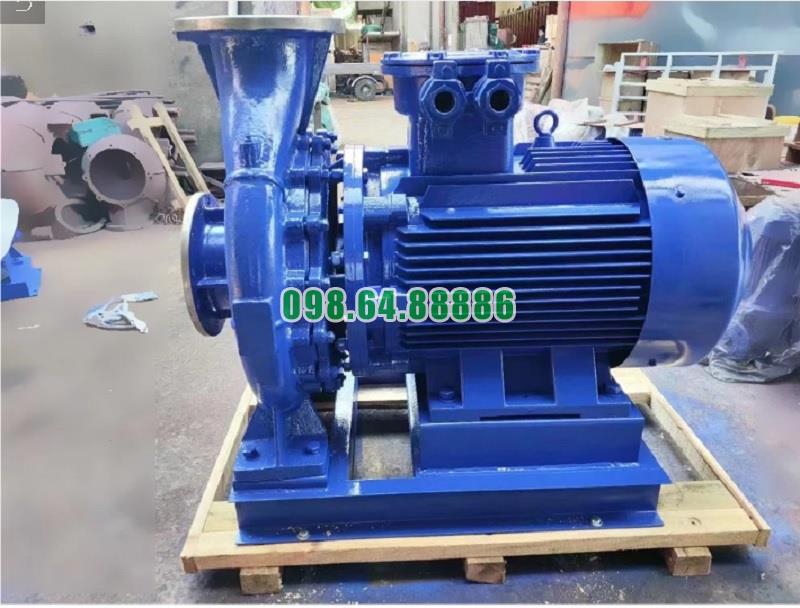

Bơm nước nằm ngang SLW100-ISW100-315 đẩy cao từ 114m- 132m đạt tiêu chuẩn chất lượng
Bơm nước nằm ngang SLW100-ISW100-315 với công suất 75 kW, đầu hút ngang hướng trục và đầu ra hướng lên thẳng đứng, là một thiết kế hiện đại và hiệu quả, phục vụ đa dạng ứng dụng trong các ngành công nghiệp, xây dựng và nông nghiệp. Dưới đây là chi tiết về cấu tạo, đặc điểm và ứng dụng của bơm:
1. Đặc điểm thiết kế
Công suất 75 kW
- Hiệu suất cao:
- Công suất lớn giúp bơm vận hành mạnh mẽ, cung cấp lưu lượng và áp suất cao, phù hợp cho các ứng dụng yêu cầu lớn như cấp nước công nghiệp, làm mát hoặc xử lý nước thải.
- Tiết kiệm năng lượng:
- Hiệu suất bơm được tối ưu hóa để giảm thiểu tổn thất năng lượng trong quá trình vận hành, giúp giảm chi phí vận hành.
Đầu hút ngang hướng trục (Axial Suction Inlet)
- Đặc điểm:
- Thiết kế đầu hút nằm ngang, đồng trục với trục bơm, đảm bảo dòng chảy ổn định khi chất lỏng đi vào bơm.
- Lợi ích:
- Giảm tổn thất áp suất trong quá trình hút, tăng hiệu quả vận hành.
- Thuận tiện trong việc kết nối đường ống hút mà không cần điều chỉnh độ cao hay góc độ.
Đầu ra hướng lên thẳng đứng (Vertical Discharge Outlet)
- Đặc điểm:
- Đầu ra được thiết kế theo phương thẳng đứng, thuận tiện khi kết nối với các đường ống dẫn hướng lên cao.
- Lợi ích:
- Phù hợp với các hệ thống bơm đẩy cao, chẳng hạn như cấp nước cho tòa nhà cao tầng hoặc hệ thống tưới tiêu.
- Tối ưu không gian lắp đặt, đặc biệt trong các khu vực hạn chế diện tích.

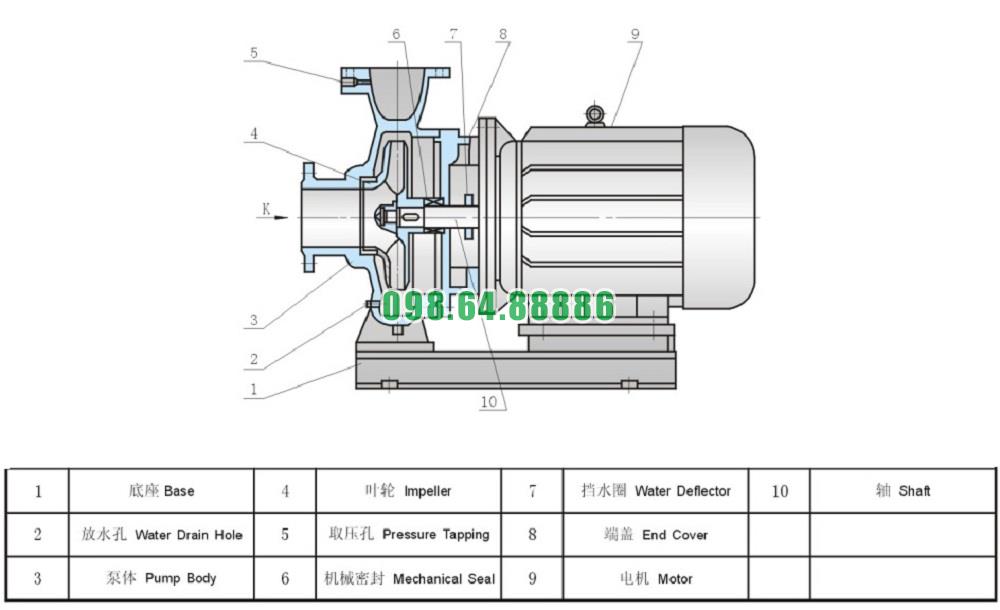

2. Cấu tạo chính
Thân bơm (Pump Body):
- Làm bằng gang hoặc thép không gỉ, chịu được áp suất và nhiệt độ cao, bảo vệ các bộ phận bên trong.
Cánh quạt (Impeller):
- Cấu tạo bằng thép không gỉ hoặc hợp kim chịu mài mòn, đảm bảo khả năng chuyển đổi năng lượng cơ học thành áp suất và lưu lượng chất lỏng.
Trục quay (Shaft):
- Được thiết kế chắc chắn, đảm bảo truyền lực hiệu quả từ động cơ đến cánh quạt.
Phốt cơ khí (Mechanical Seal):
- Đảm bảo sự kín khít, ngăn chặn rò rỉ chất lỏng, đặc biệt là các chất có tính ăn mòn hoặc dễ bay hơi.
Vỏ bơm (Pump Casing):
- Tăng cường khả năng bảo vệ và dẫn hướng dòng chảy, giảm tổn thất năng lượng.
Bơm nước nằm ngang SLW100-ISW100-315 đẩy cao từ 114m- 132m được ứng dụng rộng rãi
Máy bơm nước ly tâm trục ngang SLW100-ISW100-315, với khả năng đẩy cao từ 114m đến 132m, được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ hiệu suất vượt trội và thiết kế bền bỉ. Dưới đây là một số ứng dụng tiêu biểu của loại bơm này:
1. Cấp nước cho tòa nhà cao tầng:Với khả năng đẩy cao lên đến 132m, bơm SLW100-ISW100-315 đáp ứng hiệu quả nhu cầu cấp nước cho các tòa nhà cao tầng, đảm bảo áp lực nước ổn định ở các tầng trên cùng.
2. Hệ thống phòng cháy chữa cháy:Trong các hệ thống phòng cháy chữa cháy, yêu cầu bơm có khả năng cung cấp nước với áp lực cao để dập tắt đám cháy nhanh chóng. Bơm SLW100-ISW100-315 đáp ứng tốt yêu cầu này, đảm bảo an toàn cho công trình và con người.
3. Cung cấp nước cho khu công nghiệp:Các khu công nghiệp thường cần lượng nước lớn với áp lực cao cho sản xuất và sinh hoạt. Bơm SLW100-ISW100-315 cung cấp lưu lượng nước ổn định, hỗ trợ hiệu quả cho hoạt động sản xuất.
4. Hệ thống tưới tiêu nông nghiệp:Trong nông nghiệp, việc tưới tiêu cho các cánh đồng rộng lớn đòi hỏi bơm có khả năng đẩy nước xa và cao. Bơm SLW100-ISW100-315 đáp ứng nhu cầu này, giúp cây trồng phát triển tốt và tăng năng suất.
5. Hệ thống làm mát trong công nghiệp:Nhiều nhà máy sử dụng hệ thống làm mát bằng nước để duy trì nhiệt độ thiết bị. Bơm SLW100-ISW100-315 cung cấp nước làm mát với áp lực cao, đảm bảo hiệu quả làm mát và kéo dài tuổi thọ thiết bị.
6. Xử lý nước thải:Trong các nhà máy xử lý nước thải, bơm SLW100-ISW100-315 được sử dụng để vận chuyển nước thải qua các giai đoạn xử lý khác nhau, đảm bảo hiệu quả và an toàn môi trường.
Với những ứng dụng đa dạng và hiệu suất cao, bơm nước ly tâm trục ngang SLW100-ISW100-315 là lựa chọn tin cậy cho nhiều lĩnh vực công nghiệp và dân dụng

Điều kiện làm việc bơm nước nằm ngang SLW100-ISW100-315 đẩy cao từ 114m- 132m
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa.
Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

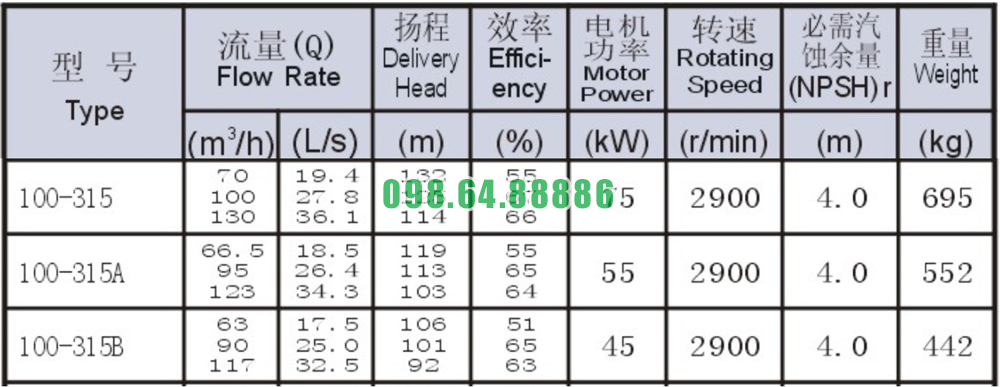

Bảng thông số kỹ thuật bơm nước nằm ngang SLW100-ISW100-315 đẩy cao từ 114m- 132m

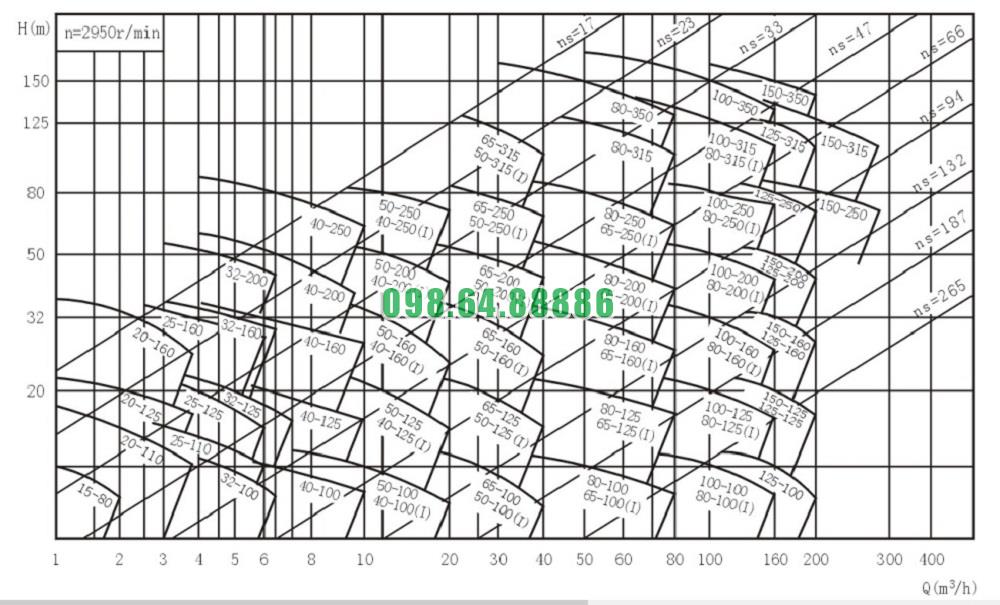

Đường cong hiệu suất bơm nước nằm ngang SLW100-ISW100-315 đẩy cao từ 114m- 132m

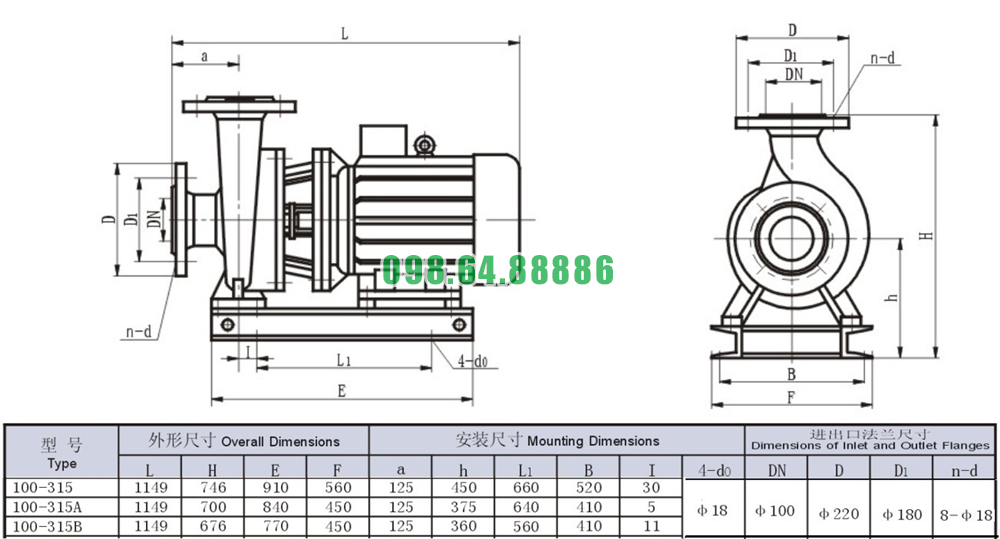

Bản vẽ cấu tạo và kích thước bơm nước nằm ngang SLW100-ISW100-315 đẩy cao từ 114m- 132m
