Cấu tạo và nguyên tắc hoạt động của bơm nước li tâm trục ngang SLW-ISW50-160
Bơm nước ly tâm trục ngang SLW-ISW50-160 có cấu tạo và nguyên tắc hoạt động dựa trên các nguyên lý cơ bản của bơm ly tâm. Dưới đây là mô tả chi tiết:

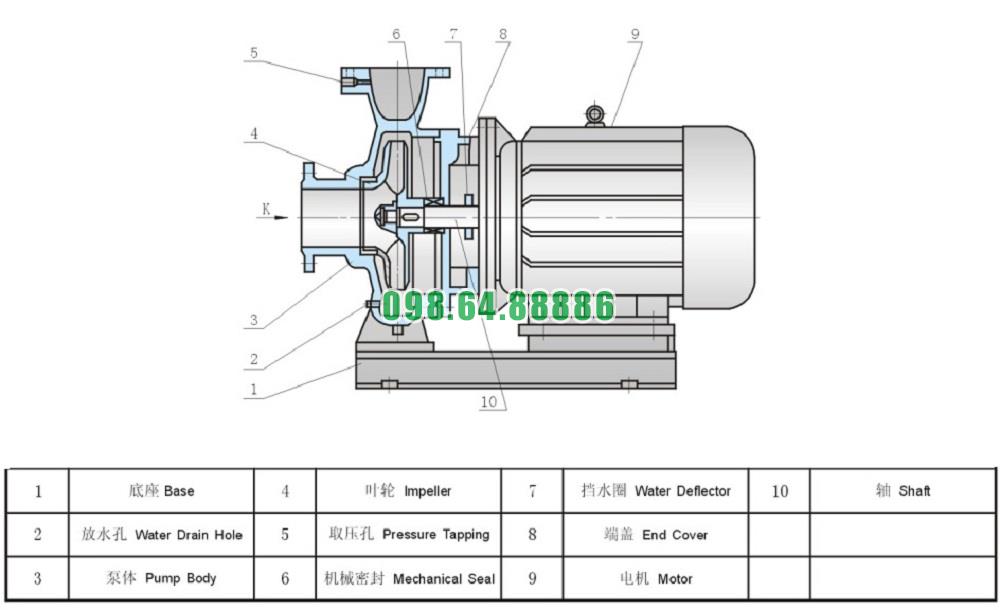

Cấu Tạo
Thân Bơm (Pump Casing)
- Chức Năng: Bảo vệ các bộ phận bên trong và dẫn nước từ cổng hút đến cổng xả.
- Vật Liệu: Thường làm từ gang hoặc thép không gỉ để chịu được áp suất và ăn mòn.
Cánh Quạt (Impeller)
- Chức Năng: Tạo ra lực ly tâm để đẩy nước từ trục bơm ra ngoài, làm tăng áp suất của nước.
- Vật Liệu: Có thể được làm từ đồng, gang hoặc nhựa kỹ thuật tùy thuộc vào ứng dụng và chất lỏng.
Vỏ Cánh Quạt (Diffuser)
- Chức Năng: Chuyển đổi động năng của nước thành áp suất tĩnh và dẫn nước từ cánh quạt đến cổng xả.
- Vật Liệu: Tương tự như thân bơm, vỏ cánh quạt thường được làm từ vật liệu chống ăn mòn.
Phốt Cơ Khí (Mechanical Seal)
- Chức Năng: Ngăn ngừa rò rỉ nước ra ngoài và bảo vệ các bộ phận bên trong khỏi bị hư hại.
- Vật Liệu: Thường làm từ carbon, gốm sứ hoặc kim loại không gỉ.
Trục Bơm (Pump Shaft)
- Chức Năng: Truyền động lực từ động cơ đến cánh quạt để quay cánh quạt.
- Vật Liệu: Thường được làm từ thép hoặc hợp kim chịu lực.
Đầu Hút và Đầu Xả (Suction and Discharge Ports)
- Chức Năng: Đầu hút đưa nước vào bơm, trong khi đầu xả dẫn nước ra ngoài.
Đế (Base Plate)
- Chức Năng: Đỡ và cố định bơm và động cơ, đảm bảo ổn định trong quá trình hoạt động.
Nguyên Tắc Hoạt Động
Hút Nước
- Cổng Hút: Nước được hút vào bơm qua cổng hút. Đầu hút của bơm nằm ngang, giúp dễ dàng kết nối với đường ống hút.
- Cánh Quạt: Khi động cơ quay, cánh quạt bắt đầu quay và tạo ra lực ly tâm, hút nước vào bên trong bơm.
Tạo Áp Suất
- Lực Ly Tâm: Cánh quạt quay tạo ra lực ly tâm, đẩy nước ra ngoài từ trục bơm đến các cạnh của cánh quạt.
- Vỏ Cánh Quạt: Nước được dẫn qua vỏ cánh quạt, nơi động năng của nước được chuyển thành áp suất tĩnh.
Xả Nước
- Cổng Xả: Nước với áp suất cao được dẫn qua cổng xả và vào hệ thống tiếp theo hoặc ứng dụng cụ thể.
Chu Trình Liên Tục
- Hoạt Động Liên Tục: Bơm hoạt động liên tục, hút nước từ cổng hút, tăng áp suất nước thông qua quay cánh quạt và xả nước qua cổng xả.
Bơm ly tâm trục ngang SLW-ISW50-160 có thiết kế nhỏ gọn và hiệu suất cao, phù hợp cho nhiều ứng dụng khác nhau trong cấp nước và các hệ thống công nghiệp.

Khuyến cáo khi lắp đặt và sử dụng bơm nước li tâm trục ngang SLW-ISW50-160
Khi lắp đặt và sử dụng bơm nước ly tâm trục ngang SLW-ISW50-160, việc tuân thủ các khuyến cáo sau sẽ giúp đảm bảo hiệu suất tối ưu, tuổi thọ dài và giảm thiểu sự cố trong quá trình vận hành:
1. Khuyến cáo Lắp đặt
Vị trí lắp đặt:
- Đặt bơm trên nền chắc chắn và bằng phẳng để giảm rung động và tiếng ồn.
- Đảm bảo bơm được lắp đặt theo hướng đúng của mũi tên chỉ dòng chảy trên bơm.
Kết nối ống:
- Sử dụng ống có kích thước phù hợp với các kết nối của bơm để tránh tình trạng giảm áp suất hoặc tăng ma sát.
- Lắp đặt các van để kiểm soát dòng chảy và bảo vệ bơm khỏi áp suất quá cao.
Bảo đảm độ cấp nước:
- Đảm bảo rằng bơm được cung cấp đủ nước vào ống hút trước khi khởi động để tránh tình trạng khô cạn, gây hư hỏng cho bơm.
Lắp đặt bộ cách ly rung:
- Nếu bơm có bộ cách ly rung, hãy chắc chắn rằng nó được lắp đặt đúng cách để giảm rung động và tiếng ồn.
2. Khuyến cáo Sử dụng
Khởi động và dừng bơm:
- Khởi động bơm từ từ và kiểm tra xem bơm có hoạt động bình thường không, không nên khởi động bơm khi hệ thống không có nước để tránh làm hỏng bơm.
- Đảm bảo bơm được dừng đúng cách để tránh gây ra các tổn hại cho các bộ phận của bơm.
Theo dõi hiệu suất:
- Theo dõi các chỉ số hoạt động của bơm như lưu lượng, áp suất và công suất tiêu thụ để đảm bảo bơm hoạt động trong phạm vi thiết kế.
- Kiểm tra thường xuyên các bộ phận của bơm để phát hiện sớm các dấu hiệu của sự cố.
Bảo trì định kỳ:
- Thực hiện bảo trì định kỳ theo hướng dẫn của nhà sản xuất, bao gồm kiểm tra và thay thế các bộ phận hao mòn như ổ bi, gioăng, và cánh quạt.
- Làm sạch bơm và các bộ phận liên quan để loại bỏ bụi bẩn và cặn bẩn có thể gây tắc nghẽn hoặc làm giảm hiệu suất.
Xử lý sự cố:
- Nếu gặp phải sự cố như giảm hiệu suất, rung động bất thường, hoặc tiếng ồn, hãy kiểm tra ngay lập tức và xử lý theo các hướng dẫn của nhà sản xuất hoặc liên hệ với dịch vụ sửa chữa chuyên nghiệp.
Đảm bảo an toàn:
- Tuân thủ các biện pháp an toàn khi làm việc với bơm, bao gồm việc đeo thiết bị bảo hộ cá nhân và làm việc trong môi trường an toàn.
Bằng cách tuân thủ những khuyến cáo này, bạn có thể đảm bảo bơm SLW-ISW50-160 hoạt động hiệu quả, kéo dài tuổi thọ và giảm thiểu sự cố trong quá trình sử dụng

Điều kiện làm việc bơm nước li tâm trục ngang SLW-ISW50-160
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

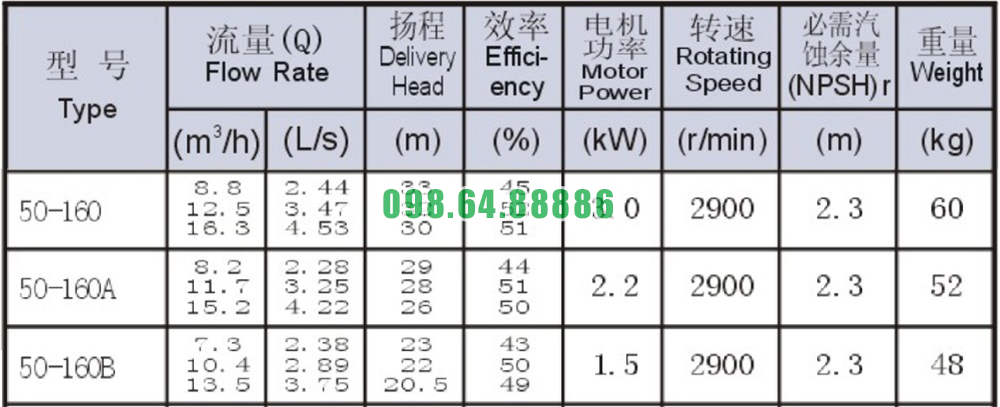

Bảng thông số kỹ thuật bơm nước li tâm trục ngang SLW-ISW50-160

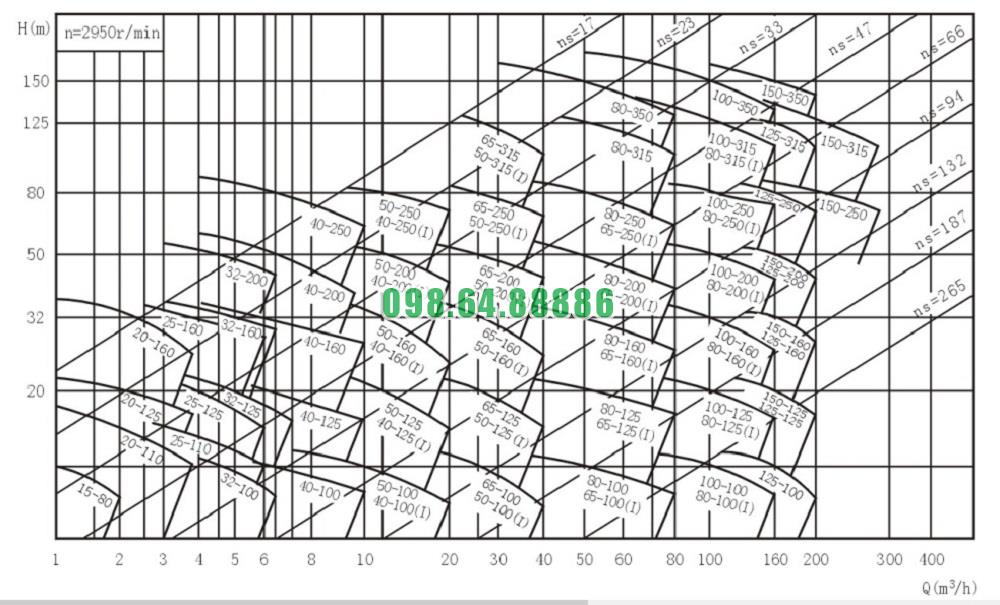

Đường cong hiệu suất bơm nước li tâm trục ngang SLW-ISW50-160

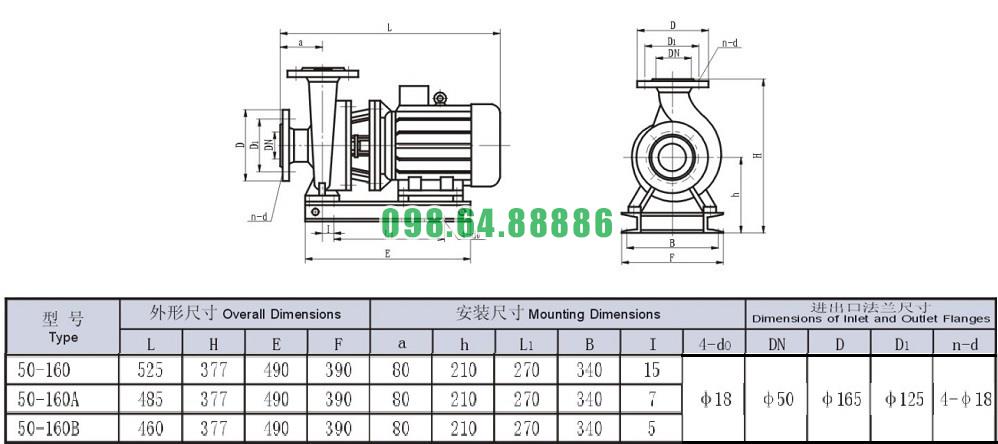

Bản vẽ cấu tạo và kích thước bơm nước li tâm trục ngang SLW-ISW50-160
