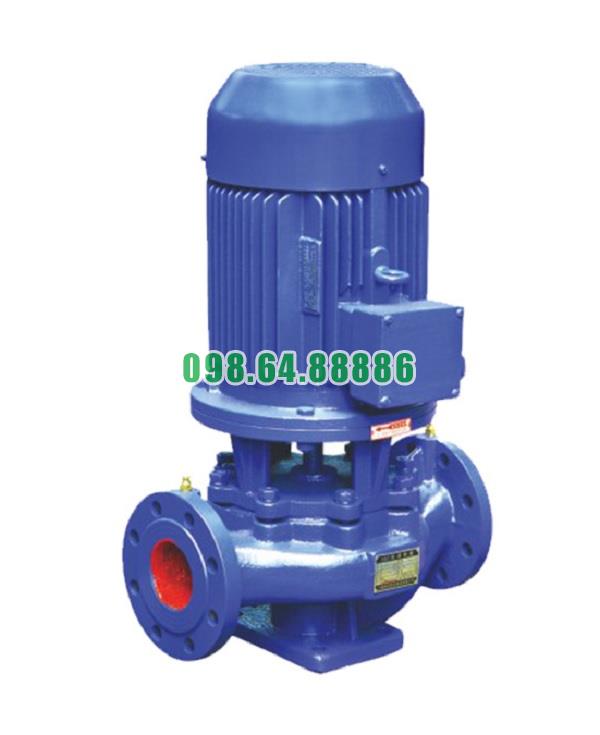

Bơm lùa, bơm ly tâm trục đứng, bơm đồng trục đứng ISG65-160, IRG65-160 4kw

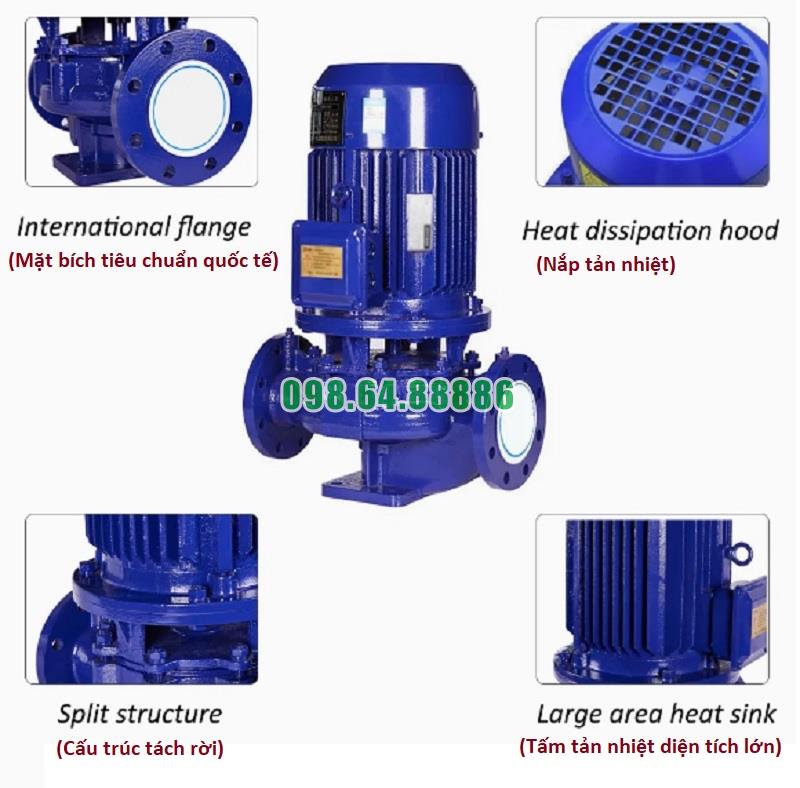

Các yếu tố trong thiết kế Bơm lùa model ISG65-160, IRG65-160

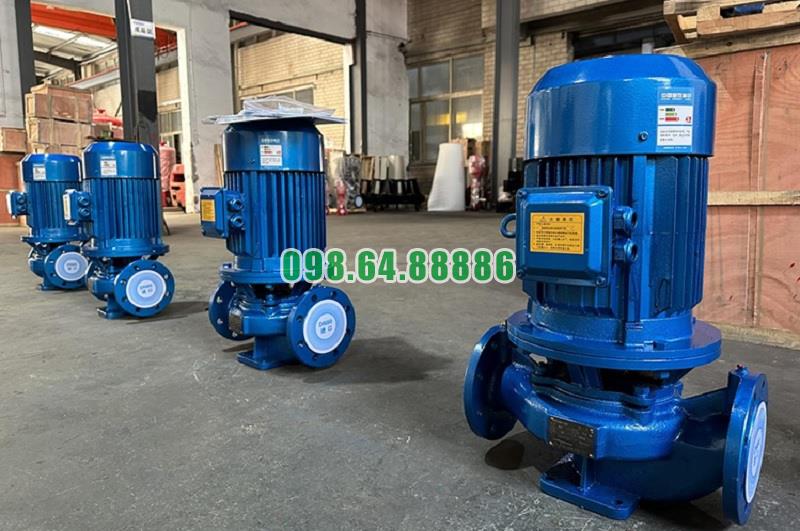

1. Thiết kế trục đứng đồng tâm

Bơm được thiết kế theo cấu trúc trục thẳng đứng, trong đó trục của động cơ và trục của bơm nằm trên cùng một đường thẳng, giúp:

• Truyền động trực tiếp, không qua khớp nối

• Giảm rung lắc, tăng độ ổn định khi vận hành

• Tăng tuổi thọ cho vòng bi, phớt và trục

• Tiết kiệm diện tích lắp đặt theo chiều ngang

2. Cửa hút – xả đồng trục kiểu inline

Bơm lùa ISG65-160 và IRG65-160 có cấu trúc hút – xả nằm ngang, trên cùng một đường trục (inline), mang lại các lợi ích:

• Kết nối dễ dàng với hệ thống đường ống thẳng

• Giảm tổn thất dòng chảy do không cần chuyển hướng

• Thuận tiện thay thế bơm mà không phải cải tạo ống

• Phù hợp lắp trong tủ kỹ thuật, tầng hầm, trạm kỹ thuật mái

3. Cánh bơm thủy lực tối ưu

Cánh bơm là bộ phận trung tâm, được thiết kế:

• Dạng cánh kín hoặc bán hở, giúp tạo lực ly tâm mạnh và ổn định

• Gia công cân bằng động chính xác, giảm rung lắc khi quay ở tốc độ cao

• Làm từ gang, đồng hoặc inox, phù hợp với nhiều loại chất lỏng và nhiệt độ

4. Vật liệu thân và chi tiết bền bỉ

Các vật liệu thường dùng trong thiết kế bơm:

• Thân bơm: Gang xám HT200, gang cầu, inox 304 hoặc 316

• Trục bơm: Thép hợp kim hoặc inox không gỉ

• Phớt cơ khí: Ceramic – carbon – graphite với đệm cao su NBR, EPDM hoặc Viton

• Vòng bi: Thép hợp kim chất lượng cao, bôi trơn bằng mỡ chịu nhiệt

5. Thiết kế chống rò rỉ

• Sử dụng phớt cơ khí làm kín tuyệt đối ở trục

• Mối ghép mặt bích có gioăng cao su và bulông đều, siết chặt chống rò

• Bề mặt lắp ghép gia công phẳng, đảm bảo độ kín cao

6. Kết cấu tháo lắp dễ dàng

Bơm có thiết kế dạng module rời, giúp:

• Dễ tháo phần động cơ, phớt, trục mà không cần tháo toàn bộ thân bơm khỏi đường ống

• Rút ngắn thời gian bảo trì, tăng tính liên tục cho hệ thống

• Giảm chi phí sửa chữa và thay thế phụ tùng

7. Tương thích với điều khiển tự động

Bơm có thể dễ dàng tích hợp vào hệ thống điều khiển tự động nhờ:

• Khả năng kết nối biến tần (VFD) để điều chỉnh tốc độ theo áp suất yêu cầu

• Lắp đặt rơ-le áp lực, cảm biến lưu lượng, kết hợp với tủ điều khiển PLC hoặc hệ điều hành trung tâm

• Tự động dừng – chạy – điều chỉnh công suất giúp tiết kiệm điện và bảo vệ bơm

8. Khả năng chịu áp và nhiệt tốt

• Áp lực làm việc tối đa: 1.6 MPa (16 bar)

• Nhiệt độ chất lỏng làm việc: 0°C đến 80°C, có thể cao hơn nếu dùng vật liệu chịu nhiệt

• Phù hợp cho nước sạch, nước nóng, tuần hoàn nhiệt, nước PCCC

Nguyên Lý Đẩy Và Hút Của Bơm Lùa Model ISG65-160, IRG65-160

Nguyên lý hoạt động cơ bản

Bơm lùa ISG65-160 và IRG65-160 là bơm ly tâm trục đứng inline, hoạt động dựa trên nguyên lý lực ly tâm. Khi cánh bơm quay với tốc độ cao, chất lỏng sẽ được hút vào từ tâm cánh bơm và sau đó được đẩy ra mép ngoài với áp lực lớn, nhờ đó tạo ra dòng chảy liên tục đi qua bơm.

Quá trình này gồm hai cơ chế liên kết chặt chẽ: hút chất lỏng vào tâm cánh và đẩy chất lỏng ra khỏi buồng bơm thông qua áp suất.

Cơ chế hút

1. Hình thành vùng áp suất thấp tại tâm cánh

Khi trục bơm quay, cánh bơm tạo ra một vùng áp suất thấp tại tâm quay. Áp suất này thấp hơn áp suất tại bể chứa hoặc đường ống hút, khiến chất lỏng từ nguồn cấp tự động chảy vào buồng bơm.

2. Tận dụng chênh lệch áp suất

Nhờ sự chênh lệch giữa áp suất ngoài (ở đầu vào) và áp suất thấp trong tâm cánh bơm, nước bị hút vào liên tục mà không cần tác động cơ học trực tiếp tại đầu hút. Để hoạt động hiệu quả, đường ống hút cần luôn đầy nước, tránh để lẫn khí.

3. Hạn chế xâm thực (cavitation)

Cơ chế hút cần được hỗ trợ bằng mồi nước đầy đủ và chiều cao hút hợp lý, tránh để xảy ra hiện tượng xâm thực – khi nước sôi ở áp suất thấp và sinh bọt khí, làm giảm hiệu quả bơm và gây mòn cánh.

Cơ chế đẩy

1. Tạo lực ly tâm từ chuyển động quay

Cánh bơm được thiết kế theo dạng cong thủy lực, khi quay sẽ truyền năng lượng động học cho dòng nước, đẩy nước từ tâm ra rìa cánh bơm với tốc độ lớn.

2. Chuyển hóa vận tốc thành áp suất

Dòng chất lỏng có tốc độ cao đi vào buồng khuếch tán (volute) – nơi thiết kế mở rộng dần theo vòng xoắn. Tại đây, vận tốc dòng chảy giảm lại và động năng được chuyển hóa thành áp suất tĩnh, tạo ra lực đẩy lớn để nước thoát ra đầu xả.

3. Cấp nước ổn định cho hệ thống

Lượng nước được đẩy ra qua cửa xả theo trục ngang đồng tâm với cửa hút. Nhờ thiết kế inline, dòng chảy không bị đổi hướng nên áp suất đầu ra ổn định, ít dao động, thích hợp cho hệ thống cấp nước, tuần hoàn, điều áp.

Mối liên kết giữa hút và đẩy

Hai quá trình hút – đẩy diễn ra đồng thời và liên tục khi bơm vận hành. Việc hút nước từ đầu vào giúp duy trì dòng chảy nạp cho cánh bơm, còn quá trình đẩy giúp chuyển chất lỏng đi xa hoặc lên cao. Đây là nguyên lý cơ bản của mọi bơm ly tâm, được tối ưu hóa trong model ISG65-160 (cho nước lạnh) và IRG65-160 (cho nước nóng).

Điều kiện để hút và đẩy hiệu quả

– Đường ống hút phải luôn đầy nước, không có khí
– Van hút phải mở hoàn toàn khi bơm khởi động
– Bơm phải được mồi đầy nước trước khi chạy
– Chiều cao hút phải nằm trong giới hạn cho phép để tránh mất áp và cavitation
– Đầu xả nên mở từ từ, tránh xung áp đột ngột

Nguyên lý hút và đẩy của bơm lùa ISG65-160, IRG65-160 dựa trên chuyển động quay tạo lực ly tâm. Nhờ thiết kế thủy lực chuẩn, cấu trúc hút – xả đồng trục và khả năng chuyển đổi năng lượng hiệu quả, bơm vận hành ổn định, cung cấp lưu lượng và áp suất liên tục, phù hợp cho nhiều hệ thống công nghiệp và dân dụng yêu cầu hiệu quả cao

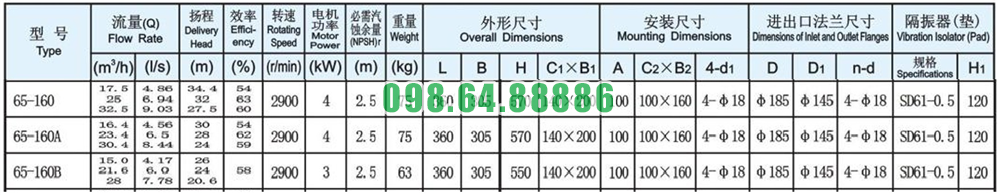

Thông số kỹ thuật và kích thước bơm model ISG65-160
