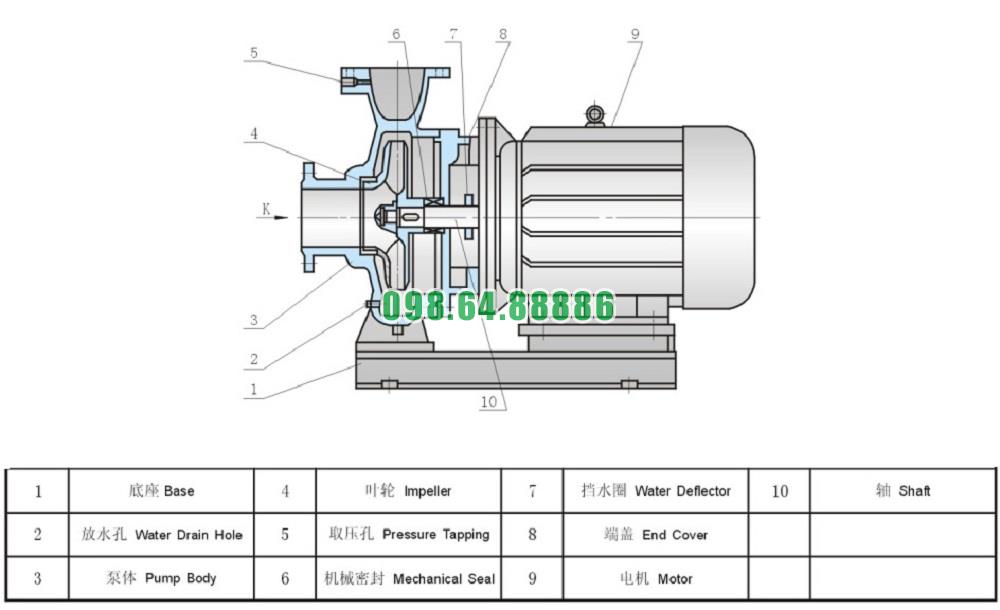

Cấu tạo của bơm li tâm trục ngang SLW100-ISW100-160 có động cơ 15 kw đẩy cao 36.5m
Bơm ly tâm trục ngang SLW100-ISW100-160 với động cơ công suất 15 kW và khả năng đẩy cao 36.5 mét có cấu tạo phức tạp và hiệu quả. Dưới đây là mô tả chi tiết về các bộ phận chính của bơm này:
1. Động cơ (Motor)
- Công suất: 15 kW, cung cấp năng lượng cho bơm hoạt động.
- Loại động cơ: Thường là động cơ điện ba pha, có hiệu suất cao, thiết kế để hoạt động liên tục và bền bỉ trong các ứng dụng công nghiệp.
2. Thân bơm (Pump Body)
- Chất liệu: Thường được làm từ thép không gỉ hoặc gang, có khả năng chống ăn mòn và chịu được áp lực cao.
- Cấu trúc: Thân bơm chứa các bộ phận bên trong và giúp tạo hình dạng cho dòng chảy chất lỏng qua bơm.
3. Cánh quạt (Impeller)
- Chức năng: Là bộ phận chuyển động tạo ra lực đẩy cho chất lỏng. Cánh quạt quay với tốc độ cao, tạo ra áp lực để đẩy chất lỏng ra ngoài.
- Thiết kế: Cánh quạt có thể có nhiều dạng và số lượng cánh khác nhau, tùy thuộc vào thiết kế bơm, giúp tăng hiệu suất và khả năng hút.
4. Trục bơm (Shaft)
- Chức năng: Kết nối động cơ với cánh quạt, truyền động từ động cơ đến cánh quạt để tạo ra lực đẩy.
- Vật liệu: Thường được làm từ thép cao cấp, có khả năng chịu mài mòn và lực xoắn.
5. Phốt trục (Shaft Seal)
- Chức năng: Ngăn chặn sự rò rỉ chất lỏng từ bên trong bơm ra ngoài thông qua trục bơm.
- Cấu tạo: Bao gồm nhiều phần, thường được làm từ các vật liệu chịu mài mòn và hóa chất.
6. Phốt quay (Mechanical Seal)
- Chức năng: Tạo sự kín khít giữa trục bơm và thân bơm, ngăn ngừa sự rò rỉ.
- Thiết kế: Gồm hai phần, một phần cố định và một phần quay theo trục bơm.
7. Vòng đệm (Gasket)
- Chức năng: Đảm bảo sự kín khít tại các điểm nối giữa các bộ phận khác nhau của bơm, ngăn ngừa rò rỉ.
- Vật liệu: Thường làm từ cao su hoặc hợp chất tổng hợp.
8. Ống hút và ống đẩy (Suction and Discharge Pipes)
- Chức năng: Kết nối bơm với hệ thống đường ống, cho phép chất lỏng vào và ra khỏi bơm.
- Kích thước: Kích thước của ống hút và ống đẩy thường được thiết kế phù hợp để tối ưu hóa lưu lượng và áp suất.
9. Bệ đỡ (Base Plate)
- Chức năng: Là nền tảng để lắp đặt bơm và động cơ, giúp giữ cho hệ thống ổn định trong quá trình hoạt động.
- Thiết kế: Thường là một tấm kim loại chắc chắn, giúp phân phối tải trọng và giảm rung động.
Bơm ly tâm trục ngang SLW100-ISW100-160 với động cơ 15 kW và khả năng đẩy cao 36.5 mét là một thiết bị mạnh mẽ, hiệu quả, với cấu trúc hoàn chỉnh và được thiết kế để hoạt động bền bỉ trong các ứng dụng công nghiệp. Cấu tạo của bơm không chỉ đảm bảo hiệu suất cao mà còn dễ bảo trì, làm cho nó trở thành một lựa chọn lý tưởng cho nhiều lĩnh vực khác nhau

Khuyến cáo khi sử dụng bơm li tâm trục ngang SLW100-ISW100-160 có động cơ 15 kw đẩy cao 36.5m
Khi sử dụng bơm ly tâm trục ngang SLW100-ISW100-160 với động cơ 15 kW và khả năng đẩy cao 36.5m, có một số khuyến cáo quan trọng để đảm bảo hiệu suất hoạt động tối ưu và an toàn. Dưới đây là các khuyến cáo cần lưu ý:
1. Kiểm Tra Trước Khi Vận Hành
- Kiểm Tra Kết Nối: Đảm bảo rằng tất cả các kết nối điện, ống dẫn và van đều an toàn và không bị rò rỉ.
- Kiểm Tra Mức Nước: Trước khi khởi động, hãy kiểm tra mức nước trong bể chứa để đảm bảo bơm không chạy khô, tránh hư hỏng.
2. Vận Hành An Toàn
- Khởi Động Từ Từ: Khi khởi động bơm, nên khởi động từ từ để tránh sốc áp lực có thể gây hư hỏng cho hệ thống.
- Giám Sát Hiệu Suất: Theo dõi áp suất, lưu lượng và nhiệt độ trong quá trình vận hành để phát hiện kịp thời các vấn đề.
3. Điều Chỉnh Áp Suất
- Điều Chỉnh Van Đầu Ra: Sử dụng van điều chỉnh để kiểm soát áp suất đầu ra, đảm bảo bơm hoạt động trong khoảng áp suất cho phép và không vượt quá khả năng thiết kế của bơm.
4. Bảo Trì Định Kỳ
- Bảo Dưỡng Thường Xuyên: Thực hiện bảo trì định kỳ để kiểm tra tình trạng của các bộ phận như gioăng, vòng bi, và các bộ phận điện để đảm bảo bơm hoạt động hiệu quả.
- Vệ Sinh Bộ Lọc: Kiểm tra và vệ sinh bộ lọc định kỳ để ngăn ngừa tắc nghẽn, đảm bảo lưu lượng nước ổn định.
5. Sử Dụng Năng Lượng Hiệu Quả
- Kiểm Soát Tải: Đảm bảo bơm không phải làm việc quá tải, điều này sẽ giúp tiết kiệm năng lượng và kéo dài tuổi thọ của bơm.
- Tối Ưu Hóa Hệ Thống: Thiết kế hệ thống ống dẫn và van phù hợp để giảm thiểu tổn thất áp suất trong quá trình vận hành.
6. An Toàn Lao Động
- Đào Tạo Nhân Viên: Đảm bảo rằng nhân viên vận hành được đào tạo đầy đủ về cách sử dụng và bảo trì bơm.
- Sử Dụng Bảo Hộ Cá Nhân: Khi thực hiện bảo trì hoặc kiểm tra bơm, luôn sử dụng trang bị bảo hộ cá nhân như găng tay, kính bảo hộ và giày bảo hộ.
7. Theo Dõi Hiệu Suất
- Ghi Chép Dữ Liệu Vận Hành: Theo dõi và ghi chép các thông số vận hành như áp suất, lưu lượng và thời gian vận hành để phân tích hiệu suất và phát hiện các vấn đề sớm.
Việc tuân thủ các khuyến cáo trên sẽ giúp bơm ly tâm SLW100-ISW100-160 hoạt động hiệu quả, an toàn và bền bỉ hơn. Bảo trì định kỳ và theo dõi hiệu suất là rất quan trọng để tránh hư hỏng và giảm thiểu chi phí sửa chữa trong tương lai

Điều kiện làm việc bơm li tâm trục ngang SLW100-ISW100-160 có động cơ 15 kw đẩy cao 36.5m
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa.
Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

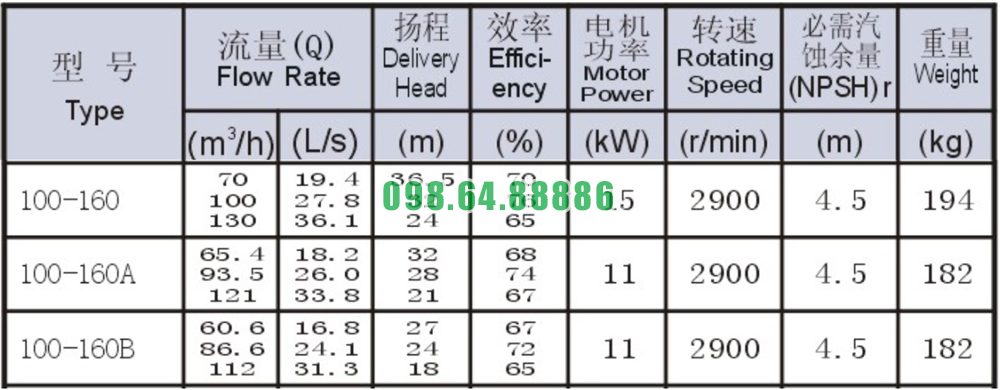

Bảng thông số kỹ thuật bơm li tâm trục ngang SLW100-ISW100-160 có động cơ 15 kw đẩy cao 36.5m

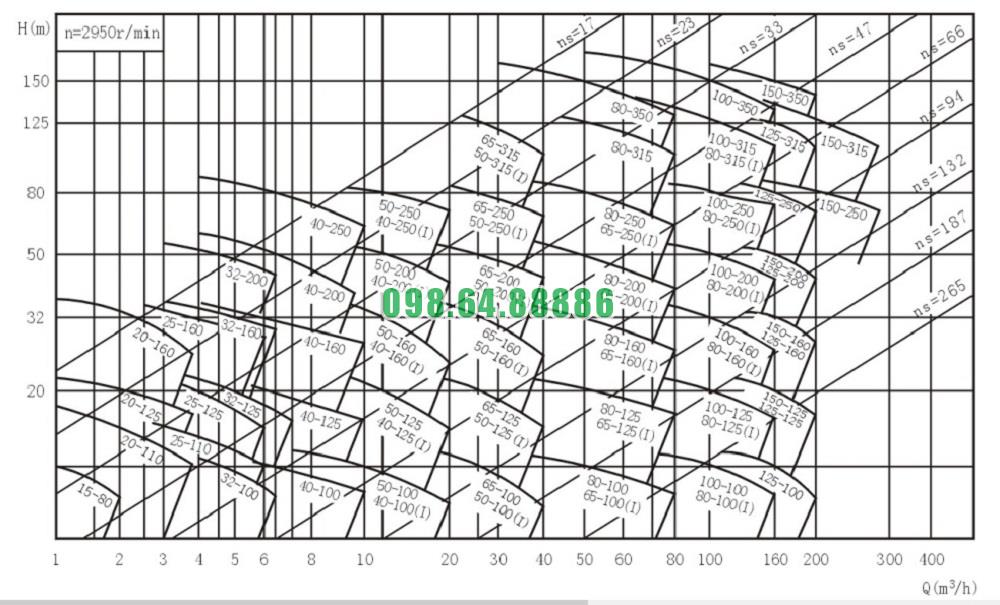

Đường cong hiệu suất bơm li tâm trục ngang SLW100-ISW100-160 có động cơ 15 kw đẩy cao 36.5m

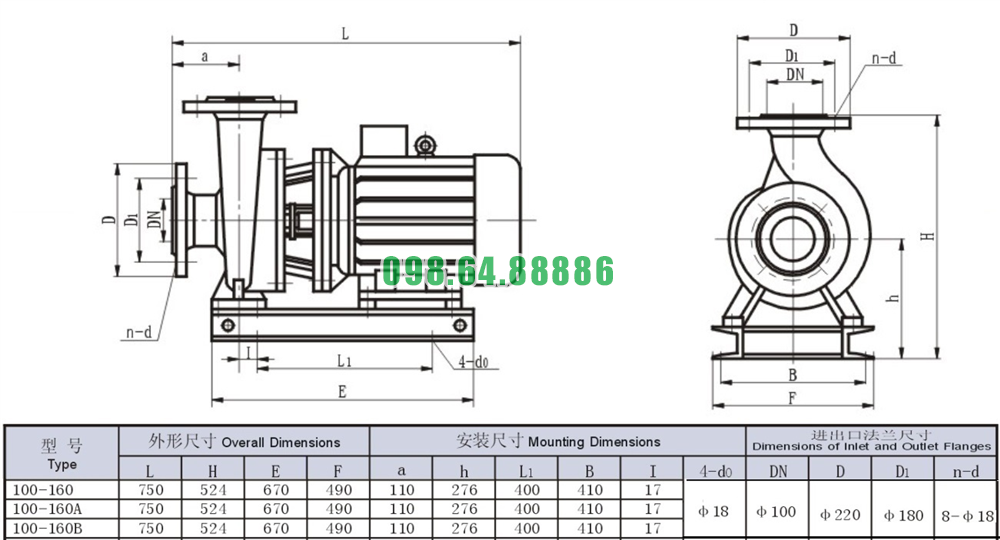

Bản vẽ cấu tạo và kích thước bơm li tâm trục ngang SLW100-ISW100-160 có động cơ 15 kw đẩy cao 36.5m
