Bơm li tâm trục ngang SLW-ISW65-100

Tải báo giá
• Mã SP
: SLW-ISW65-100
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 17.5 - 32.5 m3/h hoặc 4.86 - 9.03 L/s, đẩy cao từ 10.5 - 13.7m, năng xuất 67 - 69%, động cơ 1.5 kw, tốc độ quay 2900 r/min, độ hút sâu 2.5m, khối lượng 48 kg
Đang xử lý...


Thông tin sản phẩm

Bơm li tâm trục ngang SLW-ISW65-100 gồm thân máy, cánh quạt, vỏ, phốt cơ khí và các bộ phận khác

Bơm li tâm trục ngang SLW-ISW65-100 là một loại bơm được sử dụng rộng rãi trong các hệ thống công nghiệp và dân dụng. Dưới đây là các bộ phận chính cấu thành nên bơm này:

1. Thân Máy (Casing)

Thân máy của bơm SLW-ISW65-100 được chế tạo từ vật liệu chịu lực cao, thường là gang hoặc thép không gỉ. Thân máy đóng vai trò quan trọng trong việc bảo vệ các bộ phận bên trong bơm và đảm bảo rằng áp lực của chất lỏng được duy trì khi nó di chuyển qua bơm. Thiết kế thân máy giúp chịu được áp lực cao và giảm thiểu sự rò rỉ của chất lỏng.

2. Cánh Quạt (Impeller)

Cánh quạt là một trong những bộ phận quan trọng nhất của bơm li tâm. Nó được chế tạo từ vật liệu chất lượng cao như thép không gỉ hoặc nhựa chịu hóa chất, nhằm đảm bảo độ bền và khả năng chống ăn mòn. Cánh quạt có thiết kế đặc biệt với các lá cánh uốn cong giúp tạo ra lực ly tâm khi quay, đẩy chất lỏng từ tâm ra ngoài và qua đường ống thoát.

3. Vỏ (Housing)

Vỏ bơm bao quanh các bộ phận bên trong như cánh quạt và trục, bảo vệ chúng khỏi các tác động bên ngoài và bụi bẩn. Vỏ thường được làm từ thép không gỉ hoặc gang, tùy thuộc vào ứng dụng và môi trường sử dụng. Nó cũng giúp duy trì tính ổn định của bơm và bảo vệ các bộ phận cơ khí khỏi hư hỏng.

4. Phốt Cơ Khí (Mechanical Seal)

Phốt cơ khí là một bộ phận thiết yếu để ngăn chặn sự rò rỉ chất lỏng giữa trục quay và thân máy. Phốt cơ khí của bơm SLW-ISW65-100 thường được làm từ các vật liệu chịu mài mòn cao như gốm hoặc carbon, đảm bảo tính kín khít và tuổi thọ dài. Phốt này cũng giúp duy trì áp lực bên trong bơm và ngăn chặn sự xâm nhập của các tạp chất từ bên ngoài.

5. Trục (Shaft)

Trục bơm là bộ phận kết nối trực tiếp với động cơ và truyền lực quay tới cánh quạt. Trục được làm từ thép không gỉ hoặc hợp kim chất lượng cao, có khả năng chịu được mài mòn và áp lực từ việc vận hành liên tục. Trục phải được cân bằng chính xác để tránh rung lắc và đảm bảo hiệu suất hoạt động của bơm.

6. Vòng Bi (Bearings)

Vòng bi trong bơm SLW-ISW65-100 giúp giảm ma sát giữa trục và các bộ phận khác của bơm, cho phép trục quay mượt mà và ổn định. Vòng bi thường được làm từ thép không gỉ hoặc các vật liệu chịu lực cao, được bôi trơn để giảm thiểu hao mòn và kéo dài tuổi thọ.

7. Các Bộ Phận Khác

Ngoài các bộ phận chính kể trên, bơm SLW-ISW65-100 còn bao gồm các linh kiện như ốc vít, vòng đệm, và ống thoát, tất cả đều được thiết kế để đảm bảo hiệu suất cao nhất và độ bền của bơm trong quá trình sử dụng.

Bơm SLW-ISW65-100 với cấu tạo chắc chắn và các vật liệu chất lượng cao là sự lựa chọn lý tưởng cho nhiều ứng dụng công nghiệp, từ hệ thống cấp thoát nước đến các quy trình sản xuất. Các bộ phận được thiết kế và lắp ráp một cách chính xác để đảm bảo hoạt động hiệu quả và ổn định trong thời gian dài

Bơm li tâm trục ngang SLW-ISW65-100 được áp dụng để xử lý chất lỏng ăn mòn trong các ngành công nghiệp dầu khí

Bơm ly tâm trục ngang SLW-ISW65-100 được thiết kế với khả năng xử lý các chất lỏng ăn mòn, đặc biệt là trong các ngành công nghiệp dầu khí, nơi mà tính chất hóa học của chất lỏng có thể gây hư hại cho các thiết bị không được thiết kế đặc biệt để chịu đựng các điều kiện này. Dưới đây là cách bơm SLW-ISW65-100 được áp dụng chi tiết trong các ngành công nghiệp dầu khí:

1. Xử lý chất lỏng ăn mòn:

  • Vật liệu chế tạo: Bơm SLW-ISW65-100 thường được chế tạo từ các vật liệu có khả năng chống ăn mòn cao như thép không gỉ, hợp kim đặc biệt hoặc lớp phủ chống ăn mòn, giúp bảo vệ các bộ phận bên trong của bơm khi tiếp xúc với các chất lỏng có tính ăn mòn mạnh như axit, kiềm, hoặc các hợp chất hóa học khác trong ngành dầu khí.
  • Thiết kế cánh bơm: Cánh bơm được thiết kế đặc biệt để tối ưu hóa khả năng vận chuyển chất lỏng có tính ăn mòn, đảm bảo hiệu suất bơm cao và giảm thiểu sự mài mòn cơ học.

2. Ứng dụng trong các quy trình lọc và tinh chế dầu khí:

  • Bơm lưu chất: SLW-ISW65-100 được sử dụng để vận chuyển các loại chất lỏng như dầu thô, các hợp chất hóa học phụ gia, hoặc các dung dịch xử lý chứa các chất ăn mòn trong quá trình lọc và tinh chế dầu.
  • Hệ thống tuần hoàn: Trong các hệ thống tuần hoàn của nhà máy lọc dầu, bơm này đảm nhiệm việc vận chuyển các chất lỏng có tính ăn mòn từ một phần của quá trình sang phần khác mà không làm hỏng hệ thống ống dẫn và các thiết bị khác.

3. Độ bền và tuổi thọ cao:

  • Khả năng chịu áp lực: Bơm SLW-ISW65-100 có khả năng hoạt động ổn định dưới các điều kiện áp lực cao, thường gặp trong các giàn khoan và các cơ sở xử lý dầu khí.
  • Khả năng bảo dưỡng dễ dàng: Thiết kế của bơm cho phép dễ dàng tiếp cận và thay thế các bộ phận, giúp giảm thời gian dừng máy và chi phí bảo trì, điều này đặc biệt quan trọng trong các ngành công nghiệp có yêu cầu hoạt động liên tục như dầu khí.

4. Khả năng vận hành an toàn và hiệu quả:

  • Giảm thiểu rủi ro sự cố: Do bơm được chế tạo từ vật liệu chống ăn mòn và có thiết kế tối ưu, nó giúp giảm thiểu nguy cơ sự cố trong quá trình vận hành, điều này đặc biệt quan trọng khi xử lý các chất lỏng dễ gây cháy nổ hoặc độc hại.
  • Tối ưu hóa năng lượng: Bơm SLW-ISW65-100 được thiết kế để tiết kiệm năng lượng, giảm thiểu chi phí vận hành trong các hoạt động liên tục của ngành dầu khí.

5. Ứng dụng trong các môi trường khắc nghiệt:

  • Điều kiện khắc nghiệt: Bơm này có khả năng hoạt động trong các điều kiện môi trường khắc nghiệt như nhiệt độ cao, áp suất cao, và môi trường ăn mòn mà không ảnh hưởng đến hiệu suất và tuổi thọ của bơm.
  • Khả năng ứng dụng đa dạng: Ngoài việc xử lý các chất lỏng ăn mòn, bơm SLW-ISW65-100 còn có thể được sử dụng trong các ứng dụng khác trong ngành dầu khí như vận chuyển nước ngưng, hóa chất tẩy rửa, và các dung dịch xử lý nước thải.

Bơm SLW-ISW65-100 là một giải pháp lý tưởng cho các yêu cầu khắt khe của ngành công nghiệp dầu khí, đảm bảo hiệu suất cao, độ bền lâu dài, và an toàn trong quá trình xử lý các chất lỏng ăn mòn.

Điều kiện làm việc bơm li tâm trục ngang SLW-ISW65-100


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

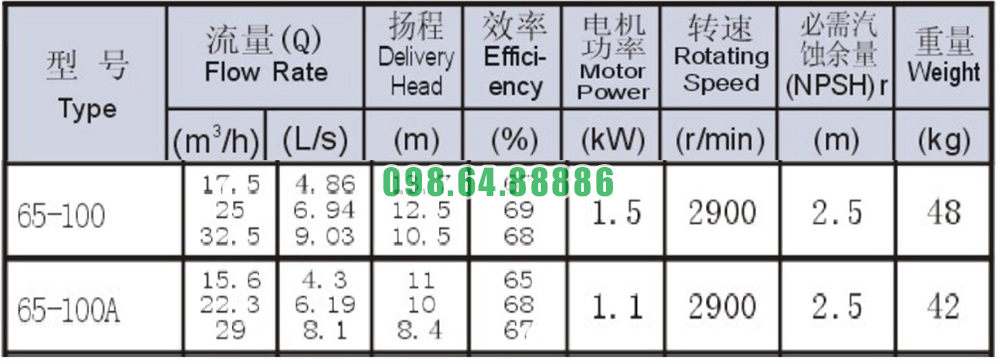

Bảng thông số kỹ thuật bơm li tâm trục ngang SLW-ISW65-100

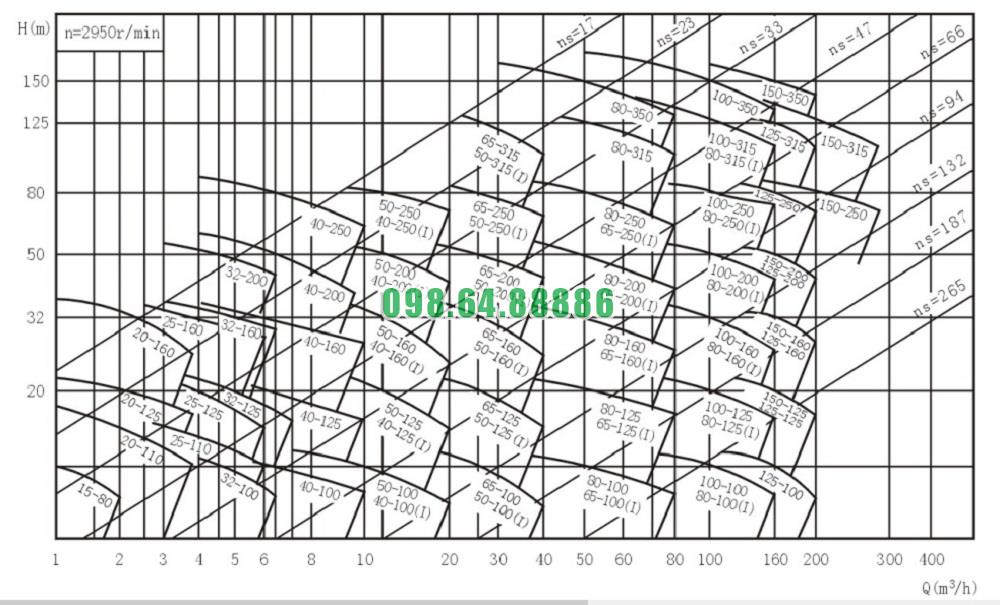

Đường cong hiệu suất bơm li tâm trục ngang SLW-ISW65-100

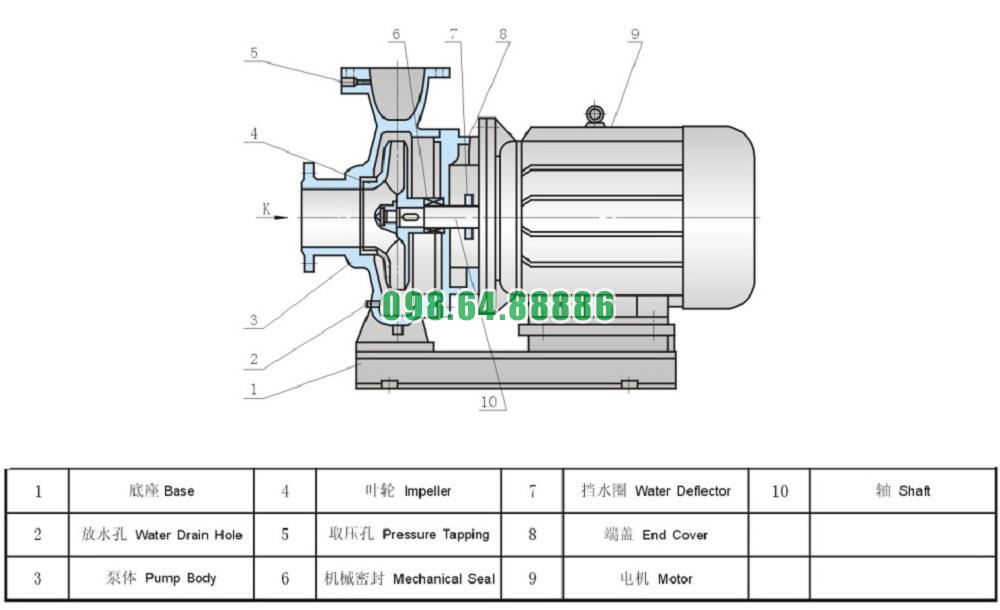

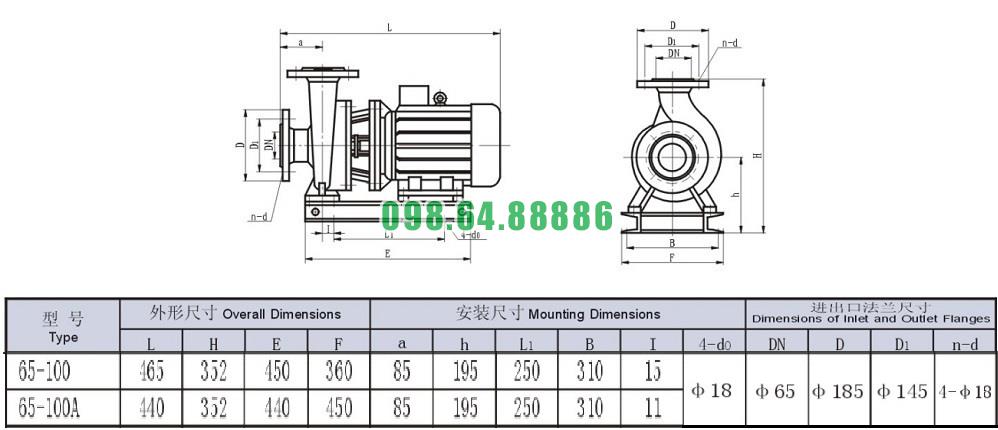

Bản vẽ cấu tạo và kích thước bơm li tâm trục ngang SLW-ISW65-100
