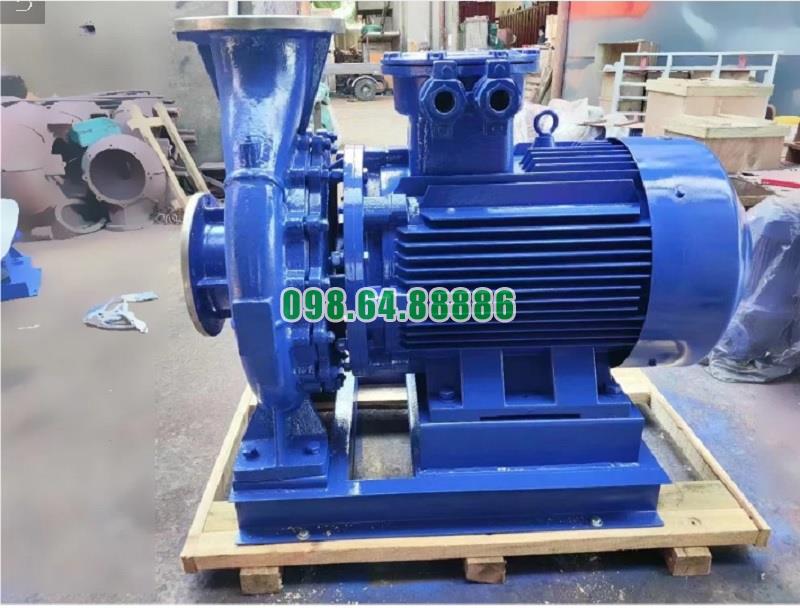

Bơm li tâm trục ngang SLW-ISW50-200 lưu lượng 4.53 L/s hoặc 16.3 m3/h

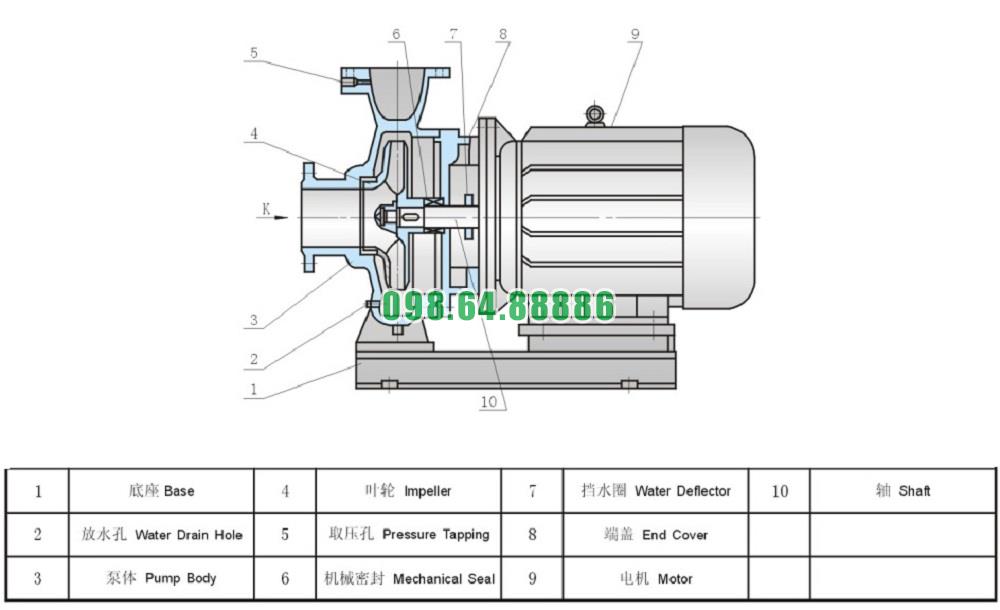

Bơm ly tâm trục ngang SLW-ISW50-200 với lưu lượng 4.53 L/s (16.3 m³/h) có cấu tạo chính gồm nhiều bộ phận quan trọng để đảm bảo hiệu suất và độ bền. Dưới đây là mô tả chi tiết về cấu tạo của bơm này:

1. Thân Bơm (Pump Casing)

• Chức Năng: Thân bơm bao quanh và bảo vệ các bộ phận bên trong, đồng thời dẫn hướng dòng nước từ cánh quạt ra ngoài qua ống xả.
• Cấu Tạo: Thân bơm thường được chia thành hai phần: phần vỏ bơm và phần thân bơm. Thiết kế này giúp dễ dàng tháo lắp và bảo trì.
• Chất Liệu: Thân bơm được làm từ gang, thép không gỉ hoặc hợp kim chống ăn mòn, đảm bảo độ bền và khả năng chịu áp lực.

2. Cánh Quạt (Impeller)

• Chức Năng: Cánh quạt tạo ra lực ly tâm để đẩy nước từ trung tâm ra ngoài, tạo ra lưu lượng và áp suất cần thiết cho bơm.
• Thiết Kế: Cánh quạt có thiết kế chuyên biệt để tối ưu hóa hiệu suất, giảm thiểu tổn thất năng lượng và đảm bảo lưu lượng đồng đều.
• Chất Liệu: Thường được làm từ đồng, nhôm, hoặc hợp kim chống mài mòn và ăn mòn.

3. Vỏ Bơm (Pump Cover)

• Chức Năng: Vỏ bơm bao phủ cánh quạt và thân bơm, giữ cho nước không bị rò rỉ ra ngoài và bảo vệ các bộ phận bên trong.
• Thiết Kế: Vỏ bơm có thể được thiết kế để dễ dàng tháo rời nhằm kiểm tra và bảo trì các bộ phận bên trong.

4. Trục Bơm (Pump Shaft)

• Chức Năng: Trục bơm truyền động từ động cơ đến cánh quạt, làm cho cánh quạt quay và tạo ra lực ly tâm.
• Vị Trí: Trục bơm nằm ngang, kết nối với động cơ qua một hệ thống truyền động.
• Chất Liệu: Thường làm từ thép không gỉ hoặc hợp kim chịu lực cao để đảm bảo độ bền và khả năng chống ăn mòn.

5. Phốt Cơ Khí (Mechanical Seal)

• Chức Năng: Ngăn không cho nước rò rỉ ra ngoài qua trục bơm, đảm bảo sự kín khít và bảo vệ trục khỏi sự ăn mòn và mài mòn.
• Chất Liệu: Thường làm từ vật liệu chịu mài mòn và áp lực cao như carbon hoặc gốm.

6. Cửa Hút và Cửa Xả (Inlet and Outlet Ports)

• Cửa Hút (Inlet Port): Nơi nước được hút vào bơm. Cửa hút được thiết kế để giảm tổn thất áp suất và tăng hiệu quả hút.
• Cửa Xả (Outlet Port): Nơi nước được đẩy ra khỏi bơm. Cửa xả hướng lên thẳng đứng, giúp dẫn nước ra ngoài một cách hiệu quả.

7. Đế (Base Plate)

• Chức Năng: Đế giúp cố định bơm vào vị trí và đảm bảo sự ổn định trong quá trình hoạt động. Đế thường có các lỗ bắt vít để gắn bơm vào nền hoặc khung lắp đặt.
• Chất Liệu: Đế thường làm từ thép hoặc hợp kim chịu lực, đảm bảo độ bền và ổn định.

8. Động Cơ (Electric Motor)

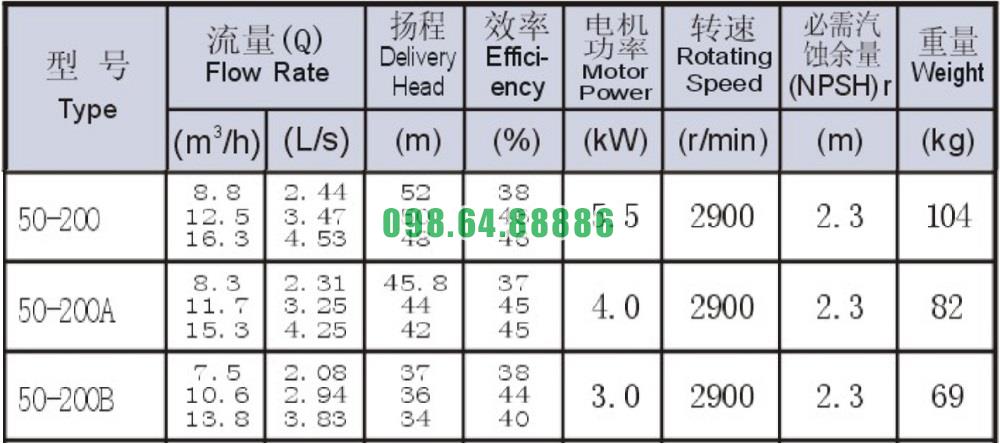

• Chức Năng: Cung cấp năng lượng quay cho bơm thông qua trục động cơ. Động cơ có công suất 5.5 kW trong SLW-ISW50-200, giúp bơm đạt được lưu lượng và áp suất cần thiết.
• Cấu Tạo: Động cơ không đồng bộ ba pha, thường được trang bị hệ thống làm mát và bảo vệ quá tải.

Bơm ly tâm trục ngang SLW-ISW50-200 có cấu tạo chính bao gồm thân bơm, cánh quạt, vỏ bơm, trục bơm, phốt cơ khí, cửa hút và cửa xả, đế, và động cơ. Cấu trúc này giúp bơm hoạt động hiệu quả, cung cấp lưu lượng nước ổn định, và duy trì áp suất cao trong các ứng dụng công nghiệp và cấp nước.

Quy trình bảo trì và bảo dưỡng bơm ly tâm trục ngang SLW-ISW50-200 với lưu lượng 4.53 L/s (16.3 m³/h) cần được thực hiện định kỳ và khi phát hiện dấu hiệu sự cố. Dưới đây là hướng dẫn chi tiết về quy trình bảo trì và bảo dưỡng cho bơm này:

1. Chuẩn Bị Trước Khi Bảo Dưỡng

a. Ngắt Nguồn

• Mục đích: Đảm bảo an toàn trong quá trình bảo trì.
• Cách thực hiện: Ngắt nguồn điện cấp cho bơm và khóa các van liên quan để ngăn chặn dòng chảy chất lỏng vào bơm.

b. Xả Chất Lỏng

• Mục đích: Loại bỏ chất lỏng còn sót lại trong bơm để dễ dàng vệ sinh và kiểm tra.
• Cách thực hiện: Mở van xả hoặc tháo các ống dẫn để xả hết chất lỏng còn lại.

2. Bảo Dưỡng Định Kỳ

a. Kiểm Tra và Thay Dầu Bôi Trơn

• Mục đích: Đảm bảo các bộ phận quay hoạt động trơn tru và giảm ma sát.
• Cách thực hiện: Kiểm tra mức dầu bôi trơn trong hộp số. Thay dầu theo định kỳ hoặc khi dầu bị nhiễm bẩn. Sử dụng dầu bôi trơn phù hợp với yêu cầu của nhà sản xuất.

b. Vệ Sinh Bơm

• Mục đích: Ngăn chặn sự tích tụ của cặn bẩn và các tạp chất.
• Cách thực hiện: Sử dụng dung dịch tẩy rửa phù hợp để làm sạch bơm, bao gồm các bộ phận như vỏ bơm và cánh quạt. Đảm bảo không để lại dư lượng hóa chất có thể ảnh hưởng đến hoạt động của bơm.

3. Kiểm Tra Các Bộ Phận Chính

a. Kiểm Tra Phốt Trục và Phốt Quay

• Mục đích: Đảm bảo rằng không có rò rỉ chất lỏng và các bộ phận làm kín hoạt động hiệu quả.
• Cách thực hiện: Kiểm tra tình trạng của phốt trục và phốt quay. Thay thế các bộ phận này nếu phát hiện dấu hiệu mài mòn hoặc hư hỏng.

b. Kiểm Tra Cánh Quạt và Trục

• Mục đích: Đảm bảo rằng cánh quạt và trục không bị mài mòn hoặc hư hỏng.
• Cách thực hiện: Kiểm tra cánh quạt xem có bị nứt, gãy hoặc mòn không. Đảm bảo trục không bị cong vênh hoặc mài mòn.

c. Kiểm Tra Van và Ống Dẫn

• Mục đích: Đảm bảo rằng hệ thống ống dẫn và van hoạt động bình thường và không có rò rỉ.
• Cách thực hiện: Kiểm tra các van và ống dẫn xem có dấu hiệu rò rỉ hoặc bị tắc nghẽn không. Sửa chữa hoặc thay thế nếu cần.

4. Khởi Động và Kiểm Tra Hoạt Động

a. Khởi Động Bơm

• Mục đích: Đảm bảo bơm hoạt động bình thường sau khi bảo trì.
• Cách thực hiện: Khởi động bơm và quan sát các chỉ số như lưu lượng, áp suất, và nhiệt độ. Đảm bảo bơm hoạt động ổn định và không có tiếng ồn bất thường.

b. Theo Dõi Hiệu Suất

• Mục đích: Xác nhận rằng bơm hoạt động ở hiệu suất thiết kế.
• Cách thực hiện: Đo lưu lượng và áp suất của bơm để kiểm tra xem có đạt yêu cầu kỹ thuật không. So sánh với thông số kỹ thuật để đảm bảo hoạt động đúng như thiết kế.

5. Ghi Chép và Báo Cáo

a. Ghi Chép Bảo Dưỡng

• Mục đích: Theo dõi các hoạt động bảo trì và bảo dưỡng để dễ dàng quản lý.
• Cách thực hiện: Ghi chép tất cả các công việc bảo trì, bao gồm ngày thực hiện, các bộ phận được kiểm tra, và các sửa chữa cần thiết.

b. Báo Cáo Sự Cố

• Mục đích: Đảm bảo rằng các vấn đề được ghi nhận và giải quyết kịp thời.
• Cách thực hiện: Báo cáo bất kỳ sự cố hoặc vấn đề phát sinh trong quá trình bảo trì để có kế hoạch khắc phục hoặc sửa chữa.

Việc thực hiện đúng quy trình bảo trì và bảo dưỡng sẽ giúp bơm SLW-ISW50-200 hoạt động hiệu quả và kéo dài tuổi thọ của thiết bị.
