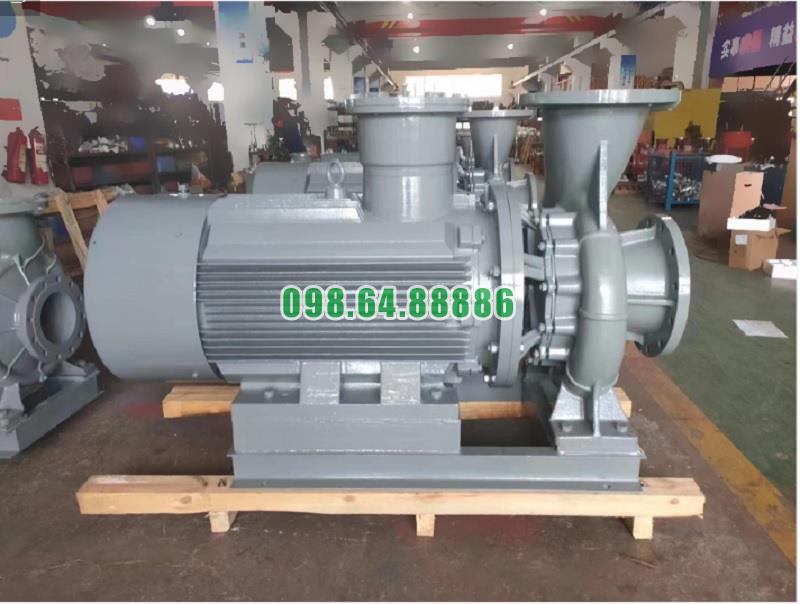

Bơm li tâm trục ngang SLW-ISW50-160-I có động cơ 4 kw đẩy cao 34.4m

Tải báo giá
• Mã SP
: SLW-ISW50-160-I
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 17.5 - 32.5 m3/h hoặc 4.86 - 9.03 L/s, đẩy cao từ 27.5 - 34.4m, năng xuất 54 - 65%, động cơ 4 kw, tốc độ quay 2900 r/min, độ hút sâu 2.5m, khối lượng 74 kg
Đang xử lý...


Thông tin sản phẩm

Nguyên tắc hoạt động của bơm li tâm trục ngang SLW-ISW50-160-I có động cơ 4 kw đẩy cao 34.4m

Bơm ly tâm trục ngang SLW-ISW50-160-I hoạt động dựa trên nguyên tắc lực ly tâm để vận chuyển nước hoặc chất lỏng. Được trang bị động cơ công suất 4 kW, bơm có khả năng đẩy nước lên độ cao 34.4m, đáp ứng tốt các yêu cầu cấp nước trong nhiều ứng dụng khác nhau. Dưới đây là mô tả chi tiết về nguyên tắc hoạt động của bơm này:

1. Cấu Tạo Chính

Trước khi hiểu nguyên tắc hoạt động, cần nắm vững cấu tạo chính của bơm ly tâm trục ngang SLW-ISW50-160-I:

  • Thân Bơm (Pump Body): Chứa toàn bộ các bộ phận bên trong và bảo vệ chúng khỏi các tác động bên ngoài.
  • Cánh Bơm (Impeller): Là bộ phận chính tạo ra lực ly tâm để đẩy nước.
  • Trục Bơm (Pump Shaft): Kết nối với động cơ và truyền động lực từ động cơ đến cánh bơm.
  • Phớt Cơ Khí (Mechanical Seal): Ngăn chặn sự rò rỉ của chất lỏng ra ngoài.
  • Vòng Bi (Bearings): Hỗ trợ trục bơm và giảm ma sát.
  • Động Cơ (Motor): Cung cấp năng lượng để bơm hoạt động.

2. Nguyên Tắc Hoạt Động

2.1. Khởi Động Động Cơ

  • Khi động cơ 4 kW của bơm được khởi động, nó sẽ truyền động lực thông qua trục bơm để làm quay cánh bơm với tốc độ cao (2900 r/min).

2.2. Tạo Lực Ly Tâm

  • Nguyên Tắc Ly Tâm: Khi cánh bơm quay, nước hoặc chất lỏng trong bơm sẽ bị lực ly tâm tác động, khiến chúng bị đẩy ra ngoài từ tâm cánh bơm đến mép ngoài.
  • Tăng Áp Lực: Sự chuyển động này tạo ra áp lực nước, đẩy nước ra khỏi bơm qua cửa xả.

2.3. Hút Nước vào Bơm

  • Hiệu Ứng Áp Suất Thấp: Khi nước bị đẩy ra khỏi cánh bơm, một vùng áp suất thấp được tạo ra ở cửa hút của bơm. Điều này giúp hút nước từ nguồn cung cấp (bể chứa, hồ, sông,...) vào trong bơm qua cửa hút.
  • Chu Kỳ Liên Tục: Quá trình hút và đẩy nước diễn ra liên tục, đảm bảo dòng chảy ổn định và liên tục qua bơm.

3. Quá Trình Tăng Áp và Đẩy Nước

3.1. Đẩy Nước Lên Cao

  • Tạo Áp Suất Cao: Nước được đẩy ra từ cánh bơm với áp suất cao, cho phép bơm có thể đẩy nước lên độ cao tối đa 34.4m. Áp suất này được tạo ra do cánh bơm quay với tốc độ cao và thiết kế của cánh bơm tối ưu hóa lưu lượng và áp lực nước.
  • Đường Ống Xả: Nước sau khi được tăng áp sẽ được đẩy ra ngoài qua đường ống xả, đến các điểm sử dụng như tòa nhà cao tầng, hệ thống tưới tiêu hoặc hệ thống chữa cháy.

4. Hiệu Quả Năng Lượng

  • Hiệu Suất 65%: Bơm SLW-ISW50-160-I đạt hiệu suất cao, giúp tiết kiệm năng lượng và chi phí vận hành. Hiệu suất cao có nghĩa là bơm sử dụng năng lượng hiệu quả, chuyển đổi tối đa năng lượng từ động cơ thành năng lượng thủy lực để đẩy nước.

5. Bảo Vệ Động Cơ và Bơm

5.1. Phớt Cơ Khí

  • Ngăn Chặn Rò Rỉ: Phớt cơ khí giúp ngăn chặn sự rò rỉ nước ra ngoài, bảo vệ các bộ phận bên trong bơm và đảm bảo an toàn khi vận hành.
  • Độ Bền Cao: Phớt cơ khí được làm từ vật liệu chịu mài mòn như gốm hoặc graphite, đảm bảo độ bền và hiệu suất trong thời gian dài.

5.2. Hệ Thống Bảo Vệ Động Cơ

  • Quá Tải và Quá Nhiệt: Động cơ được trang bị hệ thống bảo vệ quá tải và quá nhiệt, ngăn ngừa hư hỏng do quá nhiệt hoặc quá tải, kéo dài tuổi thọ của động cơ.

6. Dễ Dàng Bảo Trì và Sửa Chữa

  • Thiết Kế Tách Đôi (Split-Case): Cho phép dễ dàng truy cập vào các bộ phận bên trong để bảo trì và sửa chữa mà không cần tháo rời toàn bộ bơm khỏi hệ thống.
  • Phụ Tùng Dễ Tìm Kiếm: Các phụ tùng và linh kiện dễ dàng tìm kiếm trên thị trường, giúp việc thay thế và sửa chữa trở nên đơn giản hơn.

Lưu ý khi sử dụng bơm li tâm trục ngang SLW-ISW50-160-I có động cơ 4 kw đẩy cao 34.4m

Để đảm bảo bơm ly tâm trục ngang SLW-ISW50-160-I hoạt động hiệu quả và bền bỉ, người sử dụng cần chú ý đến một số điểm quan trọng trong quá trình sử dụng. Dưới đây là các lưu ý chi tiết khi sử dụng bơm này.

1. Chuẩn Bị Trước Khi Vận Hành

a. Kiểm Tra Thiết Bị
  • Nguồn điện: Đảm bảo nguồn điện cung cấp cho bơm đúng với thông số kỹ thuật (điện áp, tần số, công suất).
  • Hệ thống ống dẫn: Kiểm tra kỹ lưỡng hệ thống ống hút và ống xả, đảm bảo không có rò rỉ hoặc tắc nghẽn.
  • Mức nước: Đảm bảo mức nước đủ để bơm hoạt động hiệu quả và tránh hiện tượng chạy khô.
  • Dầu bôi trơn: Kiểm tra và đảm bảo các bộ phận như vòng bi được bôi trơn đầy đủ để giảm ma sát và hao mòn.
b. Lắp Đặt Đúng Cách
  • Vị trí lắp đặt: Bơm cần được lắp đặt trên một bề mặt phẳng, chắc chắn để đảm bảo hoạt động ổn định.
  • Cân bằng: Đảm bảo bơm và động cơ được lắp đặt cân bằng để tránh rung động và tiếng ồn trong quá trình vận hành.

2. Khởi Động Bơm

a. Quy Trình Khởi Động
  • Mở van hút và xả: Đảm bảo rằng các van hút và xả đã được mở hoàn toàn trước khi khởi động bơm.
  • Khởi động từ từ: Bật nguồn điện và khởi động bơm từ từ để tránh áp lực đột ngột có thể gây hư hỏng.
b. Theo Dõi Sau Khi Khởi Động
  • Áp suất và lưu lượng: Theo dõi áp suất và lưu lượng nước để đảm bảo bơm hoạt động đúng với thông số kỹ thuật (áp suất đẩy cao 34.4m).
  • Tiếng ồn và rung động: Lắng nghe và cảm nhận nếu có tiếng ồn hoặc rung động bất thường.

3. Vận Hành Bơm

a. Giám Sát Liên Tục
  • Thông số vận hành: Theo dõi các thông số vận hành như áp suất, lưu lượng, nhiệt độ để đảm bảo bơm luôn hoạt động trong điều kiện tối ưu.
  • Dấu hiệu bất thường: Phát hiện sớm các dấu hiệu bất thường như tiếng ồn lớn, rung động mạnh, hoặc nhiệt độ tăng cao.
b. Điều Chỉnh và Kiểm Tra Định Kỳ
  • Điều chỉnh van: Nếu cần thiết, điều chỉnh van hút và van xả để tối ưu hóa hiệu suất bơm.
  • Kiểm tra định kỳ: Định kỳ kiểm tra và làm sạch các bộ phận như cánh bơm, phốt trục, và vòng bi để duy trì hiệu suất hoạt động.

4. Dừng Bơm

a. Quy Trình Dừng Bơm
  • Tắt nguồn điện: Tắt nguồn điện cung cấp cho bơm một cách từ từ để tránh áp lực đột ngột.
  • Đóng van hút và xả: Đóng van hút và xả sau khi bơm đã ngừng hoạt động hoàn toàn để ngăn ngừa hiện tượng chảy ngược.
b. Kiểm Tra Sau Khi Dừng Bơm
  • Kiểm tra tình trạng bơm: Sau khi dừng bơm, kiểm tra các bộ phận để phát hiện các dấu hiệu hư hỏng hoặc mòn.
  • Làm sạch và bảo dưỡng: Làm sạch bơm và thực hiện các bước bảo dưỡng cần thiết để chuẩn bị cho lần hoạt động tiếp theo.

5. Bảo Dưỡng Định Kỳ

a. Bảo Dưỡng Hàng Tháng
  • Kiểm tra và bôi trơn: Kiểm tra và bôi trơn các bộ phận chuyển động như vòng bi, phốt trục.
  • Làm sạch cánh bơm và vỏ bơm: Làm sạch cánh bơm và vỏ bơm để loại bỏ cặn bẩn và tạp chất.
b. Bảo Dưỡng Hàng Quý và Hàng Năm
  • Kiểm tra hệ thống điện: Đảm bảo hệ thống điện và các thiết bị bảo vệ hoạt động bình thường.
  • Thay thế các bộ phận hao mòn: Thay thế các bộ phận bị mòn như phốt trục, vòng bi, cánh bơm nếu cần thiết.
  • Kiểm tra toàn diện: Thực hiện kiểm tra toàn diện và bảo dưỡng tổng thể để đảm bảo bơm hoạt động ổn định và hiệu quả.

Việc sử dụng bơm ly tâm trục ngang SLW-ISW50-160-I đúng cách và tuân thủ các lưu ý trên sẽ giúp đảm bảo hiệu suất hoạt động tối đa và kéo dài tuổi thọ của thiết bị. Bằng cách chuẩn bị kỹ lưỡng trước khi vận hành, giám sát chặt chẽ trong quá trình hoạt động, và thực hiện bảo dưỡng định kỳ, bạn sẽ đảm bảo rằng bơm luôn hoạt động ổn định, hiệu quả và an toàn

Điều kiện làm việc bơm li tâm trục ngang SLW-ISW50-160-I có động cơ 4 kw đẩy cao 34.4m


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

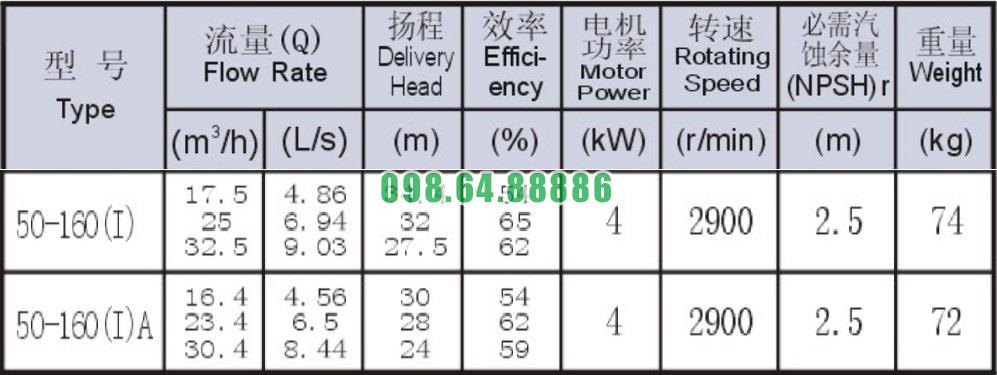

Bảng thông số kỹ thuật bơm li tâm trục ngang SLW-ISW50-160-I có động cơ 4 kw đẩy cao 34.4m

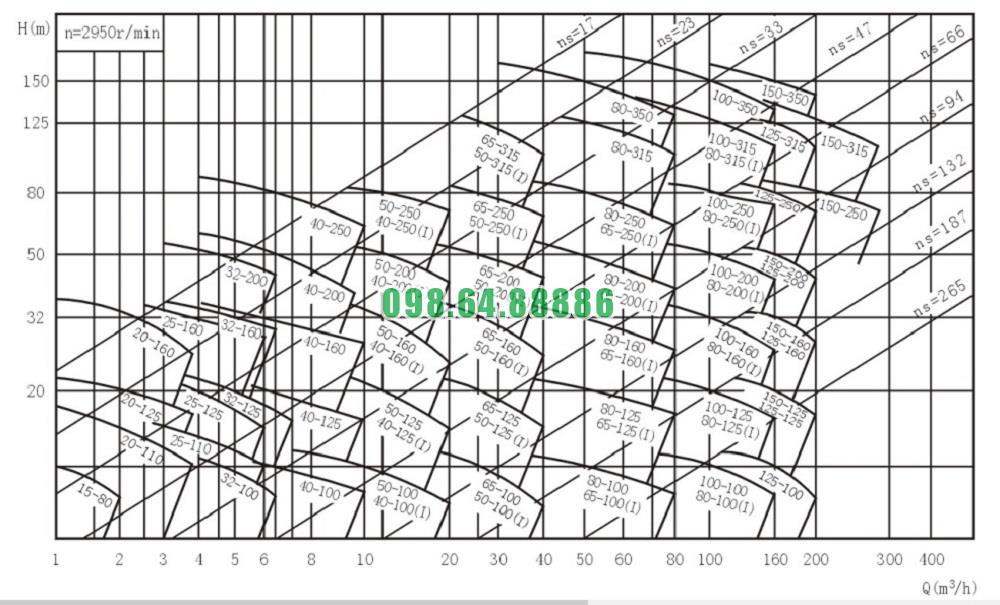

Đường cong hiệu suất bơm li tâm trục ngang SLW-ISW50-160-I có động cơ 4 kw đẩy cao 34.4m

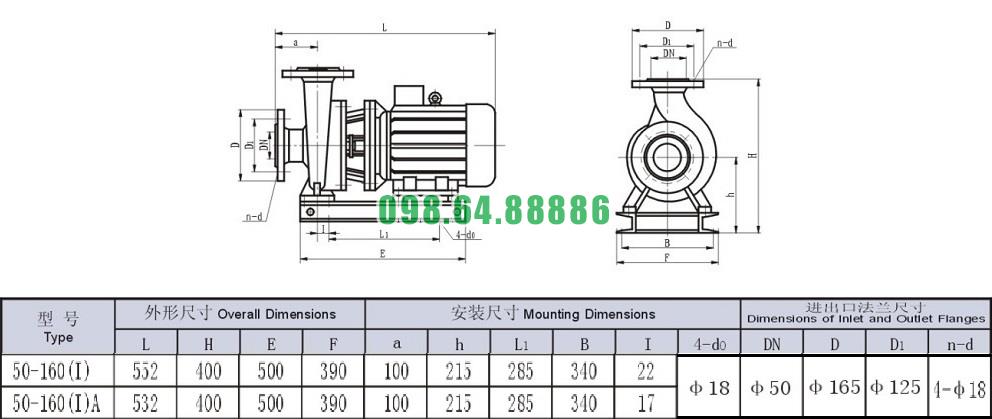

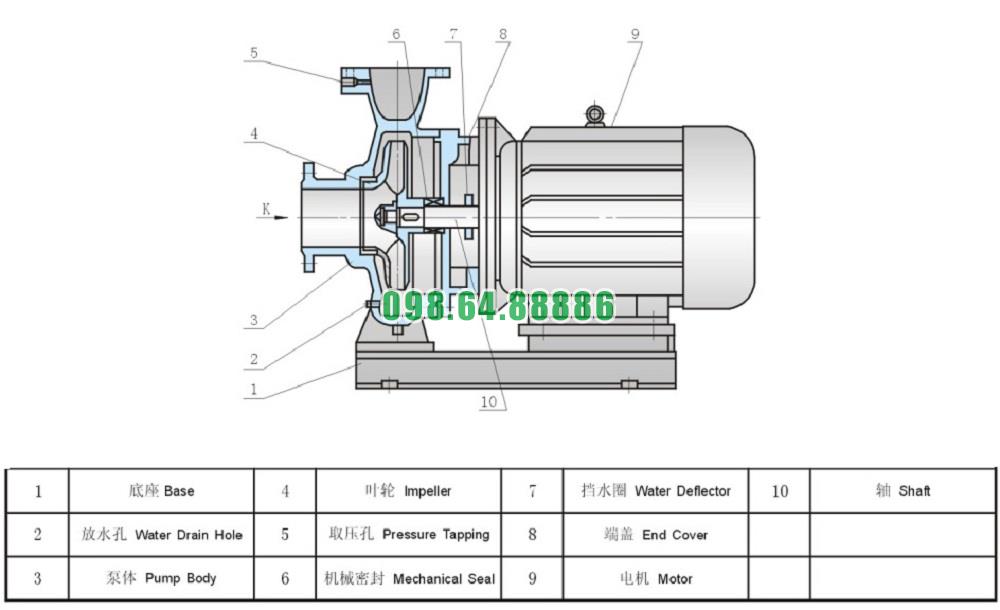

Bản vẽ cấu tạo và kích thước bơm li tâm trục ngang SLW-ISW50-160-I có động cơ 4 kw đẩy cao 34.4m
