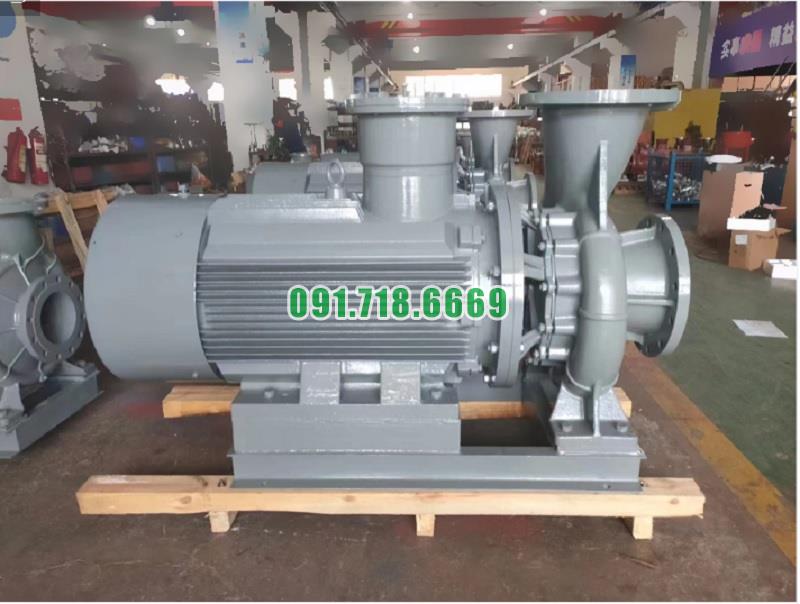

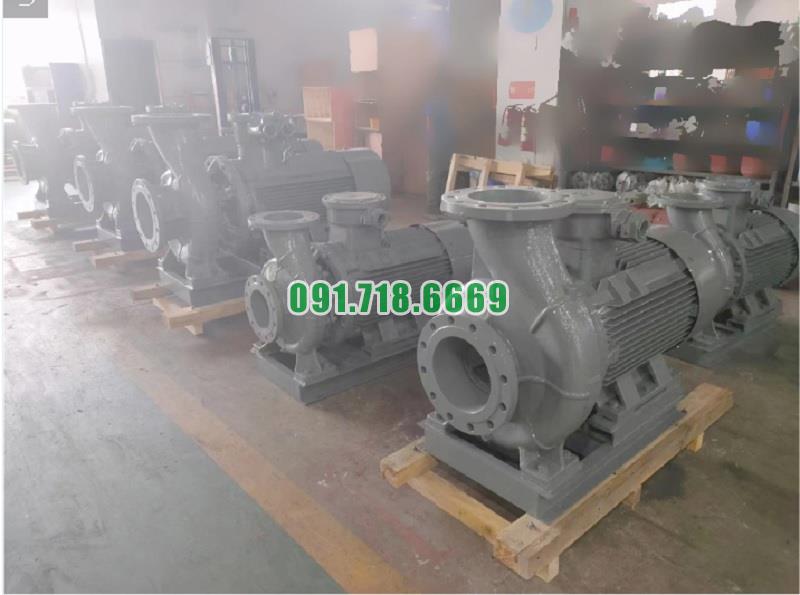

Bơm li tâm trục ngang SLW-ISW40-250-I có động cơ 11 kw đẩy cao 81.2m

Tải báo giá
• Mã SP
: SLW-ISW40-250-I
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 8.8 - 16.3 m3/h hoặc 2.44 - 4.53 L/s, đẩy cao từ 77.5 - 81.2m, năng xuất 31 - 40%, động cơ 11 kw, tốc độ quay 2900 r/min, độ hút sâu 2.3m, khối lượng 148 kg
Đang xử lý...


Thông tin sản phẩm

Nguyên tắc hút xả của bơm li tâm trục ngang SLW-ISW40-250-I có động cơ 11 kw đẩy cao 81.2m

Nguyên tắc hoạt động của bơm ly tâm trục ngang SLW-ISW40-250-I với động cơ 11 kW và khả năng đẩy cao lên đến 81.2 mét dựa trên các nguyên lý cơ bản của bơm ly tâm. Dưới đây là mô tả chi tiết về nguyên tắc hút và xả của loại bơm này:

1. Nguyên Tắc Hoạt Động Cơ Bản

Bơm ly tâm hoạt động dựa trên nguyên tắc chuyển đổi năng lượng cơ học từ động cơ thành năng lượng động học và áp suất của chất lỏng. Nguyên lý chính của bơm ly tâm bao gồm các bước sau:

  • Tạo Năng Lượng Ly Tâm: Động cơ của bơm truyền động cho cánh bơm quay với tốc độ cao. Cánh bơm, hoặc impeller, tạo ra lực ly tâm khi quay, đẩy chất lỏng ra ngoài từ trung tâm của cánh bơm.
  • Chuyển Đổi Năng Lượng: Năng lượng động học của chất lỏng (do lực ly tâm tạo ra) được chuyển đổi thành năng lượng áp suất khi chất lỏng đi qua các phần tử của bơm, đặc biệt là các lớp bên ngoài của cánh bơm và vỏ bơm.
  • Hút và Xả: Chất lỏng được hút vào bơm từ phía hút và được xả ra từ phía xả với áp suất cao hơn.

2. Chi Tiết Nguyên Tắc Hút và Xả

Hút Chất Lỏng

  • Khu Vực Hút: Chất lỏng vào bơm thông qua khu vực hút, nơi có một ống hút hoặc van hút. Tại đây, áp suất chất lỏng thấp hơn áp suất khí quyển (hoặc áp suất của nguồn cấp nước).
  • Cánh Bơm (Impeller): Khi động cơ quay, cánh bơm quay và tạo ra một lực ly tâm. Lực này kéo chất lỏng từ khu vực hút vào trung tâm của cánh bơm, nơi chất lỏng được tập trung và gia tốc.

Xả Chất Lỏng

  • Tạo Áp Suất: Chất lỏng, sau khi được gia tốc bởi cánh bơm, di chuyển ra ngoài theo hướng từ trung tâm đến các phần tử bên ngoài của cánh bơm. Khi chất lỏng rời khỏi cánh bơm, năng lượng động học của nó chuyển thành năng lượng áp suất.
  • Khu Vực Xả: Chất lỏng được đẩy ra khỏi bơm qua khu vực xả. Áp suất xả được tăng lên do sự chuyển đổi năng lượng từ động cơ và cánh bơm. Bơm SLW-ISW40-250-I có khả năng đẩy chất lỏng lên cao đến 81.2 mét, nghĩa là nó có thể tạo ra một cột nước cao tương ứng với áp suất cần thiết để đẩy chất lỏng đến độ cao này.

3. Ảnh Hưởng của Các Yếu Tố Kỹ Thuật

  • Cánh Bơm: Thiết kế và kích thước của cánh bơm ảnh hưởng lớn đến hiệu suất của bơm. Cánh bơm với thiết kế tối ưu có thể tạo ra lưu lượng và áp suất cao hơn.
  • Động Cơ: Động cơ 11 kW cung cấp năng lượng cần thiết cho cánh bơm hoạt động. Công suất động cơ ảnh hưởng trực tiếp đến khả năng bơm tạo ra áp suất và lưu lượng.
  • Vỏ Bơm: Vỏ bơm giúp chuyển hướng chất lỏng từ cánh bơm ra khu vực xả. Thiết kế của vỏ bơm cũng ảnh hưởng đến hiệu suất và áp suất xả.

4. Ứng Dụng và Tầm Quan Trọng

  • Hệ Thống Cấp Nước: Bơm này được sử dụng trong các hệ thống cấp nước lớn, đặc biệt là trong các tòa nhà cao tầng hoặc khu công nghiệp, nơi cần cung cấp nước với áp suất cao.
  • Hệ Thống PCCC: Trong hệ thống phòng cháy chữa cháy, bơm này có khả năng cung cấp áp suất cao cần thiết để duy trì hoạt động của hệ thống chữa cháy.
  • Ứng Dụng Công Nghiệp: Bơm SLW-ISW40-250-I cũng được sử dụng trong các ứng dụng công nghiệp yêu cầu đẩy nước hoặc chất lỏng ở độ cao lớn.

Nguyên tắc hút và xả của bơm ly tâm trục ngang SLW-ISW40-250-I với động cơ 11 kW và khả năng đẩy cao 81.2 mét bao gồm quá trình chuyển đổi năng lượng từ động cơ thành áp suất và lưu lượng chất lỏng. Bơm hoạt động hiệu quả nhờ vào thiết kế cánh bơm, động cơ mạnh mẽ, và vỏ bơm được thiết kế tối ưu. Đây là một thiết bị quan trọng trong nhiều ứng dụng công nghiệp và thương mại, giúp cung cấp nước với áp suất và lưu lượng cần thiết cho các hệ thống

Tiêu chuẩn chất lượng của bơm li tâm trục ngang SLW-ISW40-250-I có động cơ 11 kw đẩy cao 81.2m

Bơm ly tâm trục ngang SLW-ISW40-250-I với động cơ 11 kW và khả năng đẩy cao 81.2m phải đáp ứng nhiều tiêu chuẩn chất lượng để đảm bảo hiệu suất, độ tin cậy, và an toàn trong quá trình sử dụng. Dưới đây là các tiêu chuẩn chất lượng chính mà bơm này cần tuân thủ:

1. Tiêu Chuẩn Chất Lượng Kỹ Thuật

a. Tiêu Chuẩn Hiệu Suất

  • Lưu lượng và Áp suất: Bơm cần đạt được lưu lượng và áp suất theo thiết kế. SLW-ISW40-250-I phải có khả năng cung cấp lưu lượng tối đa 16.3 m³/h và đẩy cao 81.2m theo yêu cầu kỹ thuật.
  • Hiệu suất năng lượng: Bơm cần hoạt động với hiệu suất năng lượng cao, đảm bảo tiết kiệm năng lượng và giảm chi phí vận hành. Hiệu suất của bơm phải đáp ứng hoặc vượt qua các tiêu chuẩn công nghiệp hiện hành.

b. Chất Liệu và Cấu Trúc

  • Vật liệu chế tạo: Bơm thường được chế tạo từ vật liệu thép không gỉ hoặc hợp kim chống ăn mòn để đảm bảo độ bền và khả năng chịu lực tốt trong các điều kiện môi trường khác nhau.
  • Độ bền: Các bộ phận của bơm, bao gồm thân bơm, cánh quạt, và các chi tiết cơ khí, phải có độ bền cao và chịu được áp lực hoạt động lớn.

2. Tiêu Chuẩn An Toàn

a. Bảo vệ Người Sử Dụng

  • An toàn điện: Bơm cần được trang bị các tính năng bảo vệ điện như cầu dao tự động, bảo vệ quá tải và chống rò rỉ điện để đảm bảo an toàn cho người sử dụng.
  • Bảo vệ cơ khí: Các bộ phận cơ khí như vòng bi, gioăng, và cánh quạt cần được thiết kế để giảm nguy cơ hỏng hóc và bảo vệ người sử dụng khỏi các phần sắc nhọn hoặc chuyển động nhanh.

b. Chứng nhận và Tuân Thủ

  • Chứng nhận chất lượng: Bơm cần đáp ứng các tiêu chuẩn chất lượng quốc tế như ISO 9001 (quản lý chất lượng) và các tiêu chuẩn liên quan khác như CE, UL tùy thuộc vào khu vực sử dụng.
  • Tuân thủ quy định: Bơm phải tuân thủ các quy định về an toàn và môi trường của các cơ quan quản lý địa phương và quốc tế.

3. Tiêu Chuẩn Hiệu Suất Vận Hành

a. Độ Ồn và Rung

  • Độ ồn: Bơm phải hoạt động với mức độ ồn trong giới hạn cho phép theo các tiêu chuẩn công nghiệp. Độ ồn thường được đo và đánh giá theo tiêu chuẩn ISO 1940.
  • Rung động: Mức rung của bơm phải nằm trong phạm vi chấp nhận được để tránh gây hỏng hóc và ảnh hưởng đến các thiết bị xung quanh. Tiêu chuẩn ISO 10816 thường được áp dụng để đánh giá độ rung.

b. Khả Năng Vận Hành Trong Các Điều Kiện Khắc Nghiệt

  • Chịu được nhiệt độ và áp suất: Bơm phải có khả năng hoạt động hiệu quả trong các điều kiện nhiệt độ và áp suất khác nhau, đáp ứng các yêu cầu kỹ thuật về điều kiện môi trường.

4. Tiêu Chuẩn Bảo Trì và Dịch Vụ

a. Dễ Dàng Bảo Trì

  • Thiết kế dễ bảo trì: Bơm cần được thiết kế để dễ dàng tiếp cận các bộ phận cần bảo trì, chẳng hạn như bánh công tác, vòng bi, và gioăng.
  • Hướng dẫn bảo trì: Nhà sản xuất nên cung cấp hướng dẫn chi tiết về bảo trì và sửa chữa, bao gồm lịch bảo trì, quy trình kiểm tra, và các khuyến cáo về thay thế phụ tùng.

b. Dịch vụ Hậu Mãi

  • Dịch vụ hỗ trợ: Cung cấp dịch vụ hỗ trợ khách hàng nhanh chóng và hiệu quả, bao gồm dịch vụ sửa chữa, thay thế phụ tùng, và hỗ trợ kỹ thuật.
  • Bảo hành: Cung cấp chính sách bảo hành rõ ràng và công bằng, đảm bảo rằng các lỗi sản xuất hoặc hỏng hóc trong thời gian bảo hành sẽ được xử lý kịp thời.

5. Tiêu Chuẩn Môi Trường

a. Tiết Kiệm Năng Lượng

  • Hiệu suất năng lượng: Bơm cần có hiệu suất năng lượng cao để giảm tiêu thụ điện và giảm tác động đến môi trường. Các tiêu chuẩn như IEC 60034 có thể được áp dụng để đánh giá hiệu suất năng lượng.

b. Chất lượng nước và môi trường xung quanh

  • Chống ăn mòn: Vật liệu chế tạo bơm phải chống ăn mòn và không làm ô nhiễm nước hoặc môi trường xung quanh, đáp ứng các tiêu chuẩn môi trường và an toàn.

Bơm ly tâm trục ngang SLW-ISW40-250-I với động cơ 11 kW và khả năng đẩy cao 81.2m cần đáp ứng các tiêu chuẩn chất lượng kỹ thuật, an toàn, hiệu suất vận hành, bảo trì, và môi trường. Việc tuân thủ các tiêu chuẩn này đảm bảo bơm hoạt động hiệu quả, an toàn, và bền bỉ trong suốt quá trình sử dụng

Điều kiện làm việc bơm li tâm trục ngang SLW-ISW40-250-I có động cơ 11 kw đẩy cao 81.2m


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

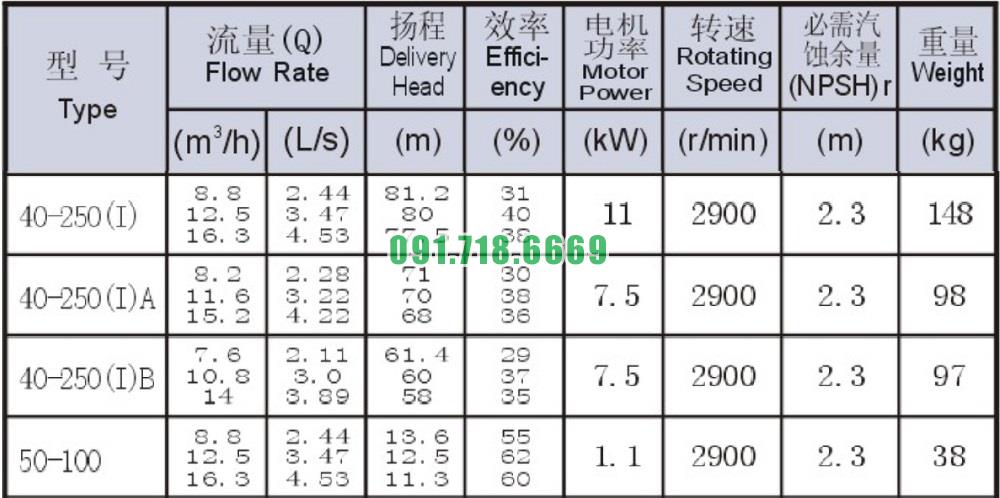

Bảng thông số kỹ thuật bơm li tâm trục ngang SLW-ISW40-250-I có động cơ 11 kw đẩy cao 81.2m

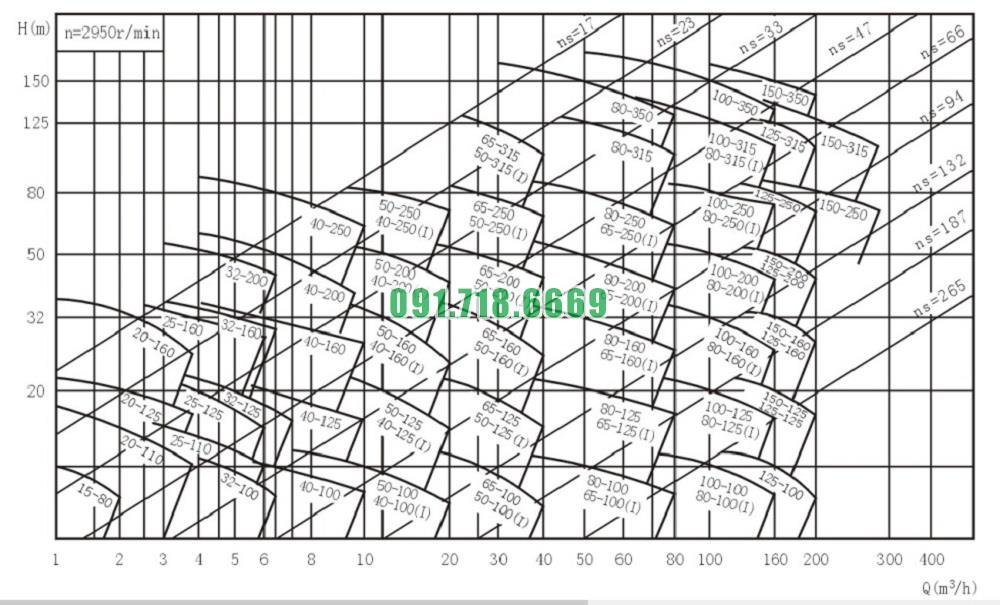

Đường cong hiệu suất bơm li tâm trục ngang SLW-ISW40-250-I có động cơ 11 kw đẩy cao 81.2m

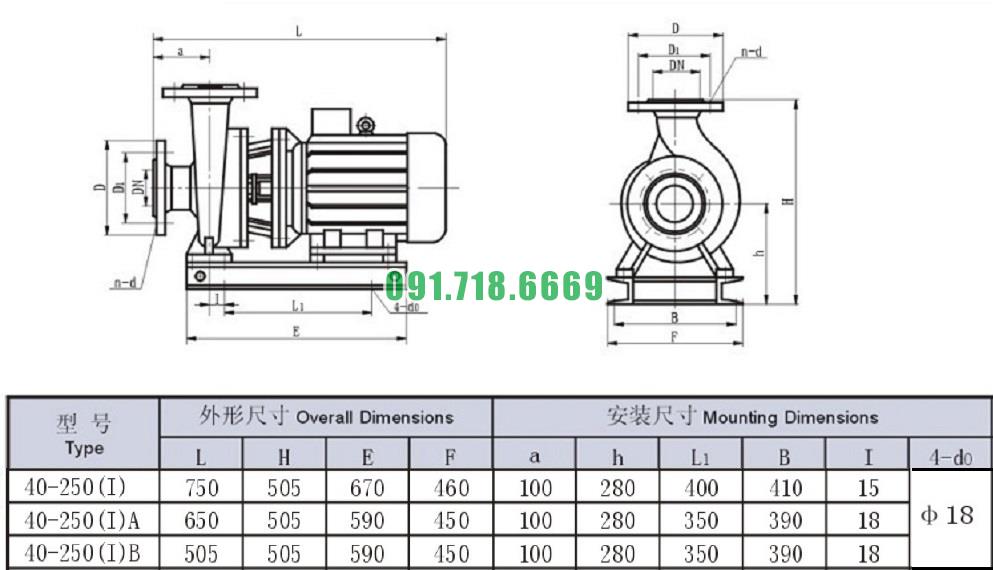

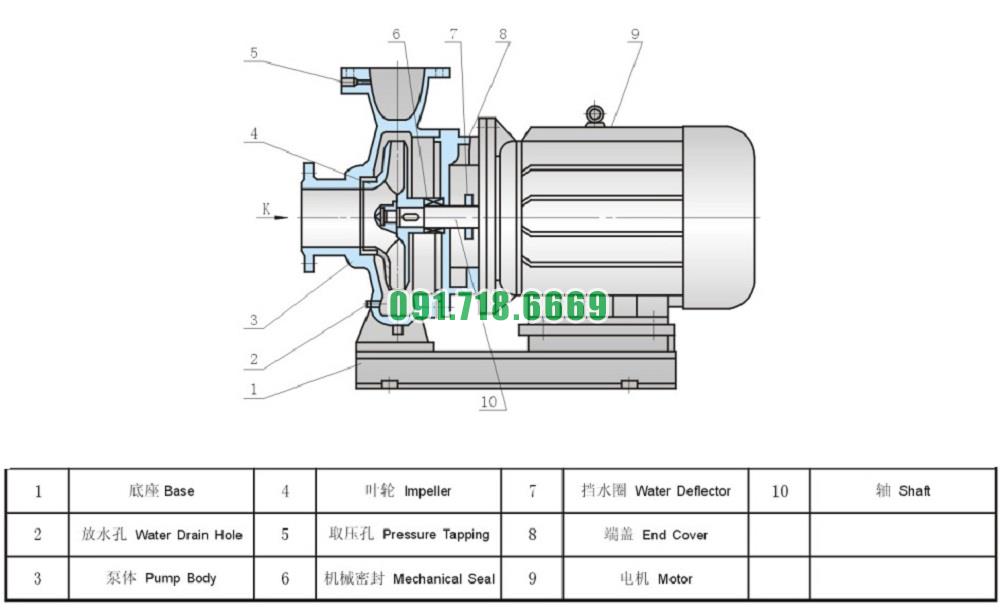

Bản vẽ cấu tạo và kích thước bơm li tâm trục ngang SLW-ISW40-250-I có động cơ 11 kw đẩy cao 81.2m
