Nguyên tắc hoạt động của bơm li tâm trục ngang SLW-ISW40-200-I có động cơ 5.5 kw đẩy cao 51.2m
Bơm ly tâm trục ngang SLW-ISW40-200-I với động cơ 5.5 kW và khả năng đẩy cao 51.2 mét hoạt động dựa trên nguyên tắc cơ bản của bơm ly tâm. Dưới đây là nguyên tắc hoạt động của bơm này:
1. Nguyên Tắc Hoạt Động Cơ Bản
a. Nguyên Tắc Ly Tâm:
- Cánh Bơm: Bơm ly tâm sử dụng cánh bơm (impeller) để tạo ra lực ly tâm. Khi động cơ quay, cánh bơm quay với tốc độ cao, tạo ra lực ly tâm đẩy chất lỏng từ trung tâm cánh bơm ra ngoài.
- Chuyển Đổi Năng Lượng: Động cơ cung cấp năng lượng cơ học, mà cánh bơm chuyển đổi thành năng lượng động học của chất lỏng. Chất lỏng bị đẩy ra ngoài từ tâm của cánh bơm và vào vỏ bơm.
b. Tạo Áp Suất:
- Tạo Áp Suất Cao: Khi chất lỏng ra ngoài từ cánh bơm, áp suất trong cánh bơm giảm. Áp suất cao được tạo ra nhờ vào sự chuyển động nhanh của cánh bơm và sự gia tăng năng lượng của chất lỏng.
- Đẩy Chất Lỏng: Áp suất cao đẩy chất lỏng ra khỏi bơm qua cổng xả, tạo ra áp lực cần thiết để đẩy chất lỏng lên độ cao 51.2 mét.
2. Cấu Trúc và Các Thành Phần
a. Động Cơ:
- Cung Cấp Năng Lượng: Động cơ 5.5 kW cung cấp năng lượng cơ học cho cánh bơm để nó có thể quay với tốc độ cao.
b. Cánh Bơm (Impeller):
- Thiết Kế Cánh Bơm: Cánh bơm có thiết kế tối ưu để tạo ra lực ly tâm mạnh mẽ và gia tăng áp suất. Các cánh bơm quay nhanh tạo ra sự chuyển động của chất lỏng từ tâm ra ngoài.
c. Vỏ Bơm (Volute Casing):
- Tạo Áp Suất: Vỏ bơm có hình dạng đặc biệt giúp chuyển đổi năng lượng động học thành áp suất tĩnh, đồng thời hướng chất lỏng ra khỏi bơm qua cổng xả.
d. Cổng Hút và Cổng Xả:
- Cổng Hút: Chất lỏng được hút vào bơm qua cổng hút, và cổng hút được thiết kế để tối ưu hóa dòng chảy vào cánh bơm.
- Cổng Xả: Chất lỏng được đẩy ra khỏi bơm qua cổng xả, tạo ra áp lực cần thiết để đẩy chất lỏng lên cao.
3. Hiệu Suất và Ứng Dụng
a. Hiệu Suất Cao:
- Công Suất Động Cơ: Động cơ 5.5 kW cung cấp đủ năng lượng để bơm hoạt động hiệu quả, tạo ra áp suất cao và lưu lượng lớn.
- Thiết Kế Tinh Vi: Thiết kế của cánh bơm và vỏ bơm giúp tối ưu hóa hiệu suất và giảm tổn thất năng lượng.
b. Ứng Dụng Đẩy Cao:
- Đẩy Cao 51.2 Mét: Bơm có khả năng đẩy chất lỏng lên độ cao 51.2 mét nhờ vào thiết kế cánh bơm và động cơ mạnh mẽ. Điều này cho phép bơm được sử dụng trong các hệ thống cần áp suất cao, chẳng hạn như trong các hệ thống cấp nước cho tòa nhà cao tầng hoặc các ứng dụng công nghiệp yêu cầu áp suất cao.
4. Quy Trình Hoạt Động
Hút Chất Lỏng:
- Chất lỏng được hút vào bơm qua cổng hút nhờ vào áp suất thấp tại tâm cánh bơm.
Tăng Áp Suất:
- Khi chất lỏng vào cánh bơm, cánh bơm quay và tạo ra lực ly tâm, làm tăng tốc độ và áp suất của chất lỏng.
Đẩy Chất Lỏng:
- Chất lỏng được đẩy ra ngoài qua cổng xả với áp suất cao, và được chuyển đến điểm sử dụng hoặc hệ thống cần thiết.
Bơm ly tâm trục ngang SLW-ISW40-200-I hoạt động dựa trên nguyên tắc lực ly tâm, trong đó động cơ 5.5 kW cung cấp năng lượng cho cánh bơm quay, tạo ra lực ly tâm và tăng áp suất để đẩy chất lỏng lên độ cao 51.2 mét. Cấu trúc và thiết kế của bơm giúp tối ưu hóa hiệu suất và khả năng đẩy chất lỏng, làm cho bơm phù hợp với các ứng dụng yêu cầu áp suất cao và lưu lượng lớn

Dấu hiệu nhận biết bơm li tâm trục ngang SLW-ISW40-200-I có động cơ 5.5 kw đẩy cao 51.2m bị hư hỏng
Khi bơm ly tâm trục ngang SLW-ISW40-200-I với động cơ 5.5 kW và khả năng đẩy cao 51.2 m gặp sự cố hoặc hư hỏng, có một số dấu hiệu nhận biết mà bạn có thể kiểm tra. Dưới đây là các dấu hiệu phổ biến cho thấy bơm có thể bị hư hỏng:
1. Hiệu Suất Bơm Giảm
- Giảm Lưu Lượng: Nếu lưu lượng nước giảm đáng kể so với thông số kỹ thuật, có thể bơm gặp vấn đề. Điều này có thể do cánh bơm bị mòn hoặc tắc nghẽn.
- Giảm Áp Suất: Nếu áp suất đầu ra giảm, điều này có thể cho thấy bơm không đạt được hiệu suất tối ưu, có thể do sự cố ở các bộ phận nội bộ.
2. Rò Rỉ Nước
- Rò Rỉ Từ Phốt Trục: Nếu có sự rò rỉ nước xung quanh phốt trục hoặc các điểm nối, có thể là do phốt trục bị hỏng hoặc vòng đệm bị mòn.
- Rò Rỉ Ở Cửa Xả: Rò rỉ ở khu vực cửa xả có thể chỉ ra rằng có sự cố với gioăng hoặc các kết nối không khít.
3. Tiếng Ồn Bất Thường
- Tiếng Ồn Lớn: Tiếng ồn bất thường, như tiếng rít, tiếng kêu, hoặc tiếng động lạ khi bơm hoạt động có thể chỉ ra rằng cánh bơm bị mòn hoặc bị hư hỏng.
- Tiếng Kêu Của Động Cơ: Nếu động cơ phát ra tiếng kêu bất thường, có thể động cơ gặp vấn đề về cơ khí hoặc điện.
4. Rung Lắc Mạnh
- Rung Lắc: Rung lắc mạnh hoặc không đều có thể chỉ ra sự mất cân bằng trong cánh bơm hoặc sự cố với trục và ổ đỡ.
- Chuyển Động Bất Thường: Nếu bơm không chuyển động mượt mà, có thể có vấn đề với trục hoặc các bộ phận bên trong.
5. Nhiệt Độ Cao
- Nhiệt Độ Cao: Nếu bơm hoặc động cơ quá nóng, điều này có thể cho thấy vấn đề về làm mát, quá tải hoặc ma sát quá mức.
6. Khó Khởi Động
- Khởi Động Khó: Nếu bơm khó khởi động hoặc không khởi động được, có thể có vấn đề với động cơ, bộ khởi động hoặc hệ thống điện.
7. Vòng Đệm Và Phốt Trục
- Mòn Vòng Đệm: Kiểm tra vòng đệm và phốt trục xem có dấu hiệu mòn hoặc hư hỏng không. Vòng đệm bị mòn có thể gây rò rỉ hoặc giảm hiệu suất.
8. Sự Cố Về Điện
- Sự Cố Điện: Kiểm tra các vấn đề điện như cầu chì bị cháy, dây điện hỏng, hoặc sự cố trong hệ thống điện của bơm.
9. Dừng Hoàn Toàn
- Bơm Dừng Hoàn Toàn: Nếu bơm dừng hoạt động hoàn toàn mà không có lý do rõ ràng, có thể có sự cố nghiêm trọng với động cơ hoặc các bộ phận bên trong.
Các Biện Pháp Khắc Phục
- Kiểm Tra Định Kỳ: Thực hiện bảo trì và kiểm tra định kỳ để phát hiện và khắc phục sự cố sớm.
- Thay Thế Linh Kiện: Thay thế các bộ phận hỏng hóc hoặc bị mòn, chẳng hạn như vòng đệm, phốt trục, hoặc cánh bơm.
- Kiểm Tra Cân Bằng: Đảm bảo bơm và động cơ được cân bằng và lắp đặt chính xác.
- Bảo Dưỡng Định Kỳ: Đảm bảo thực hiện bảo dưỡng định kỳ theo hướng dẫn của nhà sản xuất.
Nhận biết các dấu hiệu hư hỏng sớm có thể giúp bạn xử lý các sự cố kịp thời và đảm bảo bơm ly tâm trục ngang SLW-ISW40-200-I hoạt động hiệu quả. Đảm bảo thực hiện các biện pháp bảo trì và kiểm tra định kỳ để giữ cho bơm hoạt động ổn định và bền bỉ.

Điều kiện làm việc bơm li tâm trục ngang SLW-ISW40-200-I có động cơ 5.5 kw đẩy cao 51.2m
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

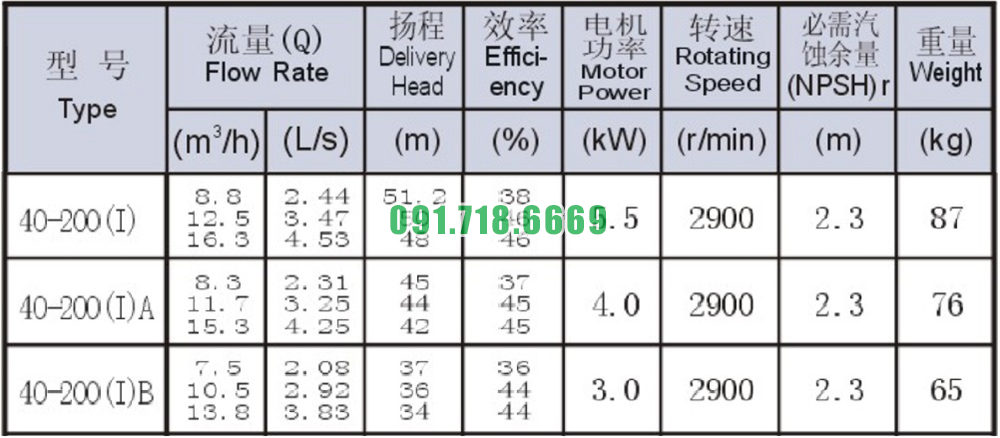

Bảng thông số kỹ thuật bơm li tâm trục ngang SLW-ISW40-200-I có động cơ 5.5 kw đẩy cao 51.2m

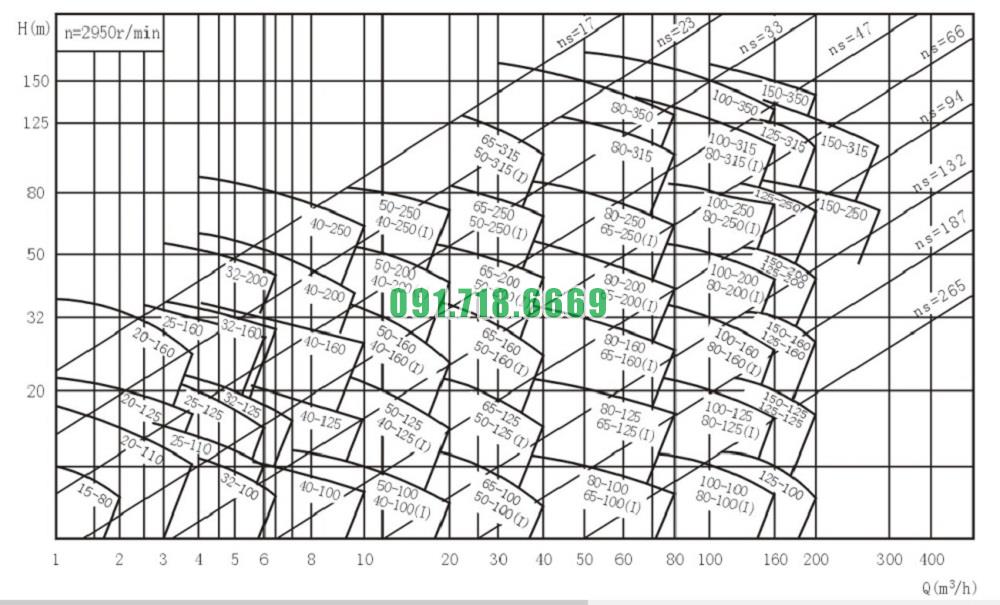

Đường cong hiệu suất bơm li tâm trục ngang SLW-ISW40-200-I có động cơ 5.5 kw đẩy cao 51.2m

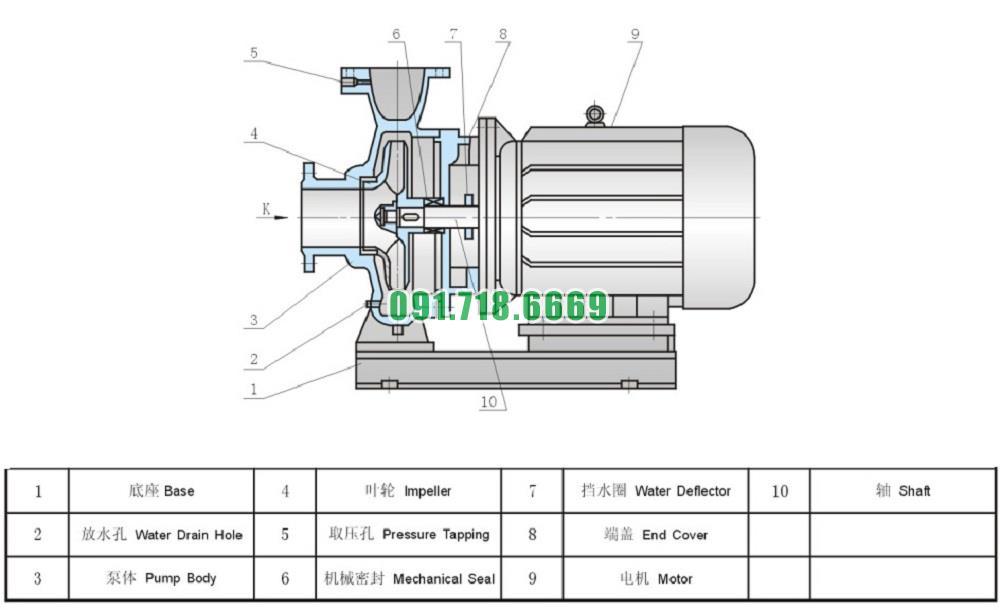

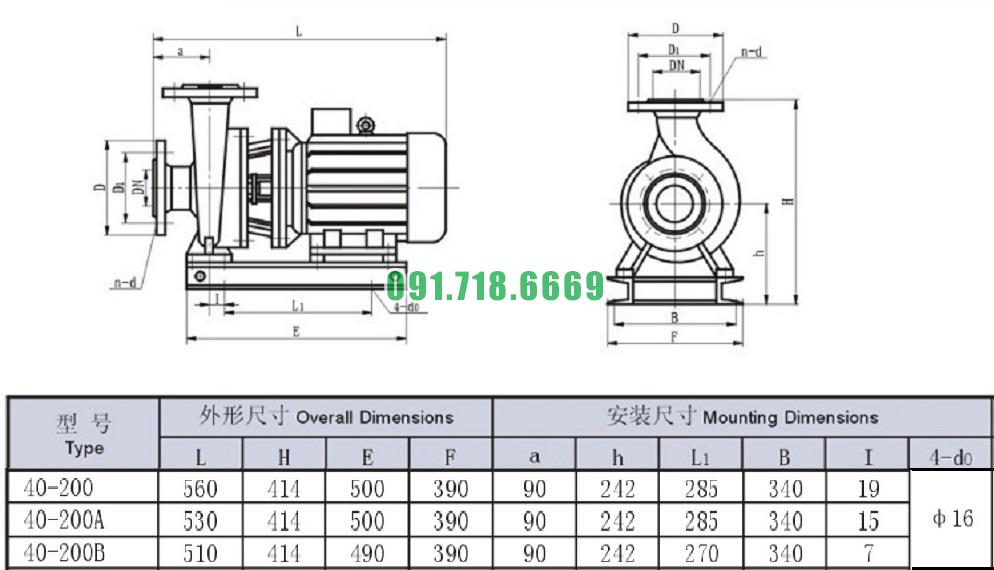

Bản vẽ cấu tạo và kích thước bơm li tâm trục ngang SLW-ISW40-200-I có động cơ 5.5 kw đẩy cao 51.2m
