Bơm chân không dạng cánh trượt model 2XZ-15C động cơ 1.5 kW

Nguyên lý hoạt động cơ bản của Bơm chân không vòng dầu model 2XZ-15C động cơ 1.5 kW

Hoạt động dựa trên cơ chế cánh gạt quay trong buồng lệch tâm

Bơm chân không 2XZ-15C sử dụng buồng bơm hình trụ và rotor được đặt lệch tâm. Khi động cơ 1.5 kW quay, rotor cũng quay theo và tạo ra lực ly tâm làm các cánh gạt trượt ra ngoài. Chính sự lệch tâm này tạo thành các khoang có thể tích thay đổi liên tục – nền tảng cho quá trình hút – nén khí.

Giai đoạn hút: Tạo buồng có áp suất thấp

Khi rotor quay đến vị trí mà khoang giữa các cánh gạt mở rộng lớn nhất, áp suất bên trong buồng giảm xuống thấp hơn áp suất không khí bên ngoài. Lúc này khí từ thiết bị hoặc đường ống được hút vào qua cửa hút. Đây là quá trình tạo chân không ban đầu và diễn ra liên tục theo mỗi vòng quay.

Giai đoạn nén: Thu nhỏ thể tích buồng khí

Sau khi khí đi vào, rotor tiếp tục quay. Khoang chứa khí dần thu nhỏ lại, làm áp suất tăng lên. Sự thay đổi thể tích này chính là nguyên lý nén khí đặc trưng của bơm cánh gạt. Trong giai đoạn này, dầu chân không đóng vai trò quan trọng:

• Làm kín các khe hở

• Giảm ma sát giữa cánh gạt và buồng bơm

• Hỗ trợ làm mát hệ thống

Nhờ dầu, hiệu suất nén được nâng cao và bơm đạt chân không sâu hơn.

Giai đoạn xả: Đẩy khí ra ngoài qua van một chiều

Khi áp suất bên trong khoang tăng đủ lớn, van xả sẽ mở. Khí nén được đẩy ra ngoài theo một chiều duy nhất, đảm bảo không có khí quay ngược trở lại buồng bơm. Sau khi khí thoát ra, van đóng lại để chuẩn bị cho chu kỳ hút tiếp theo.

Dầu chân không tham gia vào toàn bộ quá trình

Dầu vòng trong bơm 2XZ-15C đảm nhiệm nhiều chức năng quan trọng:

• Bôi trơn cánh gạt và rotor để giảm mài mòn

• Làm kín buồng nén, giúp tạo chân không sâu

• Tản nhiệt sinh ra trong quá trình vận hành

• Giảm tiếng ồn và ma sát

Sau khi hỗ trợ nén khí, dầu được thu hồi lại qua bộ tách dầu để tái sử dụng, giúp hệ thống hoạt động sạch và ổn định.

Động cơ 1.5 kW cung cấp lực quay mạnh và ổn định

Động cơ công suất 1.5 kW giúp bơm đạt tốc độ quay cao và duy trì lực hút ổn định ngay cả khi làm việc liên tục trong nhiều giờ. Nhờ công suất mạnh, bơm có tốc độ đạt chân không nhanh, phù hợp với các ứng dụng yêu cầu hút mạnh và liên tục.

Chu kỳ hút – nén – xả lặp lại liên tục

Khi bơm hoạt động, chu kỳ gồm ba giai đoạn:

1. Hút khí

2. Nén khí

3. Xả khí

được lặp lại hàng trăm lần mỗi phút. Sự liên tục này giúp bơm tạo ra chân không ổn định với độ sâu theo đúng thông số kỹ thuật.

Nguyên lý hoạt động cơ bản của bơm chân không vòng dầu model 2XZ-15C động cơ 1.5 kW dựa trên cơ chế rotor lệch tâm – cánh gạt trượt kết hợp với dầu bôi trơn đóng vai trò làm kín và giảm ma sát. Ba giai đoạn hút – nén – xả diễn ra liên tục giúp bơm tạo chân không sâu, mạnh và ổn định. Nhờ thiết kế hiệu quả và công suất động cơ lớn, 2XZ-15C được ứng dụng rộng rãi trong các lĩnh vực thí nghiệm, sản xuất vật liệu, điện tử, ép khuôn và xử lý dung môi.

Vị trí và chức năng của van một chiều trong bơm chân không vòng dầu model 2XZ-15C

Van một chiều (hay còn gọi là van chống hồi khí) là bộ phận quan trọng trong bơm chân không vòng dầu model 2XZ-15C. Bộ phận này giúp bảo vệ buồng bơm và hệ thống chân không khi bơm ngừng hoạt động hoặc khi áp suất trong buồng thay đổi bất thường.

1. Vị trí van một chiều trong bơm 2XZ-15C

Trong thiết kế của bơm 2XZ-15C, van một chiều thường được đặt ở:

• Cổng xả (van xả khí) của buồng nén

• Bên trong nắp buồng bơm hoặc khu vực gần đầu ra của tầng bơm thứ hai

Vị trí này cho phép van kiểm soát luồng khí chỉ đi theo hướng từ buồng nén ra ngoài và không quay ngược trở lại buồng hút.

Van một chiều có cấu tạo đơn giản, thường là dạng lá van mỏng hoặc van đĩa, đóng mở nhờ chênh lệch áp suất.

2. Chức năng chính của van một chiều trong bơm 2XZ-15C

• Ngăn khí hồi ngược vào buồng bơm

Khi bơm ngừng đột ngột hoặc mất điện, áp suất giữa buồng bơm và môi trường bên ngoài có thể chênh lệch mạnh.
Van một chiều tự động đóng lại để:

• Ngăn không cho khí thổi ngược từ đường xả vào buồng hút

• Bảo vệ độ chân không giữ được trong hệ thống

Điều này rất quan trọng khi bơm phục vụ các thiết bị nhạy áp.

• Giữ dầu không bị hút ngược vào hệ thống

Khi áp suất thay đổi, dầu trong buồng bơm có thể bị đẩy vào đường hút nếu không có van một chiều.
Nhờ van này:

• Dầu không chảy ngược lên đường hút

• Ngăn nhiễm bẩn thiết bị và các đường ống chân không

• Giữ lượng dầu trong bơm ổn định

• Bảo đảm chu kỳ nén – xả khí diễn ra đúng hướng

Trong quá trình bơm hoạt động:

• Van mở khi áp suất bên trong buồng nén cao hơn áp suất ngoài

• Van đóng khi áp suất giảm, tránh khí quay lại buồng nén
  Điều này giúp quá trình nén khí có tính một chiều, đảm bảo hiệu suất hút cao.

• Tăng độ kín hệ thống, giúp bơm đạt chân không sâu

Nếu khí hồi lại buồng nén, áp suất cuối sẽ không thể đạt mức thấp.
Van một chiều giúp:

• Hạn chế rò rỉ khí

• Giữ chênh áp luôn theo hướng giảm

• Tăng khả năng đạt chân không sâu và ổn định

• Bảo vệ cánh gạt và buồng bơm khi ngừng máy

Nếu không có van một chiều, dòng khí hồi mạnh có thể làm:

• Cánh gạt bị bật mạnh hoặc kẹt

• Buồng bơm bị quá áp cục bộ
  Van đóng ngay khi bơm ngừng giúp giảm rủi ro hư hại cơ khí.

Van một chiều trong bơm chân không vòng dầu model 2XZ-15C nằm ở cổng xả, giúp đảm bảo luồng khí chỉ đi theo một hướng. Bộ phận này có vai trò ngăn khí và dầu hồi ngược, bảo vệ buồng bơm, tăng độ kín và giúp bơm đạt chân không sâu ổn định. Đây là bộ phận nhỏ nhưng có ảnh hưởng lớn đến hiệu suất và độ bền của toàn bộ hệ thống chân không.

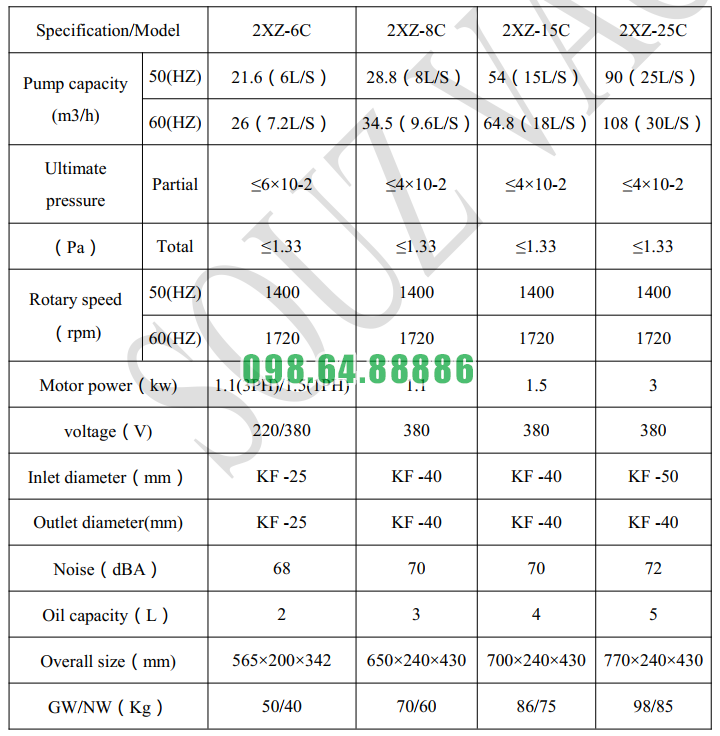

Thông số kỹ thuật của máy bơm chân không 2XZ-15C

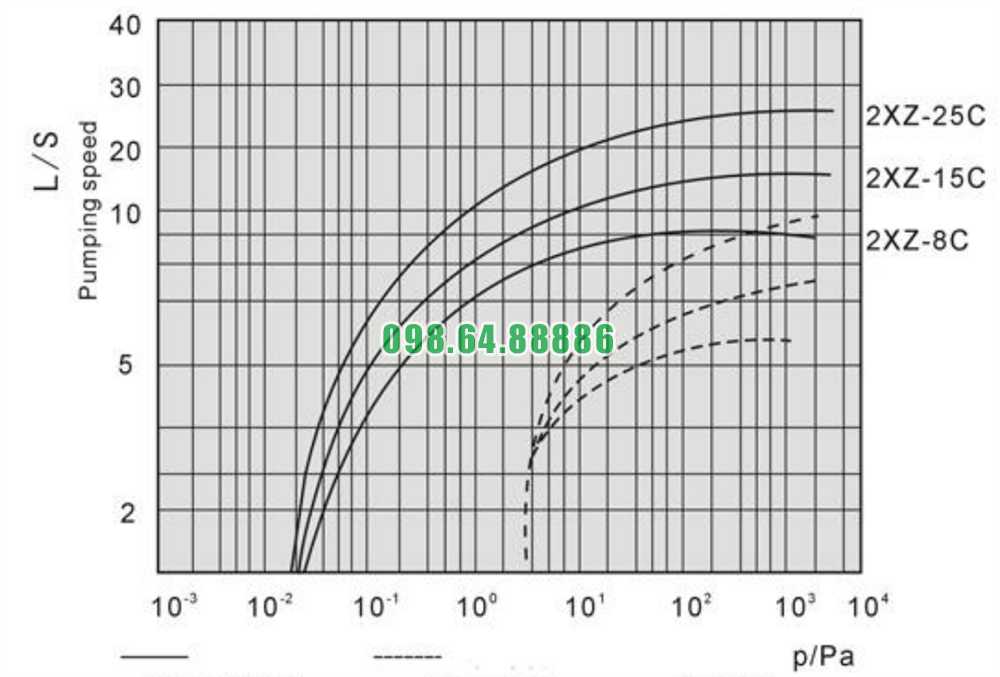

Đường cong hiệu suất của máy bơm chân không 2XZ-15C

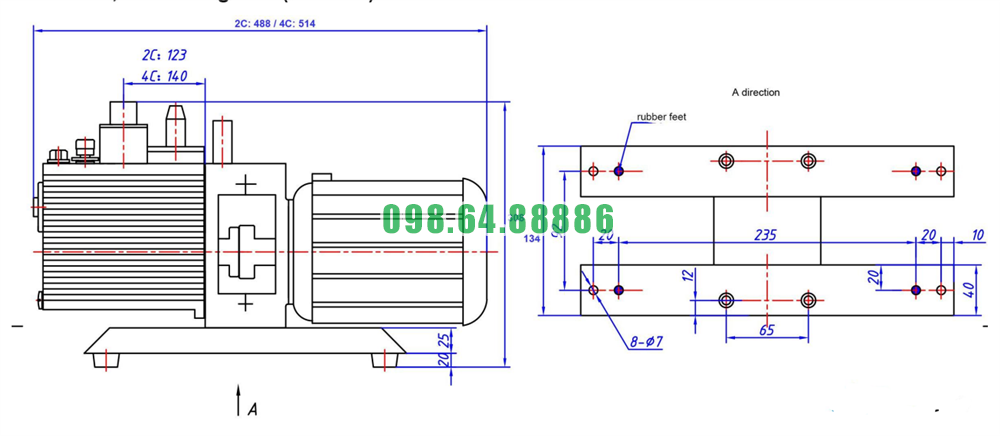

Kích thước bản vẽ máy bơm chân không 2XZ-15C

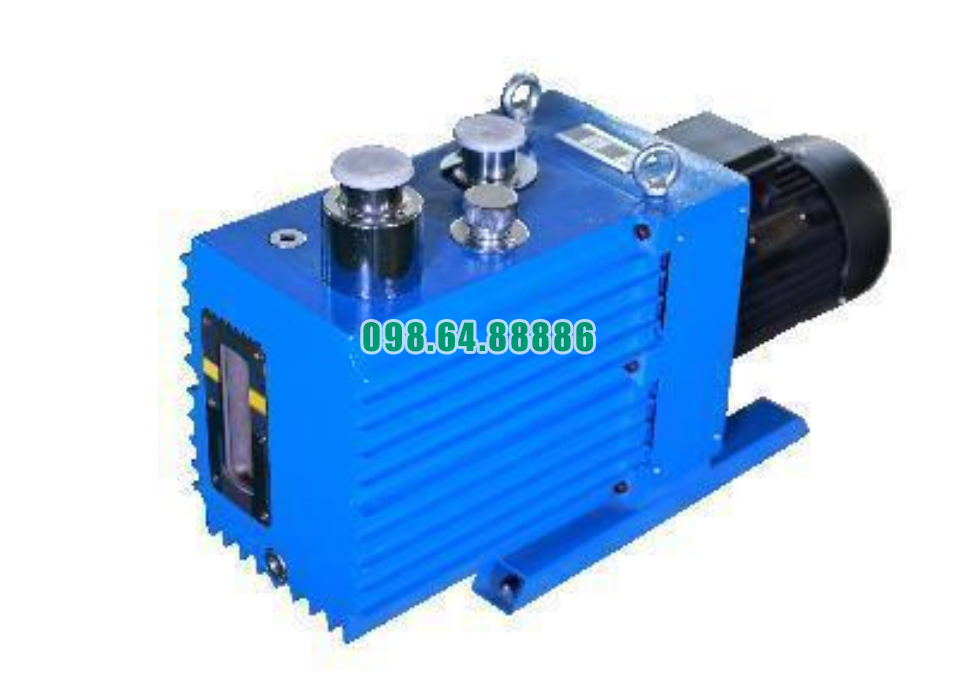

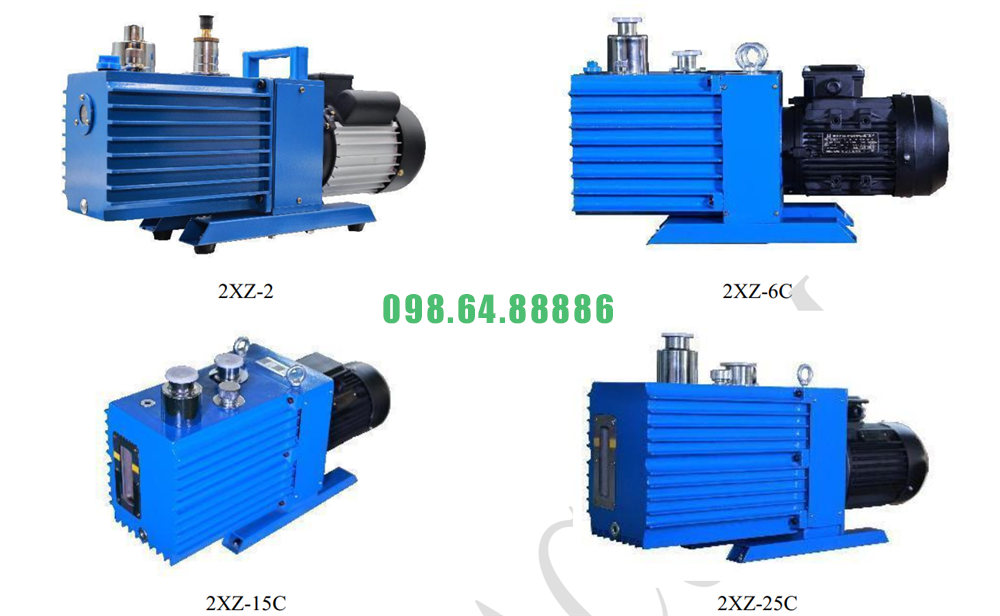

Hình ảnh thực tế của máy bơm chân không 2XZ-15C
